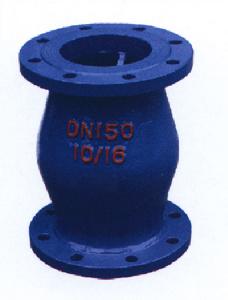

球型止回閥
球型止回閥又稱逆止閥,其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬於自動閥類,主要用於介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。

一,用途:

球型止回閥適用於公稱壓力PN1.0MPa~42.0MPa、Class150-2500;公稱通徑DN15~1200mm、NPS1/2~48;工作溫度-196~540℃的各種管路上,用於防止介質倒流。通過選用不同的材質,可適用於水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

二,主要材質有:

碳鋼、低溫鋼、雙相鋼(F51/F53)、鈦合金、鋁青銅、因科鎳爾(inconel625)、SS304、SS304L、SS316、SS316L;鉻鉬鋼、蒙乃爾(400/500)、20#合金,哈氏合金等金屬材料

三,標準與規範

1、設計與製造:API594、API6D、JB/T8937
2、結構長度:API594、API6D、DIN3202、JB/T8937
3、壓力一溫度等級:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗:API598、JB/T9092
5、配管法蘭:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

四,結構特點

1、結構長度短,其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4~1/20
3、閥瓣關閉快速,水錘壓力小
4、水平或垂直管道均可使用,安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥衝擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高

球型止回閥結構圖球型止回閥結構圖
