牆體無機保溫材料
產品狀態
均勻灰色粉體。產品特點：1、精選進口可再生分散膠粉、無機膠凝材料、優質骨科及具有保水、增加、畜變、抗裂等功能的助劑預混乾拌而成。 2、對多種保溫材料均具有良好的粘結力。 3、良好的柔性、耐水性、耐候性。 4、現場直接加水調和使用，方便操作。 5、安全環保，符合產業政策。施工方法
基層表面應無粉塵和無油污及影響粘結性能的雜物.熱天或基層乾燥即可基層吸水量大時套用水濕潤，使基層達到內濕外乾，表面無明水.
將保溫系統專用界面劑按照水灰比1：4攪拌均勻，批刮於基層上，並拉成鋸齒狀，厚度約為3mm，或用噴塗方法也可.
將JCTA-950無機保溫砂漿按照水灰比4：5.5攪拌成漿體，應攪拌均勻，無粉團.
將無機保溫砂漿根據節能要求進行粉抹，2cm以上需分次施工，2遍抹灰間隔應在24小時以上，用噴塗方法也可以.
保溫砂漿施工完畢需養護3-5天(視氣溫而異).
保溫砂漿養護結束後，建議表面應作防滲水處理（塗SB-1防滲劑二道）.
第二道防滲劑施工完畢4小時即可進行保溫砂漿保護層施工.
保溫砂漿表面先批一道JCTA-920A抹灰泥，同時濕鋪耐纖格線布，再批一道抹平（二道厚度應≥3mm）.
保護層施工完畢後，養護2-3天（視氣溫而異）即可進行後序飾面層施工.
陽光潔士無機保溫砂漿－新型保溫隔熱材料！節能環保
將無機保溫砂漿、彈性膩子(粗灰膩子、細灰膩子)與保溫塗料（含抗鹼防水底漆）或與面磚和勾縫劑按照一定的方式複合在一起，設定於建築物牆體表面，對建築物起保溫隔熱、裝飾和保護作用的體系稱無機保溫隔熱系統。
與無機保溫隔熱系統相比，傳統的聚苯顆粒隔熱系統一般由三層組成：膩子層、底漆層及面漆層，它主要是由有機材料構成，其缺點是保溫隔熱效果差，老化性能、親水性、抗壓及抗折強度等方面的性能也較差，達不到塗料工程及環保節能的要求。而苯板或擠塑板保溫隔熱效果雖然比較好，但相應出現的一些問題也不可忽視，它的防火性能差，高層建築保溫層的抗風壓特別是抵抗負風壓不安全；用於外粘苯板的膠和塑膠脹釘是高分子材料，隨著時間的推移將老化變脆，因而耐久年限有限，因此歐洲及我國都規定了不低於25年使用壽命的規定；將來外保溫層的破壞將對社會造成很大的損失，增加了廢棄物流對環境的壓力；外粘苯板不滿足在建築外牆上外貼釉面磚的需求，因萬一發生火災或經過20～30年，粘結膠和塑膠膨脹釘到了使用年限時變硬、變脆，就會有釉面磚脫落的危險，因此在國標及地方標準中都要求外粘苯板的外裝修是塗料。不僅如此,這種保溫系統施工質量的控制難度較大，使用苯板及擠塑板時的膨脹釘會使牆體開裂和滲水，而現在的無機保溫砂漿保溫隔熱系統不僅能解決這個問題，而且在成本、施工、保溫節能、強度等方面還有更加突出的性能。
無機空心體：為中空的球體或不規則體，裡面封閉不流動的空氣或氮氣，形成阻斷熱傳導的物質；
對流阻斷體：填充無機空心體之間的孔隙，防止其間的空氣出現對流，提高隔熱效果；
少量矽酸鹽：提高無機保溫砂漿層硬度；
無機粘結劑：改善無機保溫砂漿層和基層的粘結效果，提高無機保溫砂漿層本身的強度；
助 劑：改善無機保溫砂漿的貯存性能、施工性能、保水性能等。
無機保溫砂漿主要的技術特點
1、 無機保溫沙漿有極佳的溫度穩定性和化學穩定性： 無機保溫砂漿材料保溫系統系由純無機材料製成。耐酸鹼、耐腐蝕、不開裂、不脫落、穩定性高，不存在老化問題，與建築牆體同壽命。2、 施工簡便，綜合造價低： 無機保溫砂漿材料保溫系統可直接抹在毛坯牆上，其施工方法與水泥砂漿找平層相同。該產品使用的機械 ，工具簡單。施工便利，與其他保溫系統比較有明顯的施工期短、質量容易控制的優勢。
3、 適用範圍廣，阻止冷熱橋產生： 無機保溫砂漿材料保溫系統適用於各種牆體基層材質，各種形狀複雜牆體的保溫。全封閉、無接縫、無空腔，沒有冷熱橋產生。並且不但做外牆外保溫還可以做外牆內保溫，或者外牆內外同時保溫，及屋頂的保溫和地熱的隔熱層，為節能體系的設計提供一定的靈活性。
4、 綠色環保無公害： 無機保溫砂漿材料保溫系統無毒、無味、無放射性污染，對環境和人體無害，同時其大量推廣使用可以利用部分工業廢渣及低品級建築材料，具有良好的綜合利用環境保護效益。
5、 強度高： 無機保溫砂漿材料保溫系統與基層粘結強度高，不產生裂紋及空鼓。這一點在國內所有的保溫材料相比具有一定的技術優勢。
6、 防火阻燃安全性好，用戶放心： 無機保溫砂漿材料保溫系統防火不燃燒。可廣泛用於密集型住宅、公共建築、大型公共場所、易燃易爆場所、對防火要求嚴格場所。還可作為放火隔離帶施工，提高建築防火標準。
7、 熱工性能好： 無機保溫砂漿材料保溫系統蓄熱性能遠大於有機保溫材料，可用於南方的夏季隔熱。同時其導熱係數可以達到0.07 W/m.K以下，而且導熱性能可以方便地調整以配合力學強度的需要及實際使用功能的要求，可以在不同的場合使用，如地面，天花等場合。
8、 防霉效果好： 可以防止冷熱橋傳導，防止室內結露後產生的霉斑。
9、經濟性好
如果採用適當配方的無機保溫砂漿材料保溫系統取代傳統的室內外批盪雙面施工，可以達到技術性能和經濟性能的最最佳化方案
玻化微珠無機保溫系統的主要技術特點

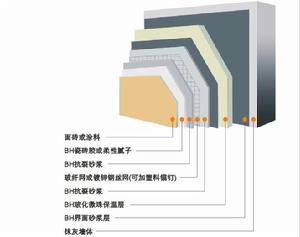

玻化微珠無機保溫系統以玻化微珠乾混保溫砂漿為保溫層，在保溫層面層塗抹一層具有防水抗滲、抗裂性能的抗裂砂漿，與保溫層複合形成一個集保溫隔熱、抗裂、防火、抗滲於一體的完整體系。該系統不僅具有良好的保溫性能，同時具有優異的隔熱、防火性能且能防蟲蟻噬蝕，屬新型建築保溫材料，目前在國內屬於推廣階段。新近推出的國家標準GB/T 20473-2006為無機保溫砂漿的推廣打開了新的空間。
輕骨料玻化微珠是一種無機物玻璃質礦物材料，是由火山岩粉碎成礦砂，經過特殊膨化燒法加工而成，產品呈不規則球狀體顆粒，內部為空腔結構，表面呈玻璃化封閉狀態，封閉度有一定變化，理化性能穩定，具有質輕、隔熱防火、耐高低溫、抗老化等優良特性。可部分替代粉煤灰漂珠、玻璃漂珠、普通膨脹珍珠岩、聚苯顆粒等諸多傳統輕質骨料在不同製品中的套用，是一種環保型高性能無機輕質絕熱材料。
無機保溫砂漿優缺點：
系統優點： 系統缺點：
無機保溫，A級不燃材料。 導熱係數比有機類材料略高。
無空腔結構。強度高。 有一定吸水性。
透氣性能好，不結露。 厚度不易控制，受施工影響大。
抹灰成型，適用於異形牆面。
四川工程建設地方標準：DB51/T5061—2008《水泥基複合膨脹玻化微珠建築保溫系統技術規程》
C—EVB外牆保溫系統和C—EVB外牆內外
組合保溫系統中的外牆構造部分的性能要求。
無機保溫材料的分類
1）從材質分：空玻化微珠，膨脹珍珠岩，閉孔珍珠岩，岩棉，發泡混凝土。
2）從用途分：
無機保溫板，無機保溫砂漿，發泡水泥板。
無機保溫材料特點
1、有極佳的溫度穩定性和化學穩定性：無機保溫材料保溫系統系由純無機材料製成。耐酸鹼、耐腐蝕、不開裂、不脫落、穩定性高，不存在老化問題，與建築牆體同壽命。2、施工簡便，綜合造價低：無機保溫材料保溫系統可直接抹在毛坯牆上，其施工方法與水泥砂漿找平層相同。該產品使用的機械 ，工具簡單。施工便利，與其他保溫系統比較有明顯的施工期短、質量容易控制的優勢。
3、適用範圍廣，阻止冷熱橋產生： 無機保溫材料保溫系統適用於各種牆體基層材質，各種形狀複雜牆體的保溫。全封閉、無接縫、無空腔，沒有冷熱橋產生。並且不但做外牆外保溫還可以做外牆內保溫，或者外牆內外同時保溫，及屋頂的保溫和地熱的隔熱層，為節能體系的設計提供一定的靈活性。
4、綠色環保無公害： 無機保溫材料保溫系統無毒、無味、無放射性污染，對環境和人體無害，具有良好的環境保護效益。
5、強度高： 無機保溫材料保溫系統與基層粘結強度高，不產生裂紋及空鼓。這一點在國內所有的保溫材料相比具有一定的技術優勢。
6、防火阻燃安全性好，用戶放心： 無機保溫材料保溫系統防火A級不燃燒。可廣泛用於密集型住宅、公共建築、大型公共場所、易燃易爆場所、對防火要求嚴格場所。還可作為放火隔離帶施工，提高建築防火標準。
7、熱工性能好：無機保溫材料保溫系統蓄熱性能遠大於有機保溫材料，可用於南方的夏季隔熱。同時其導熱係數可以達到0.050 W/m.K以下，而且導熱性能可以方便地調整以配合力學強度的需要及實際使用功能的要求，可以在不同的場合使用，如地面，天花等場合。
8、防霉效果好：可以防止冷熱橋傳導，防止室內結露後產生的霉斑。
9、經濟性好：施工簡便快捷（施工工藝優於普通抹平砂漿，施工費10元左右/平方，施工工期縮短一半以上）、使用壽命同牆體一致。
無機保溫板外牆防火保溫系統
1.系統簡介：無機防火保溫板外牆防火保溫系統，是採用膨脹型防火保溫材料，以金羚牌無機無鹼無腐蝕外牆防火保溫板膠粘劑為粘接劑，用專用的機械錨固定件將該防火保溫板貼掛在外牆上，然後抹抗裂砂漿，壓入玻璃纖維格線布形成結構保護層，最後按要求加設外飾層的外牆防火保溫系統。
2.主要性能簡介：
a.抗折強度高（0.2-1.0MPa/30-80mm厚度），抗壓強度高（0.5-3.0MPa）；
b.導熱係數小（0.05-0.065W/k.m），並可以根據指導調整；
c.容重適中（220—280㎏/m3），可根據需要任意調整；
d.絕對無鹼、無鹵，從根本上避免了返鹵反鹼後的粉化、脆化、脫落的嚴重後果；
e.雙重防水、軟化係數高（≥0.8），不加憎水劑水浸泡強度下降≤10%，加的話效果更佳；
f.耐凍融，抗凍性（30次）質量損失（%）≤ 3 強度損失（%）≤ 10
g.乾燥收縮值（快速法）（mm/m）≤ 0.3
h.無毒、耐高溫，（>1300℃，完全滿足A級標準）、燃燒後不收縮不變形不粉化、隔音減震彈性好、隔熱阻燃、烘錇無黑煙、高溫高明火燃後無毒氣（符合併好於國家有關標準AQ1級）；
i.獨有的呼吸材料，防止內部水分的累積，以及在高溫、低溫溫變交替的過程形成的吸潮凝結水汽而導致板材降強弊病，有效地消除了牆體及外飾層的安全隱患；
j.性能穩定，成本低，是製作防火保溫板、防火牆等的專用粘結劑(非水玻璃)。
3.膨脹型耐火材料漿料類主料的選擇範圍：
膨脹珍珠岩、玻化微珠、泡沫玻璃、發泡陶類、膨脹蛭石等。
