- 熱熔膠港寶:

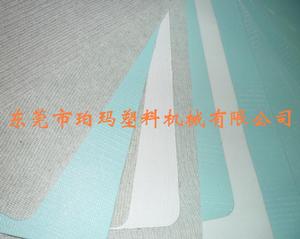

熱熔膠港寶屬性：
顏色：白色，藍色，綠色，灰色，或根據客戶的要求定做。 厚度：02mm-20mm 包裝：卷裝或片裝。熱熔膠港寶使用方法：所有材料之貼合介面溫度為100-120度，活化溫度為70-90度，如使用熱/冷式後種定型機，應設定熱模溫度為125-135度，保持7-15秒鐘（溫度與時間之設定需按面料材料與內里材料之變化而調理）；如使用加州式入楦法之製程則成型線加熱活化系統之溫度應設定110-125保持7-15分鐘。熱熔膠港寶片前景：引
每個鞋廠都在使用港寶產品，在中國大陸也有數十家專業生產港寶的生產廠家。但是目前國內生產的港寶都是以片材成型，鞋廠拿回港寶以後，還要裁片、削邊，而且還要配合各種不同的設計處理或車縫要求，併兼顧鞋子外觀的美感和穿著的舒適，因此對各種工藝要求很高，對操作人員的技術要求也很高。造成了一定的操作難度和材料損失。現在珀瑪塑機引進河南塑機集團和澳洲技術，生產出港寶一次成型全自動機器。該機器設備可以根據不同鞋廠不同鞋子的款式要求，直接生產出適合每款鞋子使用的港寶片。從而大大減少了鞋廠操作的技術難度，節約了大量的人力物力，也減少了裁邊削邊所造成的浪費。真正是鞋材港寶片生產的未來趨勢，未來2-3年必然成為鞋廠現有港寶膠片的替代品，也必然會成為新的投資項目。低溫熱熔膠片發展前景：
低溫熱熔膠片俗稱低溫熱熔膠港寶，低溫港寶；最先進之前襯、後套材料，同時具有橡膠的高彈性和熱塑性材料的可塑性；多次使用粘性不變；加熱軟化後其產品亦不粘手之特性。操作溫度極低、開放時間適宜、和高粘結強度之特性。成品鞋塑型美觀，成型後不易變形，且回彈性極佳，耐候性耐磨性優良，材料綠色環保。定型時不產生折紋，菱角，降低產品不良率對各種材料均有良好的粘接力，無須塗布黏著劑。節省能源，操作性極優。熱熔膠港寶片用途：
適用於所有高檔皮鞋、馬靴、女鞋、童鞋、工作鞋及各類運動鞋。規格：厚度0.4mm~1.5mm有咖啡色、白色、水青色（淺藍）三種顏色，有卷裝和片材兩
種規格可供選擇。
厚度規格 適用範圍
0.4mm±0.05mm 一般性輕便男鞋、女鞋、童鞋與休閒鞋
0.6mm±0.05mm 一般性輕便男鞋、女鞋、童鞋與休閒鞋
0.8mm±0.05mm 一般性輕便男鞋、女鞋、童鞋與休閒鞋
1.0mm±0.05mm 輕便休閒鞋、男鞋、女鞋、童鞋與靴子
1.2mm±0.05mm 男鞋、女鞋、靴子、登山鞋與特殊用途鞋
1.5mm±0.05mm 男鞋、女鞋、靴子、登山鞋與特殊用途鞋
裁斷方式：可依產品所示方向（即水平方向）裁斷。
削邊方式；可使用傳統之削邊機，如有需要可加潤滑油或（噴水）打點滴方式於削邊機刀口處。

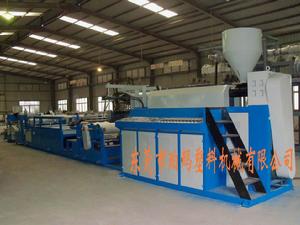

熱熔膠港寶機器的結構組成：
★該機組主要由主機、換網器、模具、壓片機、貼合裝置、輸送台、牽引機、收卷機或者切斷機等組成；★減速箱體採用鑄鋼件,齒輪採用合金鋼並經磨齒處理,箱體內各潤滑點均採用強制
潤滑方式,潤滑油配有高效水冷卻系統。
★螺桿材料採用38CrMOA1A優質氮化鋼，並經氮化處理,表面噴合金。
★機筒材料採用38CrMOA1A優質氮化鋼，並經氮化處理，表面噴合金。
★本機組主要適用於：熱熔膠鞋材、熱熔膠港寶，點膠布，定型布鞋材領域
成型方式：
材料貼合界面溫度為80~100℃；活化溫度為75~90℃.如果用熱/冷式後套定型機，應設定熱模溫度為105~120℃，保持15~20秒（溫度與時間之設定需根據面部材料與內里材料之變化而調整）；如果用加州式入楦法，側成型線加熱活化系統之溫度應設定100~105℃，保持5分鐘。低溫熱熔膠港寶
低溫港寶是用在鞋後跟下麵點讓後跟起到固定作用的，用的材料有點像紙板的那種，比較硬，只是在固定低溫港寶與鞋子的時候會用到膠。低溫港寶分類低溫港寶依材質一般分為以下三種
1、皮漿低溫港寶
采浸水軟化法,此種低溫港寶是以牛皮中底革作低溫港寶的材料，也是以前以手工製作皮鞋時的軟化法,目前義大利皮鞋陷於傳統思想,多使用此種不符合經濟效益的低溫港寶.
2、化學片低溫港寶
采浸泡溶劑（甲苯）軟化法；此種低溫港寶浸溶劑即可軟化,為近年來製鞋業革命性鞋材之一。其特色為浸泡溶劑即可非常柔軟，最利於鞋類成型，不用添加或加強任何處理，乾燥冷卻後即可達成硬挺的效果，為鞋業界使用較多的方式.優點: 價格便宜,成型容易.缺點:較厚,成型時間長.彈性最差.
3、熱熔膠低溫港寶
采加熱軟化法：利用加熱（約100度—120度）方式，使預先壓置在鞋面前襯位置的”熱熔膠“軟化，以利結幫成型，優點:快速,較薄,彈性較一般低溫港寶好.缺點:成型難度較高,熱度掌握不易.
另在製作登山鞋及安全鞋時也有使用鐵片及其他特殊材質來做為低溫港寶。
熱熔膠港寶的發展趨勢和前景：
中國是世界最大的鞋類製造基地，今後中國製鞋業的發展必然要從低端市場走向中高端市場，產業升級換代是必走之路。所以一方面對鞋材需求會不斷增加，但同時對環保、節能、附加值更高的鞋材需求量會更大。熱熔膠片（港寶）做為製鞋最重要的材料之一，需求量巨大。傳統的皮漿港寶和化學片港寶，採用浸水軟化法和泡溶劑（甲苯）軟化法，但是產品較厚,成型時間長，彈性非常差；另外操作工序多，費時費力，不符合經濟效益。而且甲笨有身體有害，對皮膚、黏膜有刺激性，對中樞神經系統有麻醉作用。所以傳統的港寶屬於既不環保，又不經濟的落後淘汰產品。近兩年面市的低溫熱熔膠片是傳統港寶的最佳替代品。
