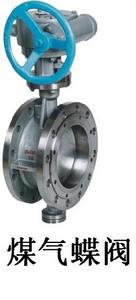

簡介
煤氣蝶閥金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置
一，特點
1、採用中線式碟板與短結構鋼板焊接的新型結構形式設計製造的，結構緊湊、重量輕、便於安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響
二、用途：
本蝶閥是一種非密閉型蝶閥，廣泛適用於建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
三、結構特點：
本蝶閥系採用中線式碟板與短結構鋼板焊接的新型結構形式設計製造的，結構緊湊、重量輕、便於安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
四、工作原理：
煤氣蝶閥機構，使碟板在90°範圍內自由轉動以達到啟閉或調節介質流量的目的。
目前 ,襯氟蝶閥,襯膠蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地套用。在已公知的蝶閥技術中，其密封形式多採用密封結構，密封材料為橡膠、聚四氟乙烯等。由於結構特徵的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
五，使用過程存在幾個問題：
1、由於多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷後，直接影響密封性能。
2、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。
3、因襯膠蝶閥的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小於介質壓強時，密封開始泄漏。
4，高性能煤氣蝶閥，
其特徵在於：所述閥座密封圈由軟性T形密封環兩側多層不鏽鋼片組成。
閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。
採用軟性T型兩側多層不鏽鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。
當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小於介質壓強時，調節環的彈簧在受載後所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。
因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。它將可取代閘閥、及球形閥
六，煤氣蝶閥用途及特點
本 蝶閥 採用與閥體相同材料加工成密封圈，採用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用於工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、採用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
