概述
無線數傳DTU是一款全面支持移動、聯通和電信4G/3G/2G通信網路的數據傳輸設備，實現了串口設備與伺服器之間、串口設備與串口設備之間的雙向、透明、無線傳輸，平升電子無線數傳DTU具有使用簡單、USB/藍牙設參、遠程維護等特點，通過雲平台轉發、協定開發包、網路轉串口工具等可輕鬆開發用戶監控軟體或對接第三方套用平台。

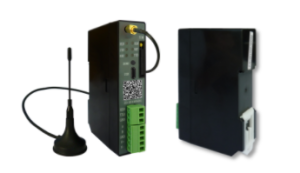

無線數傳DTU（DATA-6105）無線數傳DTU，廣泛地運用在車輛監控、遙控、遙測、小型無線網路、無線抄表、門禁系統、小區傳呼、工業數據採集系統、無線標籤、身份識別、非接觸RF智慧卡、小型無線數據終端、安全防火系統、無線遙控系統、生物信號採集、水文氣象監控、機器人控制、無線232數據通信、無線485/422數據通信、數字音頻、數字圖像傳輸等領域中，如圖所示：
無線數傳DTU採用ARM9高性能工業級嵌入式處理器，以實時作業系統為軟體支撐平台,超大記憶體,內嵌自主智慧財產權的TCP/IP協定棧。為用戶提供高速，穩定可靠，數據終端永遠線上，多種協定轉換的虛擬專用網路。針對網路流量控制的用戶，產品支持語音，簡訊，數據觸發上線以及逾時自動斷線的功能。同時也支持雙數據中心備份，以及多數據中心同步接收數據等功能。公司產品已廣泛套用於金融，水利，環保，電力，郵政，氣象等行業。
無線數傳DTU構成
無線數傳DTU（DATA-6105）產品構成
無線數傳DTU（DATA-6105）接口說明無線數傳DTU傳輸方式
（1）純透傳
無線數傳DTU(DATA-6105)傳輸方式—純透傳（2）帶註冊包、心跳包的透傳
無線數傳（DATA-6105）傳輸方式—帶註冊包、心跳包的透傳無線數傳DTU通信組網方式

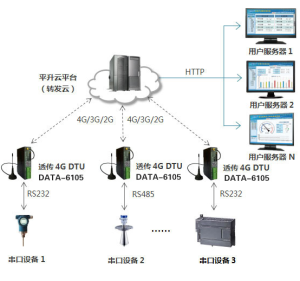

(1)平升雲平台—轉發給用戶伺服器
無線數傳（DATA-6105）—轉發給用戶伺服器

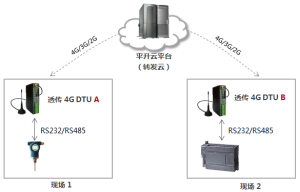

無線數傳（DATA-6105）—轉發給其它設備(3)用戶固定IP/域名

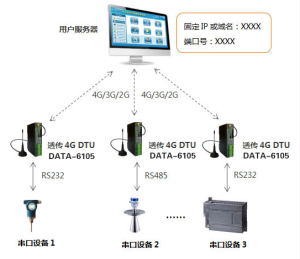

無線數傳（DATA-6105）—用戶固定IP/域名無線數傳DTU設參方式
無線數傳DTU共有三種設參方式：

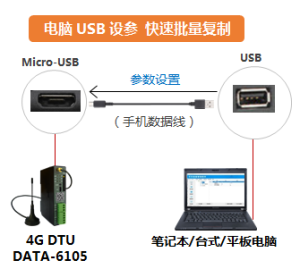

電腦設參
電腦設參手機設參

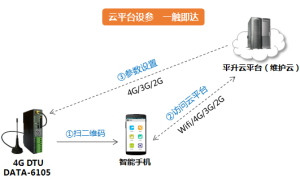

手機設參雲平台設參
雲平台設參測試步驟
設備的檢驗、安裝調試和維護都需要產品測試。4GDTU測試需一部手機，一按、一掃即可完成。
①一按：4GDTU配置了HOME鍵，輕輕一按即可連線到平升雲平台。
②一掃：手機掃描DTU上的二維碼，自動登錄到平升雲平台，即可在雲端查看DTU連線狀態、進行數據收/發測試。

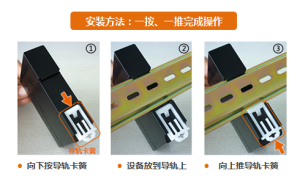

安裝方式
導軌式安裝：
DATA-6105安裝方式無線數傳DTU低功耗型
無線數傳DTU—低功耗型（DATA-6123）採用低功耗設計，通過GPRS/CDMA或短訊息方式遠程傳輸數據，特別適用於太陽能供電的監測場合，可大大減少太陽能供電成本並降低施工難度，廣泛套用於氣象、水文水利、地質等行業。
功能
◆通信功能：支持GPRS/CDMA和短訊息雙通道傳輸數據；支持與多中心進行數據通信。
◆採集功能：採集串口設備數據，如串口儀表、採集器、PLC等。
◆遠程管理功能：DATA-6123支持遠程參數設定、程式升級。
特點
◆低功耗設計，實時線上平均電流≤10mA/12V。
◆體積小巧、安裝方便。
◆彈出式卡槽設計，安裝SIM卡無需打開設備外殼。
◆DATA-6123支持短訊息、專線、VPN專網等多種組網方式；支持域名解析功能。
◆支持UDP、TCP協定；支持數據透明傳輸。
◆支持各家組態軟體和用戶自行開發軟體系統。
◆工業級設計，適用室外惡劣環境。
◆採用上位機召測的數據上報方式；可擴展支持定時上報、數據變化上報等上報方式（擴展功能需定製）。
技術參數
串口配置：1路RS485，2路RS232。
數據格式：8位數據位，1位停止位，校驗位（奇、偶、無）可設定。
波特率：300、600、1200、2400、4800、9600、19200、38400（Bit/S）可選。
通信誤碼：≤10-6。
供電電源：10V～30VDC。
功耗：待機電流：≤0.1mA/12V；
線上電流：≤6mA/12V；
傳送電流：≤60mA/12V；
實時線上平均電流：≤10mA/12V。
技術參數
1、支持EGSM900/GSM1800MHz雙頻，800/900/1800/1900MHz四頻可選2、GPRS multi-slot class 10
3、編碼方案：CS1~CS4
4、符合SMG31bis技術規範
5、Compliant to GSM phase 2/2+
6、支持數據、語音、簡訊和傳真
硬體系統
1、CPU：工業級高性能ARM9嵌入式處理器，帶記憶體管理MMU,200MPS, 16KB Dcache,16KB Icache2、FLASH：8MB，可擴充到32MB
3、SDRAM：32MB，可擴充到256MB
4、接口：
UART:
CM3150P:
1個RS232串口。
串口速率： 110bps ~ 230400bps
數據位支持： 8位 或 7位
奇偶校驗位： 無 或 奇數校驗 或 偶數校驗
停止位： 1位或 2位
流控： 無 或 RTS/CTS
CM3150EP:
1個RS485接口。（根據需要，可支持RS232/422/TTL）
串口速率： 110bps ~ 230400bps
數據位支持： 8位 或 7位
奇偶校驗位： 無 或 奇數校驗 或 偶數校驗
停止位： 1位或 2位
流控： 無 或 RTS/CTS
控制口：
RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1)
指示燈：具有電源POWER、通信ACT及線上指示燈Online。
天線接口：標準SMA陰頭天線接口，特性阻抗50歐。
UIM卡接口：3V/5V標準的推桿式用戶卡接口。
電源接口：標準的3芯火車頭電源插座。
語音接口：標準的耳機麥克風接口。
5、供電：
外接電源：DC 9V 500mA
寬電壓供電：DC 5-32V
通信電流：350mA
待機電流：35mA
6、尺寸
產品外形尺寸：92x62x22 mm（不包括天線及固定件）
產品包裝尺寸：298x226x60mm
7、重量
0.41KG
8、其他參數:
工作環境溫度 -25~+65ºC
儲存溫度 -40~+85ºC
相對濕度 95%(無凝結)
軟體功能
1. TCP/UDP透明數據傳輸；支持多種工作模式。心跳包技術。2. 智慧型防掉線，支持線上檢測，線上維持，掉線自動重撥，確保設備永遠線上。
3. 支持RSA，RC4加密算法
4. 支持虛擬值守VWM（Virtual Man Watch）功能，確保系統穩定可靠
5. 支持虛擬數據專用網（APN/VPDN）
6. 支持數據中心動態域名和IP位址訪問
7. 支持DNS動態獲取，防止DNS伺服器異常導致的設備當機。
8. 支持雙數據中心備份
9. 支持多數據中心同時接受數據
10. 支持簡訊、語音、數據等喚醒方式以及逾時斷開網路連線。
11. 支持短訊息備份及告警。
12. 多重軟硬體看門狗
13. 數據包傳輸狀態報告。
14. 標準的AT命令界面
15. 可以用做普通撥號MODEM
16. 支持telnet功能。
17. 支持遠程配置，遠程控制
18. 通過串口軟體升級
19. 同時支持LINUX、UNIX和WINDOWS作業系統
產品特性
1. 三層系統保護： 在原來兩級（軟體保護+CPU內置看門狗保護，外置硬體看門狗保護）系統保護的基礎上，增加一級系統監測保護SWP（System Watch Protect），徹底解決了業內”假線上”，”假當機”，”當機”等疑難問題。2. 超大快取： 可以提供16M的客戶傳輸數據快取，解決因網路瓶頸導致的數據丟失
3. 高速處理CPU： 採用極高速ARM9的工業級CPU，可以更加高速地處理各種協定數據轉換，規避因CPU處理速度慢而導致的數據重傳和丟失等問題
4. DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS，規避了因為選擇的DNS伺服器異常，導致DTU設備當機的嚴重現象！
5. 完善的協定棧： 新系統載入了完善的TCP/IP協定棧，原來系統採用的是輕量級TCP/IP(LPIP)協定棧，協定棧是有裁剪的，新系統採用了完善的TCP/IP協定棧，網路通信性能優異。
6. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用，系統穩定可靠。
7. 支持多中心：客戶數據可以同時往客戶指定的監控中心傳送，最大支持傳送中心達256個
8. RTU全面支持： 新款設備在數據位、停止位、校驗位、流控上，能全面支持業內的所有型號的RTU.解決了原來無法支持7位數據和2位停止位的問題。
典型套用
1. 電力監控
2. 油田監測
3. 遠程抄表
4. 路燈監控
5. 環境監測
6. 氣象監測
7. 水利監測
8. 熱網監測
9. 電錶監測
10. 機房監控
11. 交通指示
12. 煤炭監控
13. 地震監測
14. 車輛誘導
15. 供水監控
16. 高速公路監測
17. 噪聲實時監控
18. 環保重點污染源監控
19. 供水管網實時傳輸監控
20. 電力配網自動化遙控系統
21. 各類國內外帶串口或485接口的PLC，RTU實現無線數據傳輸
等等
