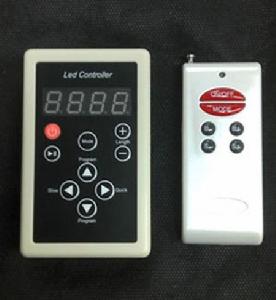

無線幻彩控制器

無線幻彩控制器

無線幻彩控制器採用SPI匯流排控制信號可控制多種LED驅動IC,設計多種模式控制,可通過按鍵可改變被控制LED驅動晶片,自由組合效果,控燈點多量,運行節目,運行速度等參數設定,支持無線遙控改變顯示參數,可廣用於廣告牌、外露發光字、點光源、燈條、護攔管、燈箱廣告、亮化程,家居裝飾,舞台布景等。

性能指標

無線幻彩控制器 無線幻彩控制器

/The power supply voltage: DC12V

/Physical size: L90 × W60 × H25mm

包裝尺寸:L145ΧW95ΧH50 mm /Packing size: L145 Χ W95 Χ H50 mm

重 量:0.15KG / weight: 0.15KG

輸 出:兩組SPI信號或4P端子。 / out put: two groups of SPI signal or 4 p terminal.

特點

Third, the features:

1、無線幻彩控制器單口輸出最多可控1024燈點。
wireless magic color controller with one port output and the most controlled 1024 light point.

2、內置253種常用動畫效果(可按客戶要求改)。
the built-in 253 common animation effect (can according to the client demand change it).

3、在253種效果中可任選50種自由組全播放。
in the 253 kinds of effects can be optional fifty kinds of free group full play.

4、無線幻彩控制器同時可以控制30多常用種驅動IC/
wireless magic color controller also can control more than 30 common kind of driver IC:For example: LPD6803、LPD8806、LPD1886、LPD1889、LPD1812、LPD1101、P9813、TM1803、TM1804、TM1809、TM1812、UCS1903、UCS1909、UCS1912、WS2811、16716、 TLS3001、UCS6909、UCS6912、D705 etc.(可按客戶要求改/can request the change)。

遙控器按鍵

Fourth,the remote control button manual

ON/OFF按鍵為開關按鍵,在正常播放效果狀態下長按2~3秒鐘後,控制器輸出關閉,數碼管顯示 - - - -。在控制器關閉狀態下長按2~3秒鐘後,控制器開始正常工作。
ON/OFFbutton to switch key, in normal playback state long by 2 ~ 3 seconds later, controller output closed, digital tube display - the controller closed long by 2 ~ 3 seconds later, the controller starts to work normally.

MODE按鍵為播放暫停按鍵,在正常播放效果狀態,按一次MODE按鍵,控制器將暫停輸出,數碼管顯示 STOP。在控制器暫停狀態下,按一次MODE按鍵,控制器開始正常工作。

MODE button for play pause key, in normal playback state, press a MODE button, the controller will be suspended output, digital tube display STOP. In the controller suspended state, as a MODE button, the controller starts to work normally.

B-按鍵為效果減按鍵,在正常播放效果狀態下,按一下B- 按鍵可以切換到上一個節目播放,數碼管顯示當前節目序號。

B - key for effect reduced key, in normal playback state, press the B - key can switch to a program broadcast, digital tube display the current program serial number.

B+ 按鍵為效果加按鍵,在正常播放效果狀態下,按一下B+ 按鍵可以切換到下一個節目播放,數碼管顯示當前節目序號。

B + key for effect and key, in normal playback state, press the B + button can switch to the next program broadcast, digital tube display the current program serial number.

S- 按鍵為速度減按鍵,在正常播放效果狀態下,按一下S- 按鍵可以減少節目的播放速度級,數碼管顯示SP--,(--)為節目播放速度的數量級。

S- keys forspeedreductionbuttoninnormalplaybackmode, press theS-key programcan reducetheplayback speedlevel, digital displaySP-(-) forthemagnitudeoftheprogramplayback speed

S+按鍵為速度加按鍵,在正常播放效果狀態下,按一下S+ 按鍵可以增加節目的播放速度級,數碼管顯示SP--,(--)為節目播放速度的數量級。

S + keys for speed plus button in normal playback mode, click the S + keys can increase the the program playback speed level, digital tube display SP - (-) for the magnitude of the program playback speed.

節目

節目/ 節目說明 節目 節目說明
1-7 單紅綠藍黃青粉白 8 紅綠藍跳變
9 紅綠藍黃粉青白跳變 10 紅綠藍漸變
11 紅綠藍黃粉青白漸變 12 七彩漸變
13-14 2個藍色跑動正向反向 15 2個藍色正向跑到最後再反向跑回
16-33 7種顏色正向反向反向跑回 34-35 2個點紅綠藍換色正向反向跑動
36 2個點紅綠藍換色來回跑動 37-38 2個點七彩換色正向反向跑動
39 2個點七彩換色來回跑動 40-63 紅綠藍粉黃青白從左往右一個個點亮,正反向
64-66 紅綠藍,帶底色從左往右一個個點亮,正反向 67-69 七彩從左往右一個個點亮,正反向
70-72 七彩帶底色從左往右一個個點亮,正反向 73-105 紅綠藍黃粉青白七彩開幕/閉幕帶底色的開幕/閉幕
106-141 堆積木,左右,兩邊到中間,中間到兩邊,紅綠藍黃粉青白+七彩 142-161 兩個尖紅綠藍黃粉青白+七彩 正反向
162-181 拖尾,紅綠藍黃粉青白+七彩正反向 182-183 七彩分段跑動正反向
184-229 分段從左往右一點一點亮紅綠藍黃粉青白正反向 198~215 分段堆積木紅綠藍黃粉青白+七彩 正反向
216-229 11個亮從頭跑到尾紅綠藍黃粉青白正反向 230~243 拖尾跑動從頭跑到尾紅綠藍黃粉青白正反向
244 246 248 249 11個亮從頭跑到尾紅綠藍+七彩變色跑動正反向 246 247 250 251 拖尾跑動從頭跑到尾紅綠藍+七彩變色跑動正反向
252-253 七彩混色跑動正反向 可根據客戶要求定製節目
