無砂墊層真空預壓法

無砂墊層真空預壓法

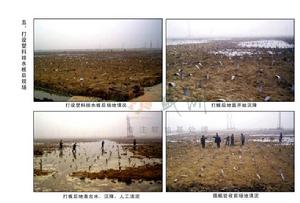

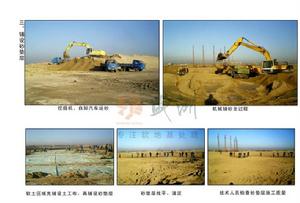

真空預壓施工圖片 真空預壓施工圖片 真空預壓施工圖片

無疏水(砂)層真空預壓法
無疏水(砂)層真空預壓法對傳統真空預壓法進行了改進,不需要鋪設排水砂墊層,在處理場地上打插塑膠排水板後,每隔兩排塑膠排水板布置一條水平管道,並使用連線器將塑膠排水板露出部份緊密連線到水平管道上,無疏水砂層真空預壓法適用於大面積軟土地基加固,如機場跑道、公路、港口、碼頭以及岸堤填海造陸的水下軟土等的地基處理施工,特別是對於吹填土和新近淤泥堆積的超軟土有特別好的加固效果,且節省了鋪設砂墊層的大量投入,真空度傳遞效果好,具有施工工期短,經濟節約的獨特優勢。從而使水平向排水板系統和垂直向排水板系統連成一個有機的整體,鋪膜後使用抽真空裝置進行真空預壓施工。
傳統真空預壓法介紹
真空預壓法是在需要加固的軟土地基表面先鋪設砂墊層,然後埋設垂直排水管道,再用不透氣的封閉膜使其與大氣隔絕,薄膜四周埋入土中,通過砂墊層內埋設的吸水管道,用真空裝置進行抽氣,使其形成真空,增加地基的有效應力
當抽真空時,先後在地表砂墊層及豎向排水通道內逐步形成負壓,使土體內部與排水通道、墊層之間形成壓差。在此壓差作用下,土體中的孔隙水不斷由排水通道排出,從而使土體固結。
真空預壓的原理主要反映在以下幾個方面:
1)薄膜上面承受等於薄膜內外壓差的荷載。
2)地下水位降低,相應增加附加應力。
3)封閉氣泡排出,土的滲透性加大
真空預壓是通過覆蓋於地面的密封膜下抽真空,使膜內外形成氣壓差,使粘土層產生固結壓力。即是在總應力不變的情況下,通過減小孔隙水壓力來增加有效應力的方法。真空預壓和降水預壓是在負超靜水壓力下排水固結,稱為負壓固結。

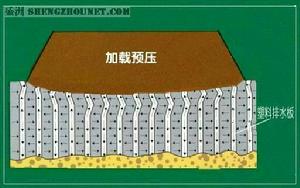

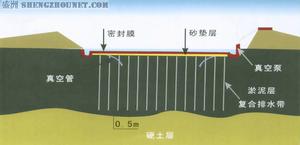

真空預壓原理圖
真空預壓原理圖真空預壓原理圖

真空預壓原理圖真空預壓原理圖

真空預壓施工流程
真空預壓施工前,應充分作好施工準備工作,制定施工技術措施。檢驗沙袋、聚氯乙烯薄膜及中粗砂是否符合技術標準及設計要求,並將檢驗報告提交監理工程師審核批准。
在取得監理工程師批准後,開始進行真空預壓的下一步施工。主要施工步驟有:測量放線→鋪設主支濾排水管→鋪設上層砂墊層→砂面整平→鋪設聚氯乙烯薄膜→施工密封溝→設定測量標誌→安裝真空泵→抽真空預壓固結土層。

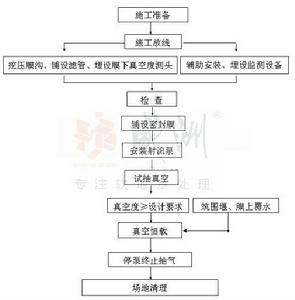

真空預壓施工流程真空預壓施工流程

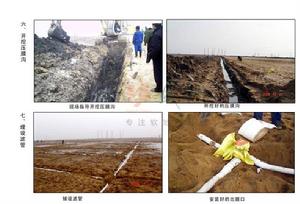

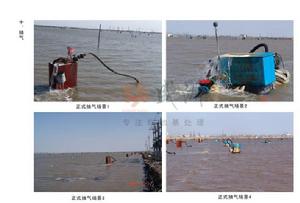

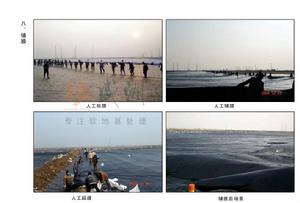

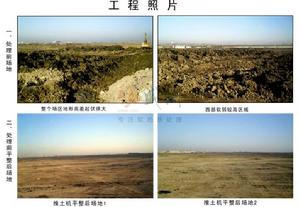

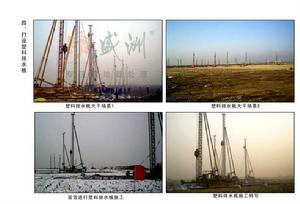

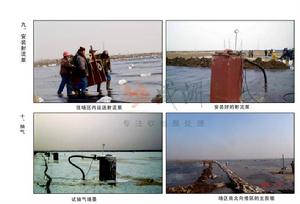

真空預壓實例圖片

真空預壓施工圖片真空預壓施工圖片
真空預壓施工圖片真空預壓施工圖片
真空預壓施工圖片真空預壓施工圖片
真空預壓施工圖片真空預壓施工圖片
真空預壓施工圖片真空預壓施工圖片
真空預壓施工圖片真空預壓施工圖片
真空預壓施工圖片真空預壓施工圖片
真空預壓施工圖片真空預壓施工圖片
