簡介

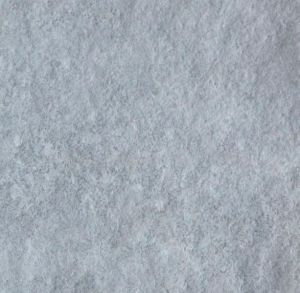

無機纖維噴塗無機纖維噴塗本材料質輕、無毒無味、吸聲、耐候性好、高效隔熱、耐火可靠，可實現5h以上高耐火極限保護。適用於建築物和隧道的防火保護，尤其是耐火極限要求比較高的高層鋼結構的防火保護，同樣也適用於建築物的保溫吸音和機械設備的保溫節能。
發展歷程
無機纖維噴塗現場施工中除可用於防火材料外，無機纖維噴塗更是大量用於建築保溫領域，2003年我國出台了建材行業標準《礦物棉噴塗絕熱層JC/T909-2003》規範了無機纖維噴塗保溫層的施工和套用。近幾年建築保溫層引起的火災頻發，尤其以央視新址北配樓大火最為大家熟知，這些頻發的火災導致國內建築界日益重視保溫材料的防火等級，無機纖維噴塗保溫材料防火A級的優勢非常引人注意。在這樣的形勢下，無機纖維噴塗在保溫領域的發展非常迅速，已形成以年產值數億的較大市場，湧現出以新時基業為代表的幾十家從事無機纖維噴塗技術開發和施工的公司。目前無機纖維噴塗保溫在我國的設計量和使用量仍在快速增長當中，最終必將形成一個規模龐大的新興產業。
國外礦物纖維類防火材料套用已經有100多年的歷史了。二十世紀六十年代出現了噴射無機纖維防火材料，最早的噴射無機纖維防火材料主要採用石棉纖維作原料。後來由於發現石棉纖維對人體有危害作用，很多地方已經明確規定限制使用石棉，人們便找到了人造無機纖維作為石棉的替代品。人造無機纖維有矽酸鋁棉、礦棉、岩棉和玻璃棉等，它們都是礦石在高溫下熔化後，經噴絲成型而成的纖維。1972年，ASTM(美國材料與試驗協會)制定了有關礦物纖維噴射技術及施工規範標準。在2000年修訂的ASTM標準中，把這種材料稱為SFRM(SprayedFire-ResistiveMaterial)，翻譯為噴射防火材料，定義為噴射到基材上以提供對基材進行防火保護的材料。它包括噴射纖維類材料和噴射水泥類材料。美國保險商實驗室(UL)與加拿大保險商實驗室(ULC)出版的產品服務手冊中，刊載有大量不同形式的建築結構，施用噴射無機纖維材料達到不同耐火極限的設計號，供設計、使用者選用。
性能
1．有很好的附著力（不易脫落）。
2．導熱率低（保溫、絕熱）。
3．質量輕。
4．在高溫火場中，厚度沒有明顯變化，塗層不熔化、不脫落，能夠使被保護構件達到5h以上的耐火極限。
5．產品經濟，包括材料費、生產費和施工費的總費用低。
6．耐候性好，能長時間經受晝夜溫差和四季溫差以及紫外線的侵襲。

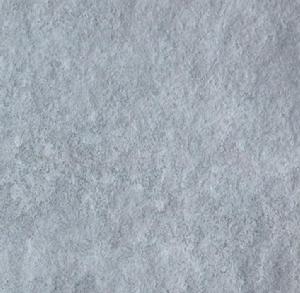

噴塗特寫7．噴塗後形成的複雜孔隙起到吸音、保溫作用。
8．能根據用戶需要做外觀裝飾。
正是由於以上特點，無機纖維噴塗在國外已經得到了廣泛的套用。例如芝加哥的西爾斯大廈、布魯塞爾的歐盟辦公大廈、歐洲議會大廈、摩根銀行大廈、法國巴黎DESIMPOTS飯店、世界阿拉伯學院大樓、法國財政部大樓等。另外，該材料還可以用於特殊的防火場合，如核電站、一些有或者可能有碳氫易燃物存在的地方、機場及船舶的防火隔熱吸聲施工等，以國際上最大的從事無機纖維噴塗建築塗料生產的CAFCO集團為例，其產品的工程施工面積已達到5億平方米。
施工做法
做基層處理---噴塗保溫層，就可以了。
技術指標
| 項目 | 單位 | 性能指標 | 說明 |
| 絕熱係數 | w/m﹒℃ | 0.040 | GB/T10294-1988 |
| 降噪係數 （30mm） | NRC | 0.75 | GB/T16731-1997 |
| 隔聲量 （30mm） | dB(A) | ≥20 | GB/T50121-2005 |
| 燃燒性能 | 級 | A1級 | GB/8624—2006 GB/T5464—1999 |
| 粘接強度 | KPa | ≥25 | GA817—2009 |
| 壓剪粘接強度 | KPa | ≥30 | JG一2004 |
| 霉變試驗 | 經檢測 | 不霉變 | ASTM C-518 |
| 抗風蝕 | mg/m3 | 風速10米/秒時，無變化、無失重 | ASTM C-423 |
| 耐水性 | h | 經720h試驗後，塗層不開裂、起層、脫落 | GA817—2009 |
| 耐酸．耐鹼性 | h | 經360h試驗後，塗層不開裂、起層、脫落 | GA817—2009 |
| 耐凍融性 | 次 | 經15次試驗後，塗層不開裂、起層、脫落 | GA817—2009 |
| 耐濕熱性 | h | 經720h試驗後，塗層不開裂、起層、脫落 | GA817—2009 |
| 抗衝擊性能 | 無開裂、脫落(缺陷分類：C) | GA817—2009 |
操作要點
1、原材料外觀質量檢驗
施工前，應對噴塗纖維棉和粘接劑進行抽樣檢驗，纖維棉應乾燥無結塊，潔白無污物，粘接劑應無分層、無發泡、無變質和變色；
2、材料配製和調試
（1）、打散壓縮纖維棉，連續將噴塗棉填入噴塗機內，並保持料箱內纖維材料充足。
（2）、由專人負責按噴塗膠使用說明，使用潔淨水在專業配套容器（安裝有高速攪拌器的200升刻度塑膠容器）內稀釋粘接劑原液，嚴格控制配製比例，不得隨 意增加水量稀釋，並持續開動電動攪拌器進行均勻攪拌，攪拌時間不少於5分鐘，每桶逐一調配，隨用隨配，避免膠液凍結失效。
3、噴塗基面處理
（1）、噴塗基面處理：用壓縮空氣或清水清理噴塗基面灰塵和污垢；檢查吊掛件及預埋件是否牢靠，應將鬆動部件緊固，如原基面已經損壞或有嚴重裂縫，應先進行修補。
（2）、對門窗及各種設備、管線和非噴塗部位防護遮擋，堵塞費噴塗部位及通風管線通孔。
（3）、清理工作面的障礙物，保證噴塗手的順暢移動空間及其安全性，保持最佳噴射距離和噴塗角度。
4、基層表面預噴底塗層：基層表面清潔後，即可使用已配好的噴塗粘接劑對基面預噴膠處理，膠量適當和均勻，不流淌。
5、纖維噴塗
（1）、噴塗設備調試，應嚴格按照設備操作說明調驗噴塗主機風壓、膠泵壓力和給料裝置，通過樣板試噴、膠液流量和出棉量的測量，逐步調整風壓範圍和進料攪拌速度，直到纖維噴塗狀態穩定，達到噴塗工藝的要求。
（2）、與圖紙核對校驗，確定纖維噴塗部位，對非噴塗部位做標記和必要的防護。
（3）、分區安放厚度標尺（標塊），然後進行噴塗。噴塗角度應符合技術要求，以便獲得較大的壓實力和最小的回彈。對於噴塗厚度小於100mm厚的噴塗層可一次噴塗完成。
（4）、噴塗層表面整形：待噴塗產品表面乾燥約半小時後，根據保溫或吸聲工程的不同要求，使用毛滾、鋁輥、壓板或鋁合金槓尺等不同整形工具進行表面整形。
（5）、在整形後的產品表面再次噴塗粘接劑面塗層，以增強表面強度。如設計要求表面著色，可在面塗層完工後噴塗色漿著色。
（6）、噴塗後的施工現場應及時清理，將回彈料清除現場，並拆除噴塗防護等。
保護及注意事項
對噴塗後的保溫吸聲層，應提供通風、乾燥環境，通常在平均溫度25℃，相對濕度≤60%時，依據不同厚度乾燥固化時間為24~72小時，此後可進行裝飾等其他工序。
施工注意事項
對噴塗後的保溫吸聲層，應提供通風、乾燥環境，通常在平均溫度25℃，相對濕度≤60%時，依據不同厚度乾燥固化時間為24~72小時，此後可進行裝飾等其他工序。
噴塗成品保護
噴塗前應安裝各種管線、風道等設備吊掛件，避免噴塗完工後在基面鑽孔、剔鑿。
噴塗成品在乾燥固化期間，避免受到機械碰撞及雨水沖刷。
對於噴塗層局部因受到碰撞而造成破損時，應進行局部修補；對於經常處於容易受到機械碰撞的部位，可貼覆玻璃纖維布或其它防護材料，用以對纖維層表面進行保護。
保持噴塗區域環境清潔，避免灰塵飛揚，污染成品噴塗層表面。噴塗施工過程中，噴塗操作人員應按照國家勞動保護條例相關規定，佩帶防塵口罩，高空操作人員應佩帶安全帶等防護用具。
技術產品介紹
無機纖維噴塗噴塗技術實際套用，興起於上世紀七十年代歐美已開發國家。我公司與上世紀八十年代率先將無機纖維噴塗技術套用於耐火隔熱方面，自主創新地主持了多項石化。化工等各類大型窖。爐新建。擴建、改造工程，在本行業享有盛譽。
近些年來，隨著建築業突飛猛進的發展，建築保溫隔熱材料的選用問題日漸突出。我公司將無機纖維噴塗工藝套用於建築牆體的保溫。鋼結構的防火方面，大大的拓展了此項技術的實際內容。
無機纖維噴塗技術採用無機纖維材料加入粘合劑，以噴塗方式將其材料與基本牢固的粘結在一起，並在表面做保護層，達到防火、保溫目的。
無機纖維噴塗有多種類型，根據用戶使用性質與使用要求，如防火、保溫、吸音等，本技術將採用不同的材料與不同的粘合劑配料組合。
