焊接檢驗尺

焊接檢驗尺

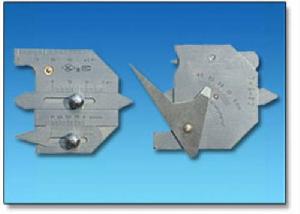

在中國,M306041型是套用最為普遍的焊接檢驗尺。其主要由主尺、滑尺、斜形尺三個零件組成,是用來測量焊接件坡口角度和焊縫寬度、高度,焊接間隙的一種專用量具。適用於焊接質量要求較高的產品和部件,如鍋爐、壓力容器等。本產品採用不鏽鋼材料製造,結構合理、外型美觀、使用便利、適用性廣,是焊工必備的測量工具。

簡介

該卡尺被列入機械工業委員會電器局企業標準:JB/DQ9004——87工業鍋爐質量分等標準

焊接檢驗內容包括從圖紙設計到產品制出整個生產過程中所使用的材料、工具、設備、工藝過程和成品質量的檢驗,分為三個階段:焊前檢驗、焊接過程中的檢驗、焊後成品的檢驗。檢驗方法根據對產品是否造成損傷可分為破壞性檢驗和無損探傷兩類。

套用領域

1)焊前檢驗

焊前檢驗包括原材料(如母材、墊板等)的檢驗、焊接結構設計的檢查等。

2)焊接過程中的檢驗

包括焊縫尺寸的檢查、夾具情況和結構裝配質量的檢查等。

3)焊後成品的檢驗

焊後成品檢驗的方法很多,常用的有以下幾種:

(1)外觀檢驗

焊接檢驗尺 焊接檢驗尺

焊接接頭的外觀檢驗是一種手續簡便而又套用廣泛的檢驗方法,是成品檢驗的一個重要內容,主要是發現焊縫表面的缺陷和尺寸上的偏差。一般通過肉眼觀察,藉助標準樣板、量規和放大鏡等工具進行檢驗。若焊縫表面出現缺陷,焊縫內部便有存在缺陷的可能。

(2)緻密性檢驗

貯存液體或氣體的焊接容器,其焊縫的不緻密缺陷,如貫穿性的裂紋、氣孔、夾渣、未焊透和疏鬆組織等,可用緻密性試驗來發現。緻密性檢驗方法有:煤油試驗、載水試驗、水沖試驗等。

(3)受壓容器的強度檢驗

受壓容器,除進行密封性試驗外,還要進行強度試驗。常見有水壓試驗和氣壓試驗兩種。它們都能檢驗在壓力下工作的容器和管道的焊縫緻密性。氣壓試驗比水壓試驗更為靈敏和迅速,同時試驗後的產品不用排水處理,對於排水困難的產品尤為適用。但試驗的危險性比水壓試驗大。進行試驗時,必須遵守相應的安全技術措施,以防試驗過程中發生事故。

(4)物理方法的檢驗

物理的檢驗方法是利用一些物理現象進行測定或檢驗的方法。材料或工件內部缺陷情況的檢查,一般都是採用無損探傷的方法。無損探傷有超音波探傷、射線探傷、滲透探傷、磁力探傷等。
