瀝青脆點儀主要用途
瀝青脆點儀工作原理
在一定的金屬片上塗一層瀝青薄模，在裝有冷卻裝置的保溫筒內，通過手柄使金屬片彎曲，隨著溫度的降低瀝青薄模的溫度易逐漸降低，當降至某一溫度時，瀝青薄模在規定彎曲條件下產生斷裂時的溫度(用酒精溫度計顯示)即為瀝青的脆點。
英文名稱
Asphaltbrittle pointinstrument

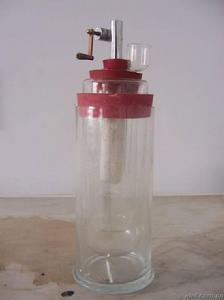

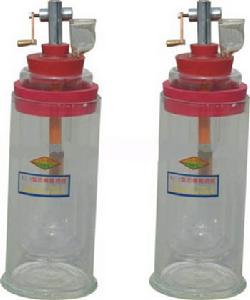

瀝青脆點儀主要結構：
由底座、保溫筒、溫度計、下夾板、上夾頭、固定桿、基台、導軌滑塊、手柄等零件組成。
瀝青脆點儀試驗方法
1、將儀器擦淨，使之透明，以觀察試驗中的試樣變化。
2、將瀝青試樣加熱融化，脫水，冷卻後稱取器重量相當於0.4立方厘米瀝青試樣，將其置於乾燥筒內加熱，使瀝青熔融塗裹於金屬片上(要均勻)其厚度為0.5毫米，之後讓塗有瀝青的鋼片在室溫下冷卻1小時。
3、取下的橡皮塞，在保溫筒內放入適量固態二氧化碳和乙醇混合物(或)按原樣裝好。
4、取下的橡皮塞，(固定在塞的整體裝置)將塗有瀝青的鋼片小心的夾在儀器的上、下夾頭之間。
5、裝上小橡皮塞及其他附屬檔案，按原樣裝配好，將溫度表自可動桿的頂部圓孔中插入。
6、通過抽氣調整保溫瓶內的冷卻速度為每分鐘降低1°C。
7、當溫度降低到預計的脆點溫度前100°C左右時，即開始擺動儀器的手柄，擺動手柄速度控制在沒分鐘5轉，此時滑塊從第一台階升至第二台階，其高度差為3.5毫米，鋼片亦隨之彎曲呈弓形，然後按此速度反擺手柄原位置(第一台階)，鋼片伸直。
溫度每減低一度，按以下步驟重複一次。
8、當試件出現裂紋時的溫度即為該瀝青試樣的脆點。
瀝青脆點儀注意事項
瀝青脆點儀主要技術指標
1、工作溫度 -38℃～30℃
2、彎曲行程 3.5mm, 0.2mm
3、試片 41mm×20mm×0.15mm
