用途
用於評估瀝青混合料永久變形（車轍）和疲勞斷裂特性的儀器。在各種不同的溫度和約束條件下對圓形試樣施加垂直和水平荷載，測試數據套用於預測道路性能的模型中。可以執行AASHTO TP7規範的測試。1.恆高度重複剪下測試（RSCH）；2.恆應力比重複剪下測試（RSCSR）；3.簡單重複剪下測試（SS）；4.恆高度頻率掃描（FSCH）。
概述

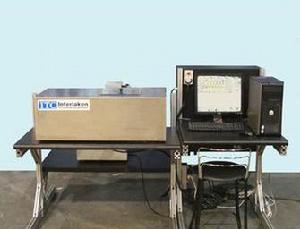

剪下試驗機是一套閉環反饋液壓伺服系統，在可控溫度條件下對瀝青混合料施加軸向荷載和剪下荷載。由下列幾個主要部分組成：測試環境室、測試控制系統、液壓系統、環境室控制系統、測量感測器。測試環境室包括反力架和剪下台，也內置各種功能部件，如溫控系統部件、壓力控制系統部件、液壓載入頭以及輸入輸出感測器。反力架極其堅固，不會因為反力架變形影響精密的位移測試。剪下台在測試過程中用於保持試件，並對試樣施加剪下荷載。技術參數
測試試樣直徑150mm或200mm、高25-80mm；還可以測試203mmX305mmX105mm的塊狀試樣。垂直載入滑塊行程為+/-28mm，水平載入滑塊行程為+/-12.8mm。
低摩擦軸承，在3000N以下的荷載水平，摩擦力控制在50N以內；在3000N到25000N的荷載水平，摩擦力在載入力的1%以內。
自動壓板夾緊系統，方便試樣的垂直、水平夾緊放鬆，確保在高剪下力作用下不會產生試樣壓板滑動和旋轉。每個壓板夾緊力在150kN以上。
軸向位移感測器：
輸入電壓: ±15V (± 2%)
位移行程: ± 28mm
非線性度: ± 0.10%
重複性: ± 0.01%
感測器溫度係數: 10 PPM/°F
電子溫度係數: 55 PPM/°F
輸出: ± 10V DC
剪下位移感測器：
輸入電壓: ± 15V (± 2%)
位移行程：± 12.8 mm
非線性: ± 0.10%
重複性: ± 0.01%
感測器溫度係數: 10 PPM/°F
電子溫度係數: 55PPM/°F
輸出: ± 10V DC
軸向和剪下荷載感測器技術規格：
測試範圍 ：20kN
輸出mV/V: 2mV
靜態輸出誤差:額定輸出的 ±0.05 %
非線性: 滿量程的0.05%
遲滯: 滿量程的0.03%
非線性: 滿量程的0.02%
拉、壓載入對稱性 ：± 0.1
溫度補償範圍: 0°F to +150°F
溫度零點漂移: 0.08%滿量程/100°F
溫度靈敏度: 0.08%讀數/100°F
安全過載能力：300%額定荷載
