用途
模擬生產熱拌瀝青混合料過程中發生的老化，用來測定試驗中老化瀝青樣品。
概述
該儀器使用熱質量極小的精密RTD感測器可對烘箱的溫度進行取樣傳輸給控制器，PID 方式工作的控制器精確顯示測試溫度並控制測試過程。
英文名稱：
Asphalt thin-film oven

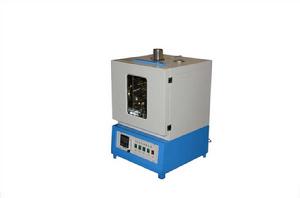

瀝青旋轉薄膜烘箱圖冊技術參數
控制器：微電腦程式處理器
顯示器：液晶顯示
溫度範圍：最高至200℃
淨重：115Kg
體積：40″W×36″H×26″D
結構說明

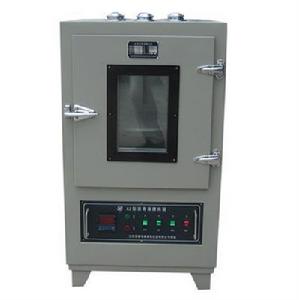

瀝青旋轉薄膜烘箱1、總體安排：主體由薄鋼板構成，上半部是裝有雙重門的工作室，下半部是電器控制部分和機械減速傳動裝置，外表噴漆。
2、觀察：工件室門是雙重形式，內層厚約30mm，外層厚約50mm，中央裝有方形玻璃觀察窗。在室內有照明燈，可以在測定進行時能方便池從外面看到室內狀態，溫度計從上部前面插入。
3、加熱：加熱裝置在工作室底部，採用空氣自然對流法加熱空氣。通過上下和背後的風道均勻加熱工作室。
4、保溫和控溫：工作室和箱殼之間是保溫層和風道，為使工作室內溫度不致外導而影響恆溫和恆溫靈敏度，保溫層內充填玻璃纖維，風道和工作室壁上噴高銀粉漆。控溫分粗細兩種，通過長轉換開關在0、1/3、2/3、1、三段中的轉換，改變電熱絲加熱功串獲得粗略的升溫和控溫。調整安裝在工作室上部的電接點溫度計觸點，獲得指定的工作溫度。
5、工作室：工作室中央裝有可以放置四隻瀝青盛樣皿的轉盤它由電機帶動。也可以取去轉盤，作為普通很恆溫箱使用。
注意事項
1、啟動轉盤，其轉數應控制在15±0.2轉/分鐘.
2、恆溫控制在163±0.5℃,控溫儀數字顯示值與烘箱內溫度計指標值有微小差距,應以烘箱內溫度計值為準,如控溫儀顯示值與撥盤開關值不符時,可調節儀表後方旋鈕向“+”或“-”使之一致。
3、定期檢查減速箱內潤滑油情況。
操作規程
1、啟動電源，升溫時使用加熱“I”檔，並設定控溫儀至所需溫度，當欲達到所需溫度時，改變加熱“I”檔為“1/3”或“2/3”檔位，直至懸掛在烘箱內部的溫度計指示溫度為“163±0.5℃”平衡。
2、按試驗方法，稱取一定量瀝青試樣，裝入縮口試樣瓶，再均勻地安在轉盤上，當含有樣品的瓶不足8個時，也應將空瓶對稱裝上。
3、啟動空氣壓縮機對烘箱供氣，當達到規定時間後，停止加熱，轉盤停轉，再開啟工作室門將瓶取出。
使用方法
1、電源設備：應在供電線路中裝有超負荷的保險裝置，供此箱專用。並具有良好的接地裝置。
2、校平烘箱：使轉盤在水平面上旋轉，旋轉時與水平面的傾角不得大於3度。
3、溫度校正：
A、裝上溫度計(溫度計水銀球底部距離轉盤項面約6.4mm)校對電接點溫度計至所需溫度163℃。
B、關閉配電盤上所有開關，將電源插頭插上，打開電源開關。
C、將3段轉換開關指向1的位置，待整個工作室溫度上升至所需溫度時(163℃)應檢查工作溫度計讀數，通過調整電接點溫度計觸點來獲得工作室的正確溫度。粗略估計163℃恆溫功率1300瓦，這時應把3段轉換開關指向2/3處(1600w)待整個工作室在電接點溫度計控制下，恆溫15min，既可進行瀝青薄膜測定。
4、將盛有試樣的盛樣皿放置轉盤上，關閉烘箱，使轉盤旋轉，恆定烘箱溫度在163℃。
5、在箱子運轉中，室內照明燈不要隨意啟開，以免影響工作室溫度的穩定。
6、完畢後，必須切斷各個開關。
