漏斗屏

北京市西四環內，長安街延長線旁，2008年北京奧運會籃球預賽和決賽比賽場館――北京奧林匹克籃球館，是一座設計先進、功能齊全的現代化綜合體育館，奧運會後可舉辦各種大型賽事和大型文化演出活動。該場館占地面積16.8萬平方米，總建築面積6.3萬平方米，地下三層，地上四層，可容納觀眾1.8萬人。走進場館，“漏斗”形的中央吊斗屏系統格外引人注目――這就是國內首套全彩高清LED顯示系統。該系統由中央斗型彩屏和包廂層環形彩屏兩大部分組成，顏色鮮艷明亮，無論處於場館內那個位置，都可清晰地看到螢幕上的內容。

任何位置都可看到螢幕
走進場館，“漏斗”形的中央吊斗屏系統格外引人注目――這就是國內首套全彩高清LED顯示系統。該系統由中央斗型彩屏和包廂層環形彩屏兩大部分組成，顏色鮮艷明亮，無論處於場館內那個位置，都可清晰地看到螢幕上的內容。據了解，這套顯示系統在比賽中可完成精彩瞬間捕捉、奇特鏡頭回放、現場同步直播、賽況信息播報、計時記分統計、廣告播出等多項任務。不僅能滿足籃球比賽的需要，還可滿足文藝演出的使用要求，可實時轉播和播放背景畫面等。
玻璃幕牆節能保溫能自潔 幕牆外面是金衣
金光蕩漾的北京奧林匹克籃球館，其外立面是由一塊塊的鋁合金板“貼”成的。在“貼”前，這些金色鋁板還被進行了穿孔裝飾，然後經過掛扣件和結構膠扣在玻璃肋上，從而形成錯落有致的整體平面，給人一種波浪蕩漾的感覺。在籃球館外立面的頂部，金色鋁板被“貼”成參差不齊的鋸齒狀，猶如熟透的麥穗般隨風蕩漾。
緊挨著金衣的一層是low�E玻璃幕牆體系。low�E玻璃又叫低輻射鍍膜玻璃，因為它鍍的膜層表面輻射率很低而得名。這種不到頭髮絲1%厚度的低輻射膜層對紅外熱輻射的發射率很高，能將80%以上的遠紅外熱輻射反射回去，利用low�E玻璃合成中空玻璃，與普通單片玻璃比較，夏季就可以節能60%以上，冬季可以節能70%以上。
北京奧林匹克籃球館的low�E玻璃表面採用了中國科學院自主開發的納米易潔鍍膜，經過了鍍膜處理。這項技術改變了過去易潔玻璃採用憎水材料的方法，採用納米級超親水材料對玻璃進行處理。一旦水接觸玻璃表面就會形成均勻的水膜，同時完全浸濕玻璃和污染物，最終通過水的重力將附著於玻璃上的污染物攜帶走，從而達到清潔的效果。為減少太陽輻射對建築物內部的影響，在外挑玻璃肋和幕牆的第二面上進行了彩釉處理。同時在幕牆的第三面增加了一層低輻射鍍膜，可以有效的防治冬天室內熱量向外輻射。通過納米材料鍍膜、彩釉、中空、低輻射鍍膜等多道立體設防，使五棵松體育館的外牆性能得到較大改善。使玻璃幕牆具有很強的自潔功能，到達自然維護清潔玻璃的作用。
籃球館周邊都是橋 不怕熱脹冷縮引導觀眾出入
由於籃球館的正負零（競賽層）是在自然地平面以下，觀眾的出入處相對於比賽場地標高10米。為此，為了防止賽會期間的擁堵，特別設計修建了出入場橋疏散觀眾。賽時，觀眾將從各方向的場橋上進出。
北京奧林匹克籃球館東、西、北三面，六座與場館進出口相連線的混凝土橋，這六座橋在建設上很有特色，普通的橋兩端都是固定的，而與五棵松場館連線的這六座出入場橋則只有一端是固定的。在建設時為了防止由於熱脹冷縮使橋體出現裂縫，所以在出入場橋主梁與場館進出口的連線處安裝了可調活動支座，幾厘米的調動區間可以對橋進行微調，使溫度變形通過可調活動支座釋放，進而避免裂縫的產生。
在場館南門，有一座似橋非橋、寬60米的平台，這座平台的作用與混凝土橋的作用是一樣的，二者的區別是，混凝土大橋下面是空的，而這座平台的下面卻是一座籃球訓練館，在它的頂層為兩層，下層為現澆混凝土框架梁和板，上層加鋪一層預製蓋板，兩層中間空間作為排水層，上表面是用石材鋪裝的。籃球館的南面正對著長安街，交通便捷，奧運會舉辦時，這個大平台是觀眾的主要出入口。
首套全彩高清LED顯示系統落戶籃球館
走進場館，“漏斗”型的中央吊斗屏系統格外引人注目――這就是國內首套全彩高清LED顯示系統。據介紹，這套顯示系統在比賽中可完成精彩瞬間捕捉、奇特鏡頭回放、實時直播同步、賽況信息播報、計時記分統計、廣告播出等多項任務。可滿足奧運會籃球比賽和NBA籃球比賽的需要。

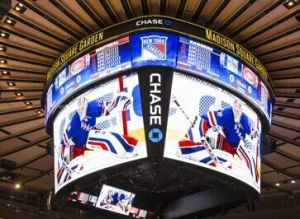

整套系統由漏斗屏、環形屏及計時記分控制系統三部分組成。其中，懸掛於場地正中央的顯示屏自重22噸，因形似漏斗，俗稱漏斗屏。 漏斗屏具有升降功能，在螢幕上方有四台升降機組。漏斗屏的升降由計算機系統控制，最高可升至斗屏底部距地面15.922米。可根據觀眾視角和客戶需求升降以達到最佳的顯示效果。
而看台層環形顯示屏，安裝在場館首層內廊一周，由110面螢幕組成。主要用來播放渲染現場熱烈氣氛的視頻圖像，比如焰火、水流噴灑等場景。
賽場計時記分控制系統可綜合設定和控制賽場分數和時間，將比賽結果通過控制室內的設備投放到漏斗顯示屏和看台層環形顯示屏上，並同步更衣室計時時鐘和比賽時鐘，使得賽場秩序井然有序，比賽結果更加準確、公正。不久將來，國內球迷足不出“戶”也能欣賞到世界頂級的“NBA” 賽事。
相關人員乘電梯可直入場館
籃球館的東、西兩面各設有兩座鋼結構外罩玻璃幕牆的室外樓電梯間。這4座室外樓電梯間也是進出場館的通道，是在奧運會期間專門提供給貴賓、官員和運動員、教練員、記者、志願者和工作人員使用的。原先設計是混凝土結構，後來考慮到與場館鋁板幕牆相配匹，改用了鋼結構外罩玻璃幕牆。
擋土牆隱藏雨水泵房
在場館的四周，一圈用混凝土築成的圍擋就是擋土牆，由於比賽場心與自然地坪有10米的高差，所以有了這道牆。在擋土牆的裡面設有7座雨水泵房，周邊建了8個蓄水池，可以收集雨水用來澆灌場館外的花壇，也是籃球館雨虹利用的重要組成部分。
地下車道直通北部商業區
籃球館地下環行車道及出入口呈“馬蹄”形，車道全長800餘米，環繞場館一周，瀝青路面，雙向車道，設有臨時停車場，是為運動員、服務車輛通行而設定的。籃球館環行車道通過兩條地下通道直通商業區地下停車場，兩者連成為一體。它在奧運會時將成為集餐飲、住宿、休閒、購物、娛樂為一體的商業區，總面積為30萬平方米。
休閒廣場落戶場館南
北京奧林匹克籃球館的文化廣場由四個跌水壇、夜景照明、園林景觀和停車場組成，鋪裝面積約8萬平方米。建成後，這裡將成為觀眾們觀看比賽之餘休閒娛樂的場地。
雨洪系統每年可收集雨水8645立方
籃球館雨洪系統按照北京市每年平均降雨量571.9毫米計算，每年可收集雨水8645立方米。屋面雨水排放系統由雨水斗、懸吊管、立管和排水管組成，雨水斗是系統的重要組成部分，共安裝了68個，其中，排水能力每秒36升的虹吸雨水斗22個，每秒30升的46個。按北京市50年暴雨溢流重現期的強度來設計。雨水收集系統，分別由8個高約2.2米、寬4.3米的泵房集水池組成，總容量可達530立方米。
體育館屋面總匯水面積16796平方米，虹吸雨水系統總排水量每秒可達1241.22升，在短時間內通過虹吸系統就能將屋面積水全部排出，大大減輕因雨水滯留給屋面所帶來的承載壓力。該系統還有一個顯著特點，排水立管，一改人們常見的外露式為暗藏式，起到了美化外觀的效果。
雨水經屋面虹吸雨水斗排入系統管道，流入集水池，通過提升泵排出，可用來綠化澆灌、路面噴灑、沖洗廁所、水景補給等，稍加處理後亦可用於中水補充。
消防“水炮” 顯神威
賽時可容納1.8萬名觀眾的五棵松籃球館，走進場心，仰望四周，近40多米高的鋼屋架馬道下弦20公分處，均勻分布著12個白色透紅的消防“水炮”，橢圓形的場心，東、西向各安裝兩個，南北向各安裝4個，時刻窺探著館內的“一星半點”，當館內出現火點時，它可平轉330度、仰視80度、下腑65度，半徑50米是它的射程範圍，自行進行精確定位，然後，開啟炮門，以每秒9公斤的出水壓力、30升的出水量“傾巢出動”，直擊火點位置，達到快速滅火的功效。
與水炮相配套的設有16台雙波段探測器（俗稱紅外攝像頭），一旦感應到一定濃度的煙霧，感應裝置將自動報警傳至消防中控室，捕捉起火點，12個消防“水炮”自動彈射出水，保證同時有兩股水柱到達著火點，快速控制火情蔓延。
此外，賽場內座椅全部為軟包座椅，非常舒適和人性化。場地周圍為金屬構件搭設的看台，東西兩側為電動可伸縮的活動看台，可方便舉辦各種活動。比賽場館二層設有45個包廂，大包廂29個，小包廂16間。包廂層裝飾為竹木吊頂和地板，牆面為澳大利亞砂岩。
