概述

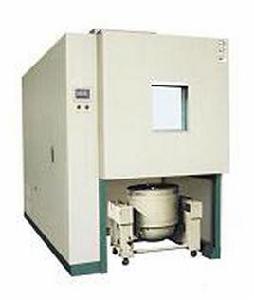

產品參照GB10592-89高低溫變化試驗箱，GB10586-89濕熱試驗箱相應技術條件設計製造，與振動台連線做高低溫、濕熱及振動試驗。主要為航天、航空、石油、化工、電子、通訊等科研及生產單位提供溫濕度變化環境，同時可在試驗箱內將電振動應力按規定的周期施加到試品上，供用戶對整機（或部件）、電器、儀器、材料等作溫濕度、振動綜合應力篩選試驗，以便考核試品的適應性或對試品的行為作出評價。與單一因素作用相比，更能真實地反映電工電子產品在運輸和實際使用過程中對溫濕度及振動複合環境變化的適應性，暴露產品的缺陷，是新產品研製、樣機試驗、產品合格鑑定試驗全過程必不可少的重要試驗手段。
產品用途
，供用戶對整機（或部件）、電器、儀器、材料等作溫濕度、振動綜合應力篩選試驗，以便考核試品的適應性或對試品的行為作出評價。與單一因素作用相比，更能真實地反映電工電子產品在運輸和實際使用過程中對溫濕度及振動複合環境變化的適應性，暴露產品的缺陷，是新產品研製、樣機試驗、產品合格鑑定試驗全過程必不可少的重要試驗手段。
試驗箱構成
試驗箱由以下幾部分構成：試驗箱箱體，運動連線系統，控制系統，製冷/除濕系統，加熱/加濕系統，風道系統等。
符合標準
產品滿足GB10586-89、GB10589-89、GB/T2423.3-93、IEC68-2-3、GB2423.1-89、IEC68-2-1試驗A寒冷、IEC68-2-30、GB/T2423.4-93試驗Db 等標準設計製造及計量。
主要技術參數
1、工作室尺寸：1000×900×1100㎜（深×寬×高）；WSZD-100
5、升溫速率：≥1℃/min
6、降溫速率：≥1℃/min
7、控制精度： ≤1℃
8、溫度均勻度：≤2℃ （-40～100℃）
9、溫度波動度：±0.5℃
10、濕度控制精度：±3%RH；
11、製冷方式：機械製冷/風冷或水冷
12、電源：交流380V±10%，50Hz±5HZ，三相五線制
13、安裝總功率：約13.4Kw
以上技術數據均在室溫20±5℃、水溫25℃，冷卻水壓力0.15～0.3MPa，相對濕度≤85%R.H，溫度恆定兩小時。
系統構成
溫濕振三綜合試驗箱由以下幾部分構成：試驗箱箱體，運動連線系統，控制系統，製冷/除濕系統，加熱/加濕系統，風道系統等。
試驗箱箱體
試驗箱箱體採取拼塊式結構現場安裝:整個試驗箱由試驗箱箱體、風道系統、加熱系統、製冷系統、電器控制櫃，制冷機組組成,制冷機組置於試驗箱的後部,同時便於設備的安裝，採用獨立的電器控制櫃，便於操作。 試驗室內壁採用SUS304#不鏽鋼板製造，箱體外殼採用冷軋鋼板加工成型，表面經酸洗磷化處理後靜電噴塑（計算機色）。箱體保溫材料採用阻燃聚胺脂發泡加玻璃纖維綿，保溫效果良好，試驗箱外表面不結霜，不凝露。試驗箱的大門密封採用環保矽橡膠條，耐高低溫，抗老化，密封性能良好。為了防止低溫試驗時門框和門的邊沿凝露或結霜，門框和門的邊沿設定有電熱除霜裝置 。箱體底部設有溢流孔，可將箱內的冷凝水匯集後集中排出箱外。在壓縮機的底部設有接水盤，將壓縮機、低溫管路結霜所產生的水集中排出室外以免散流於地面。.控制臺採用專用模具一次成型,美觀大方，安裝方便箱體正面設有多層中空電阻膜加熱防霜玻璃觀察窗，試驗箱內設有可開關控制照明燈，以便觀察。
運動連線系統
整個試驗箱固定在可水平移動,上下升降的升降平台上,便於試驗箱與振動台連線做溫度、濕度、振動綜合試驗。升降平台水平最大位移2500㎜,上下升降最大徑距1200㎜,升降平台最大起升重量2T,設備自重≤1T。試驗箱箱體底部預留有與振動台連線的活動接口，接口尺寸ф200㎜一個（做垂直振動時使用）、1000×1000㎜一個（做水平振動時使用），試驗箱與振動台接口處留有可供振動台台面垂直、水平振動時產生位移的足夠空間，便在試驗箱頂部預留有減壓口，以便緩衝振動台振動時，試驗箱內產生的壓力增大。試驗箱與振動台台面的接口連線處採用耐高低溫的有機複合材料加工成圓型（方型）波紋管狀，
具有高強度、高柔軟性、高密封性、高絕熱性，並能長期耐高低溫、潮濕的密封體，採用雙層密封，密封效果良好，試驗箱配有三塊盲板，採用不同的盲板可分別做高低溫垂直振動試驗、高低溫水平振動試驗和單獨的溫濕度循環試驗，由於盲板較重，為了便於更換盲板，設備可選配有移動小車三個，小車高度與試驗箱底部齊平，當需要更換盲板時，將所換盲板用小車推倒試驗箱接口處，即可方便輕鬆更換。試驗箱與振動台連線時，試驗箱自動水平移動到振動台連線位置，然後按所需高度升降到接口連線位置，即可與試驗箱進行溫濕度振動試驗。
控制系統
3.1溫濕度測量感測器：採用PT100高精度鎧裝溫濕度感測器；
3.2中央控制器： 採用日本“普羅非斯”5.7寸中文彩色觸摸顯示屏及德國“西門子”公司生產的PLC編程器和德國“西門子”溫度模組組成的控制系統（該系統是本公司自行研發並有自主智慧財產權的科研成果），控制系統穩定可靠，可顯示設定參數、試驗曲線、運行時間、故障記錄、歷史記錄及幫助信息、加熱器工作狀態， 同時具有試驗程式自動運行；控制程式的編制採用人機對話方式，僅需設定溫度、濕度、時間就可實現自動運行功能；檢測裝置能自動進行詳細的故障顯示及報警。
a.人機對話界面：STN 彩色 LCD，64色，自帶128KB SRAM - 鋰電池進行數據備份。可選用CF卡進行擴充，並進行數據保存。採用5.7寸彩色液晶觸摸顯示屏，漢字選單提示設定精度：溫度：0.1℃； 濕度：0.1%RH； 時間： 1min。
b.程式容量大：可自行編制修改並存儲20個程式，每條程式可設定99段，每個程式最多可循環999次；
c.控制運行方式：程式運行方式、恆定運行方式；
d.試驗數據顯示：可顯示設定溫度、設定相對濕度、實測溫度、實測相對濕度、總運行時間、段運行時間、段剩餘時間、加熱加濕狀態、日曆時間等；
e.數據輸出方式：可選配微型數字印表機，列印時間間隔可以設定；
f.故障信息顯示：當設備發生異常狀況時，顯示屏將用中文顯示故障狀態、可能的原因和推薦的解決方法；
g.內置PLC功能：設備採用西門子公司生產的PLC，直接驅動各執行部件，邏輯運算由PLC完成；
h.設備配有工作時間累計計時器一個；設備有開機自檢及自動報警及管理功能；
i.制冷機工控自動控制：具有能量調節功能，根據不同的試驗條件，自動選擇制冷機工作狀態，達到節能降耗的目的；
j.具有曲線記錄功能：通過擴展CF卡，可保存實際測量的溫度、濕度；設定溫度、濕度及採樣時刻的時間：能夠存儲360天（在採樣周期為1.5分鐘）曲線記錄；
k.具有斷電保護功能：有斷電保護功能和自動開啟功能，用戶可根據需要進行設定。
l.配有標準的RS232通訊接口
3.3功率控制：執行元件採用固態繼電器，控制可靠、無噪聲、無電網污染；
3.4主要電器元件：斷路器、漏電保護器、交流接觸器、熱繼電器採用國際名牌“LG”
產品，固態繼電器採用德國 “佛朗克”產品。
製冷/除濕系統
4.1製冷壓縮機：採用由法國“泰康”或德國“比澤爾”公司生產的半封閉工業壓縮機組組成的製冷系統。該型號壓縮機製冷量大、噪音小、能耗低、效率高，能夠長期、穩定、可靠的運行；製冷系統還採用先進的PLC控制，能量調節冷端輸出方式，超越了傳統意義上的冷熱平衡控制方式，通過PID調節來滿足要求，大大降低了用戶的使用費用，延長設備的使用壽命，提高設備使用的經濟性；有利於降低設備的噪聲， 改善試驗室的工作環境。
4.2製冷蒸發器、光管除濕器採用美國成套設備，單面焊，冷擴；
4.3冷卻方式：風冷或水冷式（採用水冷時，水溫≤25℃，供水壓力應在0.15Mpa～0.3Mpa）；
4.4主要製冷配件：電磁閥、截止閥、過濾器、壓力控制器、油分離器、板式換熱器等均採用進口名牌產品。
4.5製冷劑：採用環保製冷劑R404A
4.6採用優質無氧銅管、充氮焊接工藝（傳統方式採用普通銅管，直接焊接方式，易使銅管內壁產生氧化物，造成製冷系統堵塞，使試驗箱不降溫或降溫慢）
加熱/加濕系統
加熱系統位於空調室內，由多組鎳鉻合金螺紋電加熱器和聚四氟乙烯航空鍍銀護導線構成。加濕系統位於風道系統內，由不鏽鋼加濕器構成。
風道系統
風道系統位於試驗室後部的夾層，其內分布加熱器、加濕器、製冷蒸發器、除濕蒸發器、風葉、溫濕度採樣感測器等裝置。當風機高速旋轉時，將工作室中空氣從下部吸入風道內，與加熱器、製冷蒸發器產生的熱量和冷量在風道內充分混勻從上方吹出，在工作室中與試品進行熱交換後的空氣再被吸入風道內進行混勻；反覆循環，從而達到目標溫濕度要求，同時保證試驗室內獲得較高的溫濕度均勻度指標。
完善的安全保護裝置
控制系統檢測到下列保護裝置（部分）動作時，會自動切斷整機電源，並進行聲光報警提示。
工作室超溫保護
電源缺相、相序錯保護
鼓風電機過流保護
制冷機超壓及過載保護
製冷系統配有缺油保護裝置
冷卻器缺水保護
加熱、加濕器短路保護
冷卻水超溫保護
