溫控包覆機

設備的主要功能是為需要進行包覆操作的產品提供旋轉驅動、為包覆層的硫化固化提供溫度控制環境。 籠式卡箍為助推器發動機旋轉提供了安全的夾持方式,其中剖分部位採用S形接縫,避免轉動時產生跳動。 助推器包覆機所有驅動設備、加熱設備、控制系統、循環風機均安裝在機頭上。

包覆機是應航天集團某廠的要求專門開發研製的。
設備的主要功能是為需要進行包覆操作的產品提供旋轉驅動、為包覆層的硫化固化提供溫度控制環境。
其機頭上設定的兩套驅動裝置可以實現:直徑≤200mm(卡盤裝小型產品)和直徑為500~600mm(卡箍裝大型助推器)的旋轉驅動,驅動轉速分別為0~200r/min和0~50r/min。
採用風機循環能夠長時間(連續12h以上)將溫度控制在常溫至100℃之間的任意值;2、升溫能力:1h內能達到100℃;3、最高使用溫度:100℃;4、保溫性能:不通電時爐內溫降不超過15℃/h;5、溫差:不出現局部過熱,在上下各設一處測溫點,保溫時溫差Δt不超過±2℃。
托輥為無縫鋼管焊接後加工而成,為適應不同產品長度,採用單端限位的整體長托輥結構,適應長度≤1000mm的多種規格。

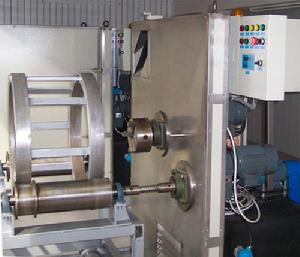

籠式卡箍為助推器發動機旋轉提供了安全的夾持方式,其中剖分部位採用S形接縫,避免轉動時產生跳動。特別設計了單向驅動離合器,在驅動電機突然停轉時,驅動離合器允許產品繼續以慣性轉動直至停止,避免產品滾出托輥。
助推器包覆機所有驅動設備、加熱設備、控制系統、循環風機均安裝在機頭上。

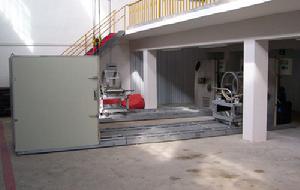

活動保溫箱和隔熱軌道底盤組成了保溫工作間,使產品可以在良好的隔熱環境中得到加熱保溫,實現恆溫固化。保溫箱後部設定了雙層玻璃窗,在保證透光性的同時散熱量最小。移動保溫箱箱體及軌道底盤,均採用聚氨酯現場發泡工藝製作隔熱層,節能效果顯著。
架車推入固化箱到位後,鎖定裝置自動將支撐架車穩妥鎖定,同時由導向軸對正單向離合器驅動端,滑套在彈簧力作用下與驅動斜齒嚙合。架車必須在開鎖後才能拉出
全中文人機界面,使設定運行參數、監視系統工作狀態、根據提示信息快速排除故障等工作變得簡單高效。傻瓜式智慧型控制系統使操作變得易學易用,操作員培訓只需要幾分鐘即可完成。
