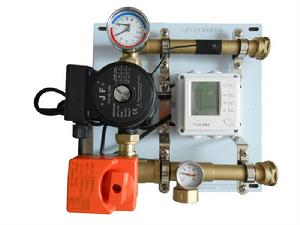

混水系統

工作原理及作用

通電後，進水閥門無條件打開，熱水進來，當系統檢測到水溫高於35度時，水泵工作。具體如下。例如，當用戶設定溫度為50度時，當進水溫度低於50度時，進水閥門全部打開；當進水溫度高於50度時，進水閥門自動關小，回水閥門同步打開，供回水按比例混合，自動調整為50度。
國家規定必須低於60℃，超過60℃會造成甲醛超標，地暖管壽命降低，爆管等惡劣現象，而本系統能有效解決這些問題

主要套用範圍及特點

集中供暖+地暖
鍋爐+地暖
散熱器，地暖混裝系統
本混水系統採用國際領先的禁止水泵，耗電低（最低46瓦，最高100瓦）噪音低≤45db，壽命長，可連續5000h連續工作（有水）

技術參數

進水溫度：0-99℃

輸出溫度：35-60℃
產品尺寸：330*330*200mm(寬*高*厚)
使用面積:160㎡（常規）
溫控精度：±2℃
流速：0.25-0.4m/s
揚程：6m
一次供水額定流量：1200L/h
二次供水額定流量：300L/h
分水器中心間距：210mm
最大工作壓力：0.8mpa
噪音≤45db
防護等級：IP44
功率：46-100瓦
材質：黃銅
進水方向：左進水或下進水

安裝注意事項

1本混水系統安裝前，應徹底檢查管路系統，是否連線可靠，並確保管道中雜質焊渣污垢已經清除乾淨，尤其是北方使用PPR管道焊接時，確保焊接後流量不能太小
2.供回水處均需加裝閥門，便於以後維護，保養，供水處必須加裝過濾器，以保護水泵，條件許可下儘量採用水平進水，其次是下進水。
3供回水連線正確，不得接反。
4本系統一般應安裝在乾燥通風處，以防受潮短路或被水噴濺，附近最好有地漏。
5安裝：配有專用支架（上下間距為220mm）
1用戶及調試人員在使用及調試中除溫控器及塑膠部位外，應嚴格遵守用電常識，一般不得觸摸其它金屬部位，以防燙傷及其它意外。
2.當用戶需要調整溫度時，只需按上下鍵即可
3.電動執行器的鏇鈕水平時為全關，垂直（與地面）為全開
4.手動操作：不通電時，按下電動執行器進行鏇鈕，呈垂直（與地面）狀態，相當於沒裝該系統，這時熱水應該能自然循環（這是一切工作的前提），如果不能自然循環，要檢查閥門是否全部打開及是否有壓差。

用戶注意事項

1每年冬季供暖前15天（不插電）需擰開水泵中間排氣螺絲，方法：用平口螺絲刀活動轉子，消除卡澀（全球各地水質不同，硬度不一樣有可能卡住）
2供熱後插上電源，供熱結束後前2天拔下電源
3嚴禁觸摸金屬部位，防止燙傷等其它意外。
1備好電氣接口，電源線RVV-3 0.75m?以上銅線，最大保險10A，AC230-180V，50HZ採暖系統必須與房屋的等電位接地線連線，可靠接地。
2如系統出現滲漏現象時或有觸及水泵的動作時，必須先切斷電源，關閉總閥門，以防意外事故發生，在做處理（最好請專業電路人員檢修或致電當地代理商）
3每年在供水開始前應檢查過濾器（室內外都要檢查）是否堵塞，一年至少清理一次。
4系統工作時水泵溫度較高，請勿觸摸水泵及金屬部位，以免燙傷，
5定期檢查電路的絕緣電阻，如有損壞請及時更換。
6注意防潮。

常見故障

序號	故障情況	造成原因	解決辦法
1	水泵噪音大	有空氣	1有空氣，排氣 2檢查閥門是否全部打開 3是否缺水或停水
2	水溫偏低		進水溫度是否偏低，調高溫控器的設定
3	水溫偏高		溫控器有故障，斷電，關閉閥門，更換溫控器
4	水泵不工作		水溫是否高於35℃，水泵是否卡住如卡住用螺絲刀轉動
5	水不能循環		1檢查所有閥門是否全部打開 2水溫是否低於35度

當確定通過上述辦法仍沒有排除故障，請致電當地代理商
（調試過程中，務必注意噴水及用電安全，安全第一，切勿隨意觸摸）

重要提示

1系統有效接地，防止漏電，嚴格遵守安全用電制度，如有問題，及時關閉總閥門和電源總開關，再做處理。
2每年第一次使用前，務必檢查水泵是否卡住。

相關規定

中華人民共和國行業標準<<地面輻射供暖技術規程>>JGJ142-2004中對於水溫的規定有以下幾點：
第3.1.1條低溫熱水地面輻射供暖系統的供回水溫度應有計算確定，民用建築供水溫度宜採用35---50℃，不應超過60℃，供回水溫差宜小於或等於10℃。最高水溫不超過60℃是影響地暖使用安全性的最重要指標，為了地暖的安全，應嚴格遵守，對於地暖管，溫度對其使用壽命和老化性能具有非常大的影響，比如PE-RT管材使用壽命在60℃以下，可達50年。70℃降低到10年，80℃時只有5年，90℃時則只有一年，上面這些數據從相關管材生產企業提供的壽命曲線圖中能看到，因此控制水溫對於地暖使用安全具有非常重要的意義。
第3.8.4條低溫熱水地面輻射供暖系統應在熱源處設定供熱溫度調節控制裝置。通過安裝地暖混水系統，將水溫降到60度以下，才能實現地暖安全合適節能健康的目的，也是合格地暖的必備部件，
地暖是“低溫熱水地面輻射供暖系統的簡稱，與傳統的散熱器採暖方式相比，具有舒適節能健康的特點，但地暖對水溫比較嚴格的要求：
地暖採用地板磚的系統，熱水最高，溫度為60℃，採用複合地板的地暖系統一般要求水溫在45℃以下。而目前我國集中供熱系統大都是針對散熱器採暖用戶設計的，一般供水用戶的水溫在70℃-90℃，遠高於地暖要求的水溫，因此，直接用於地暖系統會產生超溫爆管，漏水，地板損壞，甲醛笨超標等諸多嚴重問題。
混水系統對於集中供熱地暖用戶來說，其主要作用是提高地暖使用的安全性和舒適性，是一種將高溫差小流量的熱水轉換成低溫差大流量循環水的裝置，採用混水系統之後，可以給集中供熱用戶提供合適的低溫差大流量地暖循環水，滿足地暖對於安全性和舒適性的要求。

具體作用

1有效防止因高溫而產生甲醛笨等有害氣體的產生，如果水溫過高，家居及木地板直接接觸地面，有害氣體將會隨溫度升高而成倍釋放，尤其是在冬天一個不通風的環境裡，所以要嚴格控制水溫。
2大大延長地暖管的使用壽命（溫度高時，地暖管會變軟，分水器處地暖管易脫管，另外壽命會降低，各大管材廠保用50年的前提是水溫在60℃以下，如超過60℃發生爆管廠家無責任）
3提高地暖的舒適性，溫度可隨意人為控制。
4增加流量，促進循環（壓力低，溫度低的特殊情況下）
5降低流量，節約費用，節能減排（水溫高時，只需進部分熱水即可，所以可以節約費用，特別是按流量收費的地區，符合綠色低碳理念，利國利民）
