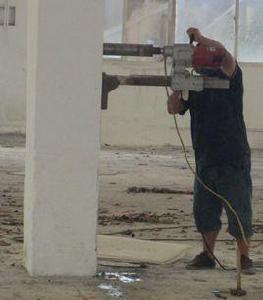

混凝土抽心取樣

混凝土抽心取樣

混凝土抽心取樣主要是檢查灌注樁混凝土心的質量,如混凝土心膠結情況、強度、有無氣孔、離析或斷樁等。抽心取樣一般採用金剛石鑽進,口徑應≥76mm。

簡介

現場混凝土結構測強技術(原位檢測法)按照其對結構的影響程度分成非破損法和部分破損法。其中非破損法具有不對混凝土結構造成破壞,儀器設備簡單,操作方便,可對混凝土結構進行重複測試,便於大範圍檢查等優點,因而受到廣大工程技術人員的歡迎。非破損法主要包括回彈法、超聲法、超聲回彈綜合法、射線法和成熟度法等,其中以回彈儀和超聲儀為主要儀器的非破損測強方法操作最為方便,使用最為普及,在有測強曲線的條件下具有較高的測試精度,是國內外學術界公認的基本無損檢測技術。相反,部分破損法因對混凝土結構造成部分破壞,不宜大範圍檢查、費用較高而受到種種限制。但是以鑽芯取樣為代表的部分破損法不僅直接可靠,而且在很多情況下是不可缺少的有效方法 。

關於採用鑽芯取樣法的目的

不同的標準對於採用鑽芯取樣法的目的描述不同,但是可以總結為:從混凝土結構或構件上鑽取芯樣,製備混凝土強度試件,測定混凝土芯樣強度,用於核查和驗證建築物混凝土強度,或作為評定結構的主要品質指標。由於混凝土施工和驗收規範要求,對於正常施工的混凝土結構,必須按照要求製作混凝土立方體試件,用來進行強度評定和驗收,不許用鑽芯法完全代替立方體試件。所以,對於新建混凝土工程規定鑽芯法用於核查和驗證建築物混凝土強度比較合適,而用其作為評定混凝土結構的主要品質指標的說法不是太妥當,但是對於老建築物的檢測和分析,仍然可以採用鑽芯取樣方法作為主要的質量檢驗手段。

關於採用鑽芯取樣法的適用範圍

鑽芯法檢測混凝土強度主要適用如下情況:

(1)對試塊抗壓強度的測試結果有懷疑時。包括兩種情況:一種是試塊強度很高而結構混凝土質量很差,另一種是試塊強度不足而結構質量較好;

(2)因材料、施工或養護不良而發生混凝土質量問題時,如因一些特殊原因發生了混凝土質量事故;

(3)混凝土遭受凍害、火災、化學侵蝕或其他損害時。因為採用回彈、超聲等非破損方法檢測混凝土的前提是混凝土內外質量基本一致,內外質量不一致時會產生較大誤差;

(4)需檢測經多年使用的建築結構或構築物中混凝土強度時。對於與非破損測強曲線技術條件差異較大的,或者使用多年的老混凝土等,為了保證測試結果的準確性,可以在非破損測試結果的基礎上,用鑽取的芯樣強度校核非破損測試強度,這樣既可避免大量鑽取芯樣,又提高了非破損測試精度,充分發揮了各自特長;

(5)對混凝土強度等級低於C10 的結構,不宜採用鑽芯法檢測。由於混凝土強度過低,鑽芯過程中容易破壞砂漿與粗骨料的粘結,影響檢測結果的準確性。因此,對於強度等級小於C10 或者強度等級雖然較高,但齡期較短時,不宜用鑽芯法。

在深圳地區基樁質量檢測技術規程中,規定鑽芯法適用於檢測樁徑在800mm 以上的混凝土灌注樁的樁身混凝土強度、完整性、樁長、樁底沉渣厚度、樁底岩土層性狀。這是針對樁基的特殊性作出的規定。

實際上國際有關標準規定,不宜單獨用非破損方法推定結構中混凝土強度,而我國的標準通常規定只在對非破損方法推定的混凝土強度有懷疑時,才用鑽芯法取樣進行校核。對於預應力混凝土結構,一般不允許採用鑽芯取樣法檢測混凝土強度 。

關於芯樣的鑽取位置

芯樣應在結構或構件的下列部位鑽取:

(1)結構或構件受力較小的部位;

(2)混凝土強度質量具有代表性的部位;

(3)便於鑽芯機安放與操作的部位;

(4)避開主筋、預埋件和管線的位置,並儘量避開其他鋼筋;

(5)用鑽芯法和非破損法綜合測定強度時,應與非破損法取同一側區。

在實際操作時,常常遇到一些標準中沒有考慮到的情況,或者標準中規定不明確的情況。如對鋼筋混凝土梁取樣時,究竟在什麼部位取芯合適,標準中沒有明確規定,而且類似的構件在不同的結構形式中,其受力情況也不完全相同,有時候檢驗人員缺乏結構方面的知識,難以作出正確判斷,於是會出現在影響結構安全的部位鑽芯取樣,故新修訂的規範應該在這方面予以明確 。
