設計依據
本夾具是根據國標GB/T50081—2002《普通混凝土力學性能試驗方法標準》製作而成。混凝土的劈裂抗拉強度實驗採用立方體或圓柱體試件，在試件的中心平面內，作用均勻分布的壓力，使外力作用的豎向平面內產生近似均布的拉應力，該拉應力可以根據彈性理論計算出來。我國採用150mm*150mm*150mm的立方體作為標準試件。夾具參數

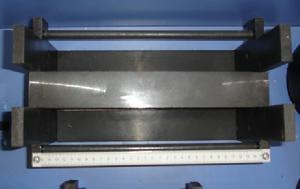

混凝土抗劈裂夾具分為兩種。一種是圓柱體，做直徑150mm×300mm的圓柱體標準試件(或直徑100mm×200mm非標準試件)的劈裂抗拉強度試驗。一種是立方體，做150mm的立方體標準試件(或邊長為100mm非標準立方體試件)的劈裂抗強度試驗。一、圓柱體混凝土抗劈裂夾具技術參數：
1.支架最大墊塊:50mm×20mm
2.支架左右檔寬度:151mm,101mm
3.長度:305mm
4.淨重：25Kg
6.試件尺寸：滿足直徑150mm×300mm的圓柱體標準試件(或直徑100mm×200mm非標準試件)
二、方體抗劈裂夾具技術參數：
1、夾具型號：PL—07型
2、外形尺寸（長×寬×高）:250×210×220mm
3、淨重：14.5Kg
4、適用機型：通用型，可在各廠生產的萬能機、壓力機上使用
5、試件尺寸：滿足邊長為100mm 、150mm立方體試件
試驗步驟
1、試件採用邊長為150mm的立方體標準試件，每組3個試件。2、試驗機與試件之間採用鋼製弧形墊條。在鋼製墊條與試件之間應墊以木質三合板墊板，木質三合板墊板的要求：寬15—20mm，厚3—4mm。兩種墊條（板）的長度均應不小於試件的邊長，木質墊板不得重複使用。
3、試驗步驟
（1）檢查試件外觀，並測量尺寸。
（2）在成型時的頂面和底面劃出劈裂面的位置。
（3）安放試件、弧形鋼製墊條及木質墊板。試件的軸心應對準試驗機下壓板的中心，墊條應垂直於試件成型時的頂面。
（4）載入：當試件的抗壓強度低於30Mpa時，載入速度取0.02—0.05MPa/s,當試件的抗壓強度等於或高於30MPa時，應取0.05—0.08MPa/s。當試件臨近破壞、變形迅速增長時，應停止調整試驗機油門，直至試件破壞。記錄最大荷載，精確至0.01MPa。
