公司簡介
深圳市流明芯半導體照明科技有限公司（LumenChip Semiconductor Lighting Tehnology Co.,Ltd.）是一家從成立尹始即專注於LED照明驅動解決方案及元器件供應的企業。創新的產品涵蓋了DC 2.7V-80V，AC 85V-260V寬輸入電壓範圍（隔離/非隔離)，實現LED照明驅動功率從1瓦至幾十瓦的高效率全套解決方案。代理分銷各大品牌LED套用系列恆流驅動IC、LED燈珠和高導熱LED散熱器，自主開發設計LED驅動電源。產品套用涵蓋到MR16射燈恆流驅動，E27射燈、球泡燈、筒燈恆流驅動，LED日光燈，PAR燈，投光燈，洗牆燈，LED舞檯燈，路燈，交通信號燈、交通燈，車燈，廣告背光源，燈飾照明，室內照明，戶外照明，數碼產品背光，等照明產品的電管理晶片，恆流驅動IC，LED光源。所有產品均通過ROHS不含無毒有害金屬測試。
我們同客戶深入溝通，提供獨特的設計觀點，並提供客戶全面的LED照明解決方案。公司潛心LED光電照明領域，以研發、品質和服務為基石，立志做中國本土最具品牌價值的LED照明系統解決方案的專業供應商。
公司秉承“誠信·創新·高效·專業.負責”的經商原則，熱誠歡迎國內外客商洽談合作，共創輝煌。支持環保，為LED節能照明事業提供“源”的動力！
代理產品線
公司主導產品（High Power LED Driver IC Series）：
1、代理分銷各大品牌：
ADDtek（台灣廣鵬科技）
A704（日光燈，球泡燈方案）、A705、A703(燈條方案)、AMC7150、AMC7135、AMC7140、A711、A706、A702、A718（PIN to PIN LM3404、LM3402）、A723、A727、A728、AMC7169/a720(LED開路保護IC)等；
PTC（台灣普誠科技）
PT5612、PT5613、PT5615、PT5621、PT5621、PT5622、PT5623、PT6904（升降壓）、PT6905（三段調光）、PT6909、PT6901、PT6910、PT6911等；
XLSEMI（芯龍）
（大電流升壓恆流方案） XL6003、XL6004、XL6005、XL6006、XL6007、XL6009、XL6010、XL6011、XL6002、XL4001、XL4003、XL4005等；
ASIC（愛芯科微）
AX2028（替換BP2808，日光燈方案）、AX2015（替換兼容PT4115）、AX8011、AX8013(太陽能草坪燈控制電路)等；
MAXIC（美芯晟）
MT7200、MT7201、MT7901、MT7920等；
CHIPLINK（芯聯）
CL6807、CL6808、CL6804、CL1100（1~20W隔離球泡燈方案）、CL6562（隔離日光燈方案）等；
PowTech（華潤矽威）
PT4115、PT4201、PT4203(1~10W隔離驅動)、PT4204（1~5W隔離驅動）、PT4205、PT4207等；
PowerAnalog簡稱“PAM”（美國龍鼎微）
PAM2803、PAM2861、PAM2862、PAM2863、PAM2842等；
LumenMax(台灣琉明斯)---3014LED(9~11Lm/2800~3600mcd,0.1WLED)、5630LED(40~45LM,0.5WLED)；
HPLighting(台灣研晶光電)---2828LED(20~56Lm,0.2W/0.28W/0.56W/0.63W LED)、M28 LED Moeule、4040 LED(全金屬封裝系列LED，一次光學，多視角LED-30°/60°/120°，H28系列低成本全金屬封裝1WLED)；
LED套用系列驅動IC，涵蓋到MR16射燈恆流驅動，E27射燈恆流驅動，LED日光燈，PAR燈，投光燈，洗牆燈，路燈，交通信號燈、交通燈，車燈，廣告背光源，燈飾照明，室內照明，戶外照明，數碼產品背光，等照明產品的電管理晶片，恆流驅動IC。廣泛套用於相關LED照明領域，所有產品均通過ROHS不含無毒有害金屬測試。
產品分類介紹
代理恆流驅動IC品牌有：XLSEMI（上海芯龍），ADDtek(台灣廣鵬科技)，PTC（台灣普誠），PowTech(上海華潤矽威），WXASIC（無錫愛芯科微），PAM（美國龍鼎微），CHIPLINK(南京芯聯），INNOVA（英諾華微）
升壓型降壓型DC-DC恆流驅動IC快速選型表| XLSEMI升壓型LED照明恆流驅動IC | ||||||
| IC型號 | 輸入/輸出電壓 | 開關頻率 | 開關電流 | 恆流設定 | 封裝類型 | 備註 |
| XL6003 | 3V~48V /8V~60V | 400KHz | 2A | ADJ(0.22V) | SOP-8L | 恆流0W~8W |
| XL6004 | 3V~48V /8V~60V | 400KHz | 3A | ADJ(0.22V) | TO252-5L | 恆流8W~20W |
| XL6005 | 3V~48V /8V~60V | 180KHz | 4A | ADJ(0.22V) | TO252-5L | 恆流8W~20W |
| XL6006 | 3V~48V /8V~60V | 180KHz | 5A | ADJ(0.22V) | TO263/220-5L | 恆流20W~60W |
| XLSEMI降壓型LED照明恆流驅動IC | ||||||
| IC型號 | 輸入電壓 | 開關頻率 | 開關電流 | 恆流設定 | 封裝類型 | 備註 |
| XL3002 | 5~32V | 380KHz | 1.5A | ADJ(0.24V) | SOP-8L | 恆流0W~10W |
| XL3003 | 5~32V | 380KHz | 2.5A | ADJ(0.24V) | SOP8L-EP | 恆流10W~20W |
| XL8002 | 12~80V | PFM | 1A | ADJ(0.1V) | TO263-5L | 恆流0W~50W |
DC-DC開關式降壓恆流驅動IC
| DC-DC 降壓型LED照明恆流驅動（Buck LED Lighting Constant Current Driver） | ||||||
| IC型號 | 輸入電壓 | 開關頻率 | 開關電流 | 恆流設定 | 封裝類型 | 套用說明 |
| PT6910 | 6~36V | 1MHz | 1.2A | ADJ(0.1V) | SOT89-5L | 套用於MR16射燈，舞檯燈，投光燈，汽車燈， LED檯燈、LED備用燈、LED信號燈、LED燈條、LED廣告燈 |
| AMC7150 | 4~40V | 200KHz | 1.5A | ADJ(0.33) | TO252-5L | MR16射燈，舞檯燈，汽車燈 |
| XL3002 | 5~32V | 380KHz | 1.5A | ADJ(0.24V) | SOP-8L | 恆流0W~10W |
| XL4005+358 | 5~32V | 300KHz | 5A | ADJ(0.8V) | TO263-5L | 高效率，在輸入電壓20~30V，輸出功率50W時效率高達90%以上。 |
| XL8002 | 12~80V | PFM | 1A | ADJ(0.1V) | TO263-5L | 恆流0W~50W。系統轉換效率高，系統外圍器件少，套用簡單，系統體積小等特點。過溫保護，輸出短路保護；輸出恆流精度在全電壓範圍控制在+-5%以內。 機車燈，AR111射燈套用。 |
DC-DC線性降壓恆流驅動IC
線性降壓恆流驅動IC的優勢：電路元件少,成本低電路走線簡單,可輕易過EMC。
| DC-DC 降壓型LED照明恆流驅動（Buck LED Lighting Constant Current Driver） | ||||||
| IC型號 | 輸入電壓 | 最大電流mA/通道 | 調光 | 輸出耐壓(V) | 封裝類型 | 套用說明 |
| A703 | 6~50V | 20~150/2 | PWM | 75V | SOP8 | 2通道輸出，20~150mA/通道。套用於LED燈條，格刪燈，吸頂面板燈，盤燈 |
| A705 | 2.7~12V | 190~330 | PWM | 17V | SOT89-3L | 工礦燈，手電筒，檯燈，閱讀燈，USB LED燈，草坪燈 |
| A735 | 2.7~6V | 190~330 | PWM | 6V | SOT89-3L | 工礦燈，手電筒，檯燈，閱讀燈，USB LED燈，草坪燈 |
| AMC7140 | 5~50V | 100~700mA | PWM | 75V | TO252-5L/TO220-5L | LED舞檯燈，LED路燈，隧道燈，洗牆燈，LED檯燈，LED廣告燈箱，LED燈條，日光燈，植物生長燈 |
| A711 | 5~50V | 1.1A | PWM | 75V | TO263-5L | LED舞檯燈，LED路燈，隧道燈，洗牆燈，LED檯燈，LED廣告燈箱，LED燈條，日光燈，植物生長燈 |
| XLSEMI降壓型開關直流電源變換器 | ||||||
| IC型號 | 輸入電壓 | 開關頻率 | 開關電流 | 輸出電壓 | 封裝類型 | 備註 |
| XL4003 | 5.0V~32V | 300KHz | 4A | ADJ(0.8V) | TO252-5L | 大電流高效率 |
| XL4005 | 5.0V~32V | 300KHz | 5A | ADJ(0.8V) | TO263-5L | 大電流高效率 |
| XL4012 | 5.0V~32V | 300KHz | 12A | ADJ(0.8V) | TO220-5L | 大電流高效率 |
| XL7002 | 24V~80V | 100KHz | 2A | ADJ(1.25V) | SOP-8L | 高壓高效率 |
AC-DC降壓型恆流驅動IC選型
| IC型號 | 輸入電壓 | 結構 | 封裝 | 典型套用 | 典型效率 | 套用說明 |
| A704 | 85~265VAC | 非隔離/降壓 | SOT23-5 | 1W*3~7 | 80~86% | 3~7W LED球泡燈，無電解容套用 |
| AX2028 | 85~265VAC | 非隔離/降壓 | SOP8 | 日光燈 | 88%~93% | 90~265V:12串420mA；150~265V:24串240mA |
| XL5002 | 85~265VAC | 非隔離/降壓 | SOP8 | 1W*3射燈 | 75% | 內置MOS,支持無電解電容套用 |
| XL5003 | 85~265VAC | 非隔離/降壓 | SOP8 | 3~7W球泡燈 | 83% | 內置MOS,支持無電解電容套用 |
| XL5004 | 85~265VAC | 非隔離/降壓 | SOP8 | 3~7串/8~14串 | 89% | 3~7W球泡燈，8~24W日光燈，吸頂燈，面板燈 |
| IV9910 | 85~265VAC | 非隔離/降壓 | SOP8 | LED日光燈 | 90% | 完全兼容替換HV9910,SMD802 |
| HC3102 | 85~265VAC | 隔離/反激 | SOP8 | 1W*3射燈 | 82% | 射燈，蠟燭燈，玉米燈 |
| HC3105 | 85~265VAC | 隔離/反激 | SOT23-5 | 小於30W | 85% | 1W*5,1W*7,1W*9,1W*12球泡燈，筒燈，日光燈，PAR燈 |
| CSC6562 | 85~265VAC | 隔離/次級恆流單級PFC | SOP8 | 日光燈，筒燈，球泡燈 | 86% | ±1%恆流精度，內置主動式PFC 功能，PFC≥0.95，THD≤15% |
| CV2100 | 85~265VAC | 自帶PFC隔離/反激 | SOP8 | 日光燈，筒燈，球泡燈 | 85~88% | 自帶高PFC反激式控制晶片。採用原邊反饋模式，無光耦反饋 |
| CV2103 | 85~265VAC | 隔離/次級恆流單級PFC | SOP8 | 日光燈，筒燈，球泡燈 | 85% | ±1%恆流精度，內置主動式PFC 功能，PFC≥0.95，THD≤15% |
套用於MR16射燈、投光燈、洗牆燈、埋地燈、車載LED燈、汽車燈、LED檯燈、LED備用燈、LED信號燈、LED燈條、LED廣告燈、LED舞檯燈、DC-DC LED驅動器
型號：PT6910
為開關式降壓恆流驅動IC，輸入電壓範圍6~36V，輸出開關電流1.2A,封裝為SOT89-5L，PT6910與PT4115封裝尺寸、管腳順序相同，控制輸出電流的參考電壓相同，套用方案的參數可通用。PT6910的待機功耗，工作電壓範圍(6~40V)，最大電流驅動能力(1.2A)，電壓調整能力比PT4115略勝一籌，其它性能彼此相當。若無調光需求，PT6910可直接替代PT4115。若有調光需求，因PT6910與PT4115針對調光信號的處理上有差異，請根據實際情況，調整調光信號。
型號：XL3002
為開關式降壓恆流驅動IC,輸入電壓範圍5~32V,輸出開關電流1.5A,套用於大電流DC-DC恆流LED照明產品。
型號：XL3003
為開關式降壓恆流驅動IC,輸入電壓範圍5~32V,輸出開關電流2.5A,套用於更大電流DC-DC恆流驅動的產品。
型號：XL8002
輸入電壓範圍12~80V,套用在DC輸入不超過80V,恆流驅動0~50W輸出功率，建議實際套用在30W以內,輸出W數越大壓差要求差不多都是5V,典型套用:72V輸入，輸出15串2並1W LED效率可以達到98.7%。
型號：XL4005+358
降壓大電流LED驅動電源方案，極限驅動可達80W。高效率，在輸入電壓20~30V，輸出功率50W時效率高達90%以上。
電路優勢:電路元件少,成本低，電路走線簡單,可輕易過EMC。
型號：A705
輸入電壓2.7~12V,不需任何外圍元器件,輸出電流190/210/230/250/270/290/310/330/350mA±10mA,每30mA一個並。SOT89-3L封裝，應於用LED手電筒，太陽能燈，礦燈。
型號：A735
輸入電壓2.7~6V,不需任何外圍元器件,輸出電流190/210/230/250/270/290/310/330/350mA±10mA,每30mA一個並。SOT89-3L封裝，應於用LED手電筒，太陽能燈，礦燈。
型號：AMC7135PKGT
輸入電壓2.7~6V,輸出電流340~380MA,SOT89-3L封裝，應於用LED手電筒，太陽能燈，礦燈。
型號：AMC7135PKFAT
輸入電壓2.7~6V,輸出電流300~340MA,SOT89-3L封裝，應於用LED手電筒，太陽能燈，礦燈。
型號：AMC7140
輸入電壓5~50V,輸出端最大耐壓值75V,輸出電流100~700mA套用，壓差功耗不超過0.5W，可套用於LED舞檯燈，LED洗牆燈RGB,LED廣告燈箱，LED路燈，TO252-5L封裝。
型號：A711
輸入電壓5~50V,輸出端最大耐壓值75V,輸出電流100~1100mA套用，壓差功耗不超過0.7W，可套用於LED舞檯燈，LED洗牆燈RGB,LED廣告燈箱，LED路燈，TO263-5L/TO220-5L封裝。
型號：PT4201
外置MOS ，SOT23-6封裝，套用<30W的 LED射燈，PAR燈，LED日光燈。
型號：PT4203
外置MOS，SOT23-5L封裝，套用於 5~10W 的LED射燈，PAR燈，筒燈，球泡燈。
型號：PT4204
內置MOS，SOP8封裝，套用於1W*3的LED射燈，蠟燭燈。
型號：CL1100
外置MOS，套用於1W*3，1W*5,1W*6,1W*7,1W*9，1W*12的LED射燈，PAR燈，球泡燈，筒燈。
型號：A704,A704WFT,A704WGT
A704, 封裝為SOT23-5L，全電壓90~265V輸入範圍套用於3~10W LED球泡燈，支持3~5W球泡燈無電解電容套用，180~265V輸入範圍，適用於18W LED日光燈（≤15串多並）。

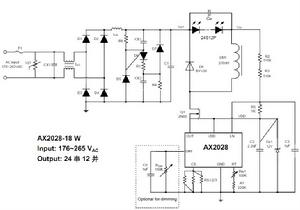

型號：AX2028
AX2028,封裝為SOP8,兼容BP2808B,性能及一致性更優於BP2808B,LED日光燈，LED洗牆燈，LED吸頂燈，LED筒燈，LED球泡燈套用,85~265V輸入，適用12~16串多並;150~265V輸入，適用24串多並;180~265V，適用30串多並。
型號：XL5002
XL5002，內置MOS，SOP8封裝，驅動1W*3，支持無電解容無PFC套用，可套用於1W*3 E27 LED射燈，LED蠟燭燈。
型號：XL5003
XL5003，內置MOS，SOP8封裝，適用於LED球泡燈，射燈，筒燈，高效率高PFC驅動3W~8W，支持無電解容無PFC套用。
型號：IV9910
IV9910，8V~450V輸入,完全兼容HV9910,優於HV9910。
全金屬封裝（內銅外銀）散熱好！小角度，大角度的多視角一次光學透鏡設計光衰低，熱阻小。
30°，60°，120°，140°，160°等多種視角可供選擇。暖白色溫2828顯色指數CRI>90 。
H28 / M28系列2828 LED
尺寸(2.8mm*2.8mm*1.5mm),
160°視角，
0.2W/0.28W/0.56W/0.63W/1W
暖白色溫的LED可達CRI>90
套用在室內照明有相當好的光色效果，例如: T8燈管、櫥櫃燈、燈泡、投射燈、筒燈等等，均無暗區問題。 H28系列1W 高亮度LED散熱好的同時，更低成本優勢。
推薦產品介紹

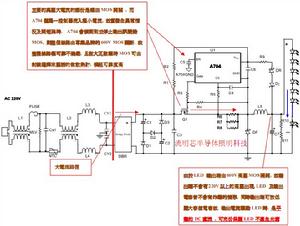

A704：LED日光燈，球泡燈驅動方案
A704採用非隔離型高端降壓式控制架構，以固定操作頻率來降低干擾。廣鵬科技創新專利的輔助電源及負載故障保護技術，除了提高整體效率，降低IC本體溫度以外，更提供輸出過電壓保護，輸出短路保護等多重保護機制，可提高系統運作時的穩定性與安全性。
A704的最大可驅動電流由外部電晶體規格決定，實際LED驅動電流則由一電阻設定。30uA超低啟動電流，可降低系統功率消耗提高效率，欠壓鎖定保護(UCLO)電路在多顆LED發生短路，或是輸出級發生異常短路時，使IC停止工作，直至異常短路狀態被排除，以避免IC溫度升高;過熱保護電路會在IC溫度過高時，觸發過熱保護機制並關閉整個驅動電路以免燒毀，當溫度下降後，會自動重新啟動並輸出電流。溫度補嘗專利技術，保護避免熱損壞，支持寬電壓輸入±1%的輸出電流精度，恆流精度幾乎不受溫度影響，高達92%的系統效率，電流紋波小於±3%，近似DC直流輸出。 A704 IC特點:
●線路架構具有LED開路保護,不需外加保護元件,線路簡單可靠度高;
●為恆定且DC直流電流輸出,可充分確保LED不會光衰;
●超低IDD工作電流3mA,IC功耗低;
●輸出至MOS gate的PWM有16V max的限制,可充分保護MOS,可確保模組的安全可靠性;
●150度高溫保護關斷.
電源特性::
●市電(110V、220V)供電套用,外置Mos,大功率驅動能力;
●3mA的低工作電流,低功耗,效率高,功率因數高,電路結構穩定;
●負載開路和短路保護,輸出過壓保護,內部過溫保護,電流紋波特性好,驅動電流近似DC直流,無燈閃現象,負載能力高,能驅動高達500mA的電流;
●客戶已做出市電220V的15W日光燈的標準電源,效率90%,功率因數0.91,可以通過CE認證,包括EN55015的EMI傳導測試和輻射測試,照明燈具25W以下C類諧波標準,高壓1000V的脈衝群EFT測試,靜電2000V的esd測試.採用常規15串的安全低輸出電壓套用,使用低耐壓濾波效果好大容量的電容,驅動電流紋波特性好,對LED穩定工作及長壽命有很好的保護作用;
●A704的LED日光燈套用方案,經客戶驗證成熟可靠,相對其他IC綜合性能高!可提供LED日光燈可過CE測試參考設計的PCB線路、設計參考BOM表及良好的技術支持,提高客戶設計開發產品的速度!AX2028兼容BP2808(日光燈驅動電路方案)
AX2028具有多重LED保護功能包括LED開路保護、LED短路保護、過溫保護。在系統故障出現的時候，電源系統進入保護狀態，直到故障解除，系統又重新進入正常工作模式。
AX2028與BP2808腳位全部兼容，且轉換效率高了2%。
主要特點
●系統套用電壓範圍從12 V到450 V直流電壓輸入，支持交流85～265V輸入。
●占空比範圍0～100%。
● ±5%的輸出電路精度。
● 高達93%的系統效率。
●LED短路保護、LED開路保護。
●過溫保護。
●復用DIM引腳進行LED模擬調光和PWM調光。
●輸出可調的恆流控制方法。
典型套用
● LED日光燈
● E14 / PAR30 / PAR38 / GU10 / E27 LED射燈
●LED投射燈
●LED信號燈
●led景觀燈
引出端排列
功能指標
●LED效率及PFC雙9以上，開路短路溫度保護
電路說明
●AX2028，效率PFC雙90以上。開路短路溫度保護適應T8T1018W日光燈洗牆燈等LED套用。CL1100(隔離原邊控制驅動電路方案)

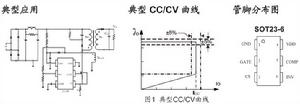

CL1100是隔離式原邊控制高精度恆壓/恆流PWM驅動器，可套用於LED球泡燈、PAR燈、LED射燈及筒燈。
CL1100隔離式原邊控制高精度恆壓/恆流PWM驅動器
CL1100特性
◆ 5%以內的恆壓精度, 5%以內的恆流精度。
◆ 原邊反饋省去TL431和光耦以降低成本。
◆ 可調CV電壓、CC電流及輸出功率
◆ 可調恆流輸出電源設定
◆ 內置的二次恆定電流控制與初級反饋
◆ 內置的自適應電流調峰
◆ 內置原邊繞組電感補償
◆ 內置輸出線壓降補償
◆ 內置軟啟動功能
◆ 內置前沿消隱電路（LEB）
◆ 逐周期電流限制
◆ 欠壓保護（UVLO）
◆ VDD OVP保護功能
◆ VDD電壓鉗位功能
CL1100套用範圍
低功率的AC/DC離線開關電源套用於：
◆ 手機/無繩電話充電器
◆ 數位相機充電器
◆ 小功率電源適配器
◆ 電腦/電視輔助電源
◆ 線性電源替代
CL1100採用SOT23-6封裝。PT4203、PT4204(隔離式拓撲結構電路)
一、基於PT4203（驅動1~10W） 的反激式電路架構設計的隔離方案介紹:
PT4203是針對小功率照明套用而最佳化設計的LED驅動器，基於反激式電路架構設計，可在通用AC輸入電壓範圍內驅動多顆 LED負載。PT4203採用變壓器初級側感應恆流控制技術，無需外圍反饋環路，系統方案簡潔可靠。最佳化設計的電流補償功能保證在85VAC~265VAC輸入電壓範圍負載電流保持恆定，電感補償功能保證LED負載電流不隨變壓器繞組電感變化。集成的多種保護功能可處理各種系統故障，包括：逐周期過流保護，負載短路，負載開路，反饋通路開路及內部過溫關斷。PT4203採用SOT23-5封裝。
特點
◆變壓器初級側感應控制，無需反饋環路
◆補償變壓器電感容差
◆支持驅動高壓 dmos 與高壓bipolar
◆負載開路保護
◆負載短路保護
◆反饋電阻開路保護
◆逐周期限流保護
◆過溫保護
套用:套用於1~10W E27、PAR30、PAR38 的LED照明驅動方案
二、基於PT4204（驅動1~5W） 的反激式電路架構設計的隔離方案介紹：
PT4204是針對小功率照明套用而最佳化設計的LED驅動器，採用反激式電路架構，內部集成了600V高壓開關，可在通用AC輸入電壓範圍內驅動1~5W LED負載。PT4204採用變壓器初級側感應恆流控制技術，無需外圍反饋環路，系統方案簡潔可靠。最佳化設計的電流補償功能保證在85VAC~265VAC輸入電壓範圍負載電流保持恆定，內部電感補償功能保證LED負載電流不隨變壓器繞組電感變化。集成的多種保護功能可處理各種系統故障，包括：逐周期過流保護，負載短路，負載開路，反饋通路開路及內部過溫關斷。PT4204採用SOP8封裝。
特點
◆變壓器初級側感應控制，無需反饋環路
◆補償變壓器電感容差
◆內部集成 600V 高壓開關
◆負載開路保護
◆負載短路保護
◆反饋電阻開路保護
◆逐周期限流保護
◆過溫保護
套用:套用於1~5W E27、PAR30、PAR38 的LED照明驅動方案
