中華人民共和國國家標準
2009版
基本信息
標準號 StandardNo： GB/T 17396-2009
中文標準名稱 StandardTitle in Chinese： 液壓支柱用熱軋無縫鋼管
英文標準名稱： Hot-rolled seamless steel tubes for hydraulic pillar service
發布日期 IssuanceDate： 2009-10-30
實施日期 ExecuteDate： 2010-5-1
首次發布日期 FirstIssuance Date： 1998-5-28
標準狀態 StandardState： 現行
複審確認日期 ReviewAffirmance Date：
計畫編號 Plan No： 20077320-T-605
代替國標號 ReplacedStandard： GB/T 17396-1998
被代替國標號 ReplacedStandard:
廢止時間 RevocatoryDate：
採用國際標準號 AdoptedInternational Standard No：
采標名稱 AdoptedInternational Standard Name：
採用程度 ApplicationDegree：
採用國際標準 AdoptedInternational Standard：
國際標準分類號(ICS)： 77.140.75
中國標準分類號(CCS)： H48
標準類別 StandardSort： 產品
標準頁碼 Number ofPages:
標準價格(元) Price(￥)：
主管部門 Governor： 中國鋼鐵工業協會
歸口單位 TechnicalCommittees： 全國鋼標準化技術委員會
起草單位 DraftingCommittee： 攀鋼集團成都鋼鐵有限責任公司、西寧特殊鋼股份有限公司、湖南衡陽鋼管（集團）有限公司
1 範圍
本標準規定了液壓支柱用熱軋無縫鋼管的尺寸、外形、重量、技術要求、試驗方法、檢驗規則、包裝、標誌和質量證明書。
本標準適用於製造煤礦液壓支架和支柱的缸和柱用熱軋無縫鋼管。其他液壓缸、柱用熱軋無縫鋼管亦可參照使用。
2 規範性引用檔案
下列檔案中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用檔案，其隨後所有的修改單（不包括勘誤的內容）或修訂版均不適用於本標準，然而，鼓勵根據本標準達成協定的各方研究是否可適用這些檔案的最新版本。凡是不注日期的引用檔案，其最新版本適用於本標準。
GB/T 222 鋼的化學分析用式樣及成品化學成分允許偏差；
GB/T 223.3 鋼鐵及合金化學分析方法 二安替吡啉甲烷磷鉬酸重量法測定磷量
GB/T 223.5 鋼鐵及合金化學分析方法 還原型矽鉬酸鹽光度法測定酸溶矽含量（GB/T 223.5-2008,ISO 4829-1:1986,ISO 4829-2:1988,MOD）
GB/T 223.12 鋼鐵及合金化學分析方法 碳酸鈉分離?二苯碳醯二肼光度法測定鉻量
GB/T 223.19 鋼鐵及合金化學分析方法 新亞酮靈?三氯甲烷萃取光度法測定銅量
……
1998版
GB/T17396-1998（液壓支柱用熱軋無縫鋼管）。是締造液壓和氣動缸筒用的具有精良內徑尺寸的冷拔或冷軋精良無縫管。

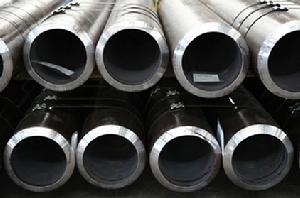

27siMn液壓支柱管，執行標準GB/T17396-1998。主要用於製作煤礦液壓支架和缸、柱，以及其它液壓缸、柱。其代表材質為
20、45、27SiMn等。
27siMn液壓支柱管是在優質碳素結構鋼基礎上，適當地加入一種或幾種合金元素，用來提高鋼的強度、韌性和淬透性能。這類鋼在製成後，通常均需經過調質、化學熱處理、表面淬火等熱處理。與優質碳素結構鋼相比較，具有良好的綜合力學性能，多軋製成圓、方、扁形狀的鋼材，用作機械或機器中的重要結構件. 硬度達HB285，應該是調質態的供貨料 27siMn無縫鋼管的力學性能和化學成分 鋼組 序號 統一數字代號 牌 號 化學成分(質量分數)(%) C Si Mn Cr Mo Ni B V 其他 siMn 8 A1O272 27siMn O．24～O．32 1.10～1.40 1.10～1.40 鋼組 序號 牌 號 試樣毛坯尺寸/mm 熱處理 力學性能 鋼材退火或高溫回火供應狀態布氏硬度HBSl00/3000≤ 淬 火 回 火 抗拉強度ób/MPa 屈服點ós/MPa 斷後伸長率δ5(%) 斷面收縮率￠(%) 衝擊吸收Aku2/J 加熱溫度/°C 冷卻劑 加熱溫度/℃ 冷卻劑 第一次淬火 第二次淬火 ≥ SiMn 27SiMn 25 920 水 450 水、油 980 835 12 40 39 217 試樣毛坯尺寸25，920度淬火，450度回火 抗拉1000MPa,屈服850MPa，延伸12%，斷面收縮40% ak 490.3kJ/m2。 臨界點 Ac3 880 Ar3 750 臨界直徑 J HRC36/16mm 10%鹽水 45－－55mm 礦物油 25－－35 鋼材供貨硬度HBS10/3000 <=217
27SiMn液壓支柱管的抗鏽蝕性本身不是不鏽鋼，當然抗鏽蝕性能不行了。但耐磨、切削性要比不鏽鋼好的多。
