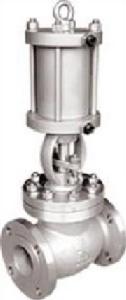

液動截止閥
液動截止閥一、概述
J741H系列液動截止閥是採用液壓壓力作為驅動的一種節能型閥門。由液動執行器帶動截止閥工作。其性能達到或超過同類產品，可替代進口。可程式控制、可微機控制，實現調節控制或快速開關功能。
二、結構特點
1、結構簡單可靠、體積小。
2、傳動平穩可靠。
3、液壓缸可以獲得很大的輸出力矩。
4、閥門的開關可以通過定壓溢流閥得到精確的調整，包括開啟和關閉力矩的調整；其力矩甚至可以通過 液 壓儀表直接反映出來。
5、閥門開啟速度調節方便。
6、在突然發生事故動力中斷時，仍可利用蓄能器進行一次或數次啟閉操作。
三、主要技術參數
1、液源壓力：1.0-10.0MPa
2、輸入信號：電信號0-10MA,4-20MA
3、回訊器電壓：AC220V,DC24V
4、液源接口：M16X1.5,M18x1.5
5、工作環境溫度：-20度-90度，特殊-45度-120度
6、公稱壓力：1.6MPa（2.5,4.0,6.3,100等）
7、強度試驗：2.4MPa
8、水密封試驗：1.8MPa
9、氣密封試驗：0.5-0.7MPa
10、適用介質：水、蒸汽、油品、硝酸類
四、執行標準
1、設計與製造：GB12235
2、法蘭尺寸：GB9113 JB79
3、壓力-溫度：GB9113
4、試驗-檢驗：GB/T13927 JB/T9092
五、液壓缸
1無縫鋼管
2活塞：碳素鋼
3密封圈：丁青橡膠O型圈、Y型圈
4閥體閥蓋：ZG1Cr18Ni9tI[1]
5閥桿:1Cr18Ni9tI
6密封面：13Cr,本體材料
7墊片：增強石墨
8填料：柔性石墨，增強柔性石墨
