涓流床反應器

涓流床反應器又稱滴流床反應器，是氣體和液體並流通過顆粒狀固體催化劑床層，以進行氣液固相反應過程的一種反應器。

涓流床反應器

涓流床反應器中催化劑以固定床的形式存在，故這種反應器也可視為固定床反應器的一種。為了有利於氣體在液體中的溶解，涓流床反應器常在加壓下操作。石油煉製中的加氫裂化和加氫脫硫，是套用大型涓流床反應器的工業過程。涓流床反應器在化工生產中也有套用，但規模較小，例如用於以三氧化鎢為催化劑，由丙烯水合製取異丙醇等。

涓流床反應器

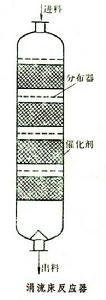

涓流床反應器內的流體流動狀況，與填充塔略有不同，氣液兩相併流向下，不會發生液泛；催化劑微孔內貯存一定量近於靜止的液體。涓流床反應器通常採用多段絕熱式,在段間換熱或補充物料以調節溫度;每段頂部設定分布器使液流均布，以保證催化劑顆粒的充分潤濕。
與氣液固相反應過程常用的漿態反應器相比，涓流床反應器的主要優點是：①返混小，便於達到較高的轉化率；②液固比低，液相副反應少；③避免了催比劑細粉的回收問題。缺點是：溫度控制比較困難；催化劑顆粒內表面往往未能充分利用；反應過程中催化劑不能連續排出再生。
