一、套用
LC 100系列絕對式直線光柵尺直接提供絕對位置值 ，測量前無需回零。同時還提供增量信號。它們與LS 100系列增量式直線光柵尺的安裝尺寸相同，機械結構也相同。由於LC100和LS100系列直線光柵尺的精度高和可定義的溫度特性，特別適用於NC數控工具機套用。
二、參數
絕對式直線光柵尺，測量步距為0.1 µm（解析度達0.005 µm）
單場掃描定位精度高和移動速度快
能承受高振動頻率
支持水平安裝
套用 numerically controlled machine tools
機械結構 全尺寸
Measuring procedures 絕對式
測量標準 DIADUR玻璃光柵帶絕對量和增量刻軌
熱膨脹係數 αtherm ≈ 8 x 10-6 K-1
精度等級 ± 3 µm
測量長度（ML），mm 140 240 340 440 540 640 740 840 940 1040 1140 1240 1340 1440 1540 1640 1740 1840 2040 2240 2440 2640 2840 3040 3240
絕對位置值 EnDat 2.2
解析度 0,005 µm
處理時間tcal EnDat 2.1指令集： ≤ 1 ms EnDat 2.2指令集： ≤ 5 µs
增量信號 1 VSS
柵距 20 µm
信號周期 4 µm
截止頻率 -3dB ≥ 150 kHz
電源 3.6 to 5.25 V/< 300 mA
電氣連線 獨立適配電纜，可連線安裝塊
最大電纜長度 150 m;取決於接口和後續電子設備
最高運動速度 180 m/min
要求的移動力 ≤ 4 N
振動 55至2000 Hz ≤ 200 m/s² (IEC 60068-2-6)
衝擊（11 ms） ≤ 300 m/s² (IEC 60068-2-27)
加速度 ≤ 100 m/s² 測量方向上
工作溫度 0至 50 °C
防護等級 IEC 60529 IP 53如果符合安裝說明要求 IP 64 如果通過DA 300提供壓縮空氣
重量 0.4 kg + 3.3 kg/m測量長度

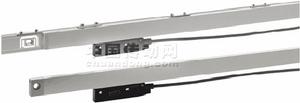

三、圖片
