概述

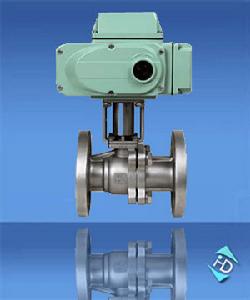

浮動硬密封電動球閥適用於兩位切斷、調節的場合。閥與執行機構的連線採用直連方式，由 DCL 系列精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
性能參數
型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
|---|---|---|---|---|
Q941Y-16C | 16 | 1.6 | -28~425 | 水、蒸汽、油品等 |
Q941Y-25 | 25 | 2.5 | ||
Q941Y-40 | 40 | 4.0 | ||
Q941Y-63 | 63 | 6.3 | ||
Q941Y-16P | 16 | 1.6 | -28~500 | 硝酸等腐蝕性介質 |
Q941Y-25P | 25 | 2.5 | ||
Q941Y-40P | 40 | 4.0 | ||
Q941Y-63P | 63 | 6.3 | ||
Q941Y-16R | 16 | 1.6 | ||
Q941Y-25R | 25 | 2.5 | ||
Q941Y-40R | 40 | 4.0 | ||
Q941Y-63R | 63 | 6.3 |
零部件材料
型號 | 材料 | |||
|---|---|---|---|---|
閥體 | 球體、閥桿 | 密封圈 | 填料、墊圈 | |
Q941Y-16C | WCB | 2Cr13 | 特種硬化材料 | 柔性石墨環、柔性石墨纏繞墊 |
Q941Y-25 | ||||
Q941Y-40 | ||||
Q941Y-63 | ||||
Q941Y-16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
Q941Y-25P | ||||
Q941Y-40P | ||||
Q941Y-63P | ||||
Q941Y-16R | CF8 (304) | 0Cr18Ni9 (304) | ||
Q941Y-25R | ||||
Q941Y-40R | ||||
Q941Y-63R |
外形及結構尺寸
DN | L | D | D1 | D2 | b | z×?d |
|---|---|---|---|---|---|---|
15 | 130 | 95 | 65 | 45 | 14 | 4×?14 |
20 | 140 | 105 | 75 | 55 | 14 | 4×?14 |
25 | 150 | 115 | 85 | 65 | 14 | 4×?14 |
32 | 165 | 135 | 100 | 78 | 16 | 4×?18 |
40 | 180 | 145 | 110 | 85 | 16 | 4×?18 |
50 | 200 | 160 | 125 | 100 | 16 | 4×?18 |
65 | 220 | 180 | 145 | 120 | 18 | 4×?18 |
80 | 250 | 195 | 160 | 135 | 20 | 8×?18 |
100 | 280 | 215 | 180 | 155 | 20 | 8×?18 |
125 | 320 | 245 | 210 | 185 | 22 | 8×?18 |
150 | 360 | 280 | 240 | 210 | 24 | 8×?23 |
200 | 400 | 335 | 295 | 265 | 26 | 12×?23 |
DN | L | D | D1 | D2 | b | z×?d |
|---|---|---|---|---|---|---|
15 | 130 | 95 | 65 | 45 | 16 | 4×?14 |
20 | 140 | 105 | 75 | 55 | 16 | 4×?14 |
25 | 150 | 115 | 85 | 65 | 16 | 4×?14 |
32 | 165 | 135 | 100 | 78 | 18 | 4×?18 |
40 | 180 | 145 | 110 | 85 | 18 | 4×?18 |
50 | 200 | 160 | 125 | 100 | 20 | 4×?18 |
65 | 220 | 180 | 145 | 120 | 22 | 8×?18 |
80 | 250 | 195 | 160 | 135 | 22 | 8×?18 |
100 | 280 | 230 | 190 | 160 | 24 | 8×?23 |
125 | 320 | 270 | 220 | 188 | 28 | 8×?25 |
150 | 360 | 300 | 250 | 218 | 30 | 8×?25 |
200 | 400 | 360 | 310 | 278 | 34 | 12×?25 |
DN | L | D | D1 | D2 | b | z×?d |
|---|---|---|---|---|---|---|
15 | 130 | 95 | 65 | 45 | 16 | 4×?14 |
20 | 140 | 105 | 75 | 55 | 16 | 4×?14 |
25 | 150 | 115 | 85 | 65 | 16 | 4×?14 |
32 | 180 | 135 | 100 | 78 | 18 | 4×?18 |
40 | 200 | 145 | 110 | 85 | 18 | 4×?18 |
50 | 220 | 160 | 125 | 100 | 20 | 4×?18 |
65 | 250 | 180 | 145 | 120 | 22 | 8×?18 |
80 | 280 | 195 | 160 | 135 | 22 | 8×?18 |
100 | 320 | 230 | 190 | 160 | 24 | 8×?23 |
125 | 400 | 270 | 220 | 188 | 28 | 8×?25 |
150 | 400 | 300 | 250 | 218 | 30 | 8×?25 |
200 | 502 | 375 | 320 | 282 | 38 | 12×?30 |
DN | L | D | D1 | D2 | b | z×?d |
|---|---|---|---|---|---|---|
15 | 140 | 105 | 75 | 55 | 18 | 4×?14 |
20 | 152 | 125 | 90 | 68 | 20 | 4×?18 |
25 | 180 | 135 | 100 | 78 | 22 | 4×?18 |
32 | 200 | 150 | 110 | 82 | 24 | 4×?23 |
40 | 220 | 165 | 125 | 95 | 24 | 4×?23 |
50 | 250 | 175 | 135 | 105 | 26 | 4×?23 |
65 | 280 | 200 | 160 | 130 | 28 | 8×?23 |
80 | 320 | 210 | 170 | 140 | 30 | 8×?23 |
100 | 360 | 250 | 200 | 168 | 32 | 8×?25 |
125 | 381 | 295 | 240 | 202 | 36 | 8×?34 |
150 | 403 | 340 | 280 | 240 | 38 | 12×?34 |
