什麼是流量積算記錄儀
流量積算無紙記錄儀是在流量積算儀的基礎上拓展開來，是面對流量計使用廠家推出的一款高性能的、低價格的產品，充分發揮數位技術和軟體技術的優勢，秉承了可靠、簡約、精準的核心設計理念。通過整體工業設計，降低返修率，提高環境適應性和可操作性，為廣大客戶提供的一款高檔次、低使用成本和服務成本的全新款智慧型儀表，可與各類流量感測器、變送器配合，完成瞬時流量的測量、變換、傳送和控制，同時進行累積計算和記錄。適用於對各類線性流量計的流量測量，以及飽和蒸汽、過熱蒸汽流量測量進行精確的溫度和壓力補償。

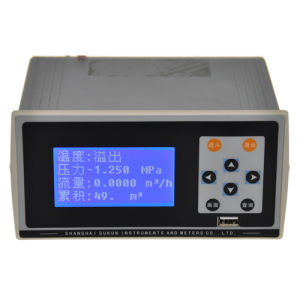

流量積算記錄儀
流量積算無紙記錄儀產品特點
1.測量誤差小於0.2%F.S，並具備調校，數字濾波功能，可幫助減小感測器、變送器的誤差，有效提高系統的測量、控制精度；2.具備瞬時量記錄、年月日累積記錄、停電信息記錄功能；3.具備引導式快捷選單設定，簡化現場操作難度；4.具備USB接口，可通過隨身碟將歷史數據轉存到計算機進行曲線、報表查詢和分析；5.特有的數據備份和回復功能，可將工程參數備份到冗餘的存儲區，出現異常時刻立即恢復；6.採用高端晶片作為CPU,32點浮點運算；
7.可通過參數設定選擇補償功能、接入通道的開放與關閉；8.超強的抗干擾能力，適應各種複雜現場；
組態方式
（1）時間及通道組態。用於組態或修改日期，時鐘，記錄點數和採樣周期。
流量積算記錄儀（2）頁面及記錄間隔的組態。各個通道的輸入信號方式，量程上下限，報警上下限，濾波時間常數，以及開方與否的設定。對於流量信號，還可作開方，流量累積和流量，溫度，壓力的補償。
（3）由於輸入信號的工程單位繁多，可通過組態選擇合適的工程單位。如果帶有PID控制模組，可實現PID控制迴路。
（4）通訊信息的組態。用於微機通訊地址和通訊方式的設定。
（5）顯示畫面選擇組態。無紙記錄儀可顯示九畫面或更多畫面的顯示。可通過組態，選擇最需要顯示的畫面。
（6）報警信息的組態。每個通道的上上限，上限，下下限和下限報警觸點的設定。
使用注意事項
1.存儲媒體是精密產品，請小心使用。2.使用隨身碟請注意靜電保護。
3.在高溫(大約400C以上)使用存儲媒體時，請在保存數據時插入存儲媒體，數據保存結束後取出放好，不要長期插在儀表上。
4.打開/關閉電源前，請取出存儲媒體。
5.當存儲燈(在U‘上)點亮時，請不要取出存儲媒體，否則會破壞數據。
常見故障排除
1、通道不進數，即改變通道信號值大小，通道顯示值無任何變化。
流量積算記錄儀A用萬用表在接線端子上測量信號是否正常;
B檢查通道模組開關與信號類型是否設定正確;
C打開表殼，檢查通道信號電纜是否接好。
2、儀表通電不工作。
A檢查儀表220V電源端子接線是否正確;
B檢查儀表保險絲是否熔斷;
C擰下儀表後的固定螺釘，將表芯從前面抽出，檢查電源板的電纜與主機板間是否插接好
3、液晶背光亮，但無字元和曲線顯示。
檢查儀表顯示電纜是否聯接正常。
4、無紙記錄儀通道測量數值不準。
A檢查通道參數設定中，信號類型的設定是否與實際接入信號類型一致;
B該通道模組開關設定是否與該通話信號類型相一致;
c檢查信號接線是否正確，信號線纜是否接觸良好;
無紙記錄儀常見故障及處理方法
1、儀表通電不工作。
A、檢查儀表220V電源端子接線是否正確
B、檢查儀表保險絲是否熔斷；
C、擰下儀表後的固定螺釘，將表芯從前面抽出，檢查電源板的電纜與主機板間是否插接好
2、液晶背光亮，但無字元和曲線顯示。
檢查儀表顯示電纜是否聯接正常。
3、通道不進數，即改變通道信號值大小，通道顯示值無任何變化。
A、用萬用表在接線端子上測量信號是否正常；
B、檢查通道模組開關與信號類型是否設定正確；
C、打開表殼，檢查通道信號電纜是否接好。
4、通道測量數值不準。
A、檢查通道參數設定中，信號類型的設定是否與實際接入信號類型一致；
B、該通道模組開關設定是否與該通話信號類型相一致；
C、檢查信號接線是否正確，信號線纜是否接觸良好；
D、在確定上述沒有問題，重新標定儀表（注意信號源精度一定要高於0.1%）若儀表標定不正常（無法標定），或標定正常但通道測量仍不正常，請進與生產廠家聯繫。
使用注意事項
1、為了防止觸電，在接通無紙記錄儀電源之前務必進行接地保護。2、在無紙記錄儀通電前務必確認儀表電源的電源是否與供給電源的電壓一致。
3、在使用中請勿切斷記錄儀內部或外部的接地保護，否則會使儀表保護動作失效，讓使用者處於危險狀態。
4、請勿在可燃性氣體、爆炸性氣體或有蒸汽的場合運行無紙記錄儀，在這樣的環境下使用本儀表很危險。
5、不是無紙記錄儀專業維修人員，請勿拆卸記錄儀前面面板，儀表有部分為高壓。
6、請在切實進行接地保護後將儀表與測量對象或外部控制迴路連線。
7、請嚴格按無紙記錄儀說明書進行操作，防止損壞儀表。
8、無紙記錄儀中塑膠零部件較多，清潔時用柔軟布擦拭，不能使用苯劑、香蕉水等，以免變色或變形。
9、請勿讓帶電品接近無紙記錄儀信號端子，可能引起故障。
10、不要讓無紙記錄儀受到外力衝擊。
11、在使用過程中如你確認記錄儀有冒煙、聞到有異味、發出異響等異常情況發生，請立即切斷電源，並及時與供貨商或產品售後服務聯繫
