概述
智慧型流量積算儀與各種流量感測器或變送器、溫度感測器或變送器和壓力變送器配合使用，智慧型流量積算儀可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據採集及通訊。

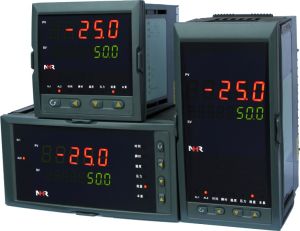

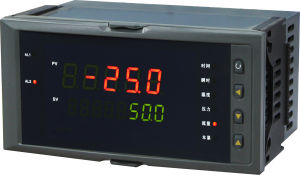

智慧型流量積算儀
智慧型流量積算儀功能特點
1、智慧型流量積算儀全範圍自動溫度、壓力補償運算，補償方式任意設定2、線性積算、開方積算任意設定
3、瞬時流量、累積流量、溫度、壓力多種參數顯示
4、小信號切除功能，切除範圍0-5%可選
5、智慧型流量積算儀的累積流量值可通過面板按鍵清零，清零操作可鎖
6、掉電保護功能，累積流量值掉電保持時間大於5年，所有設定值掉電後永久保持
7、智慧型流量積算儀先進的模組化結構，配合功能強大的儀表晶片，功能組合、系統升級非常方便

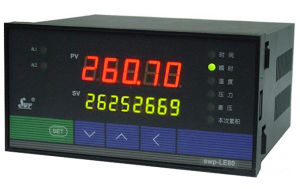

儀表面板
流理積算儀 技術指標
基本誤差：0.5％FS或 0.2％FS±1個字分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排同時顯示，上排四位數碼管顯示瞬時流量，下排八位數碼管顯示累積流量，採樣周期：0.5S
報警輸出：瞬時流量二限報警，繼電器輸出觸點容量 AC220V/3A
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通訊輸出：接口方式--隔離串列雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
饋電輸出：DC24V/50mA
電 源：開關電源 85～265VAC 功耗4W以下
儀表外形

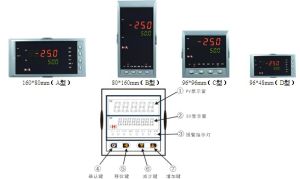

1、流量積算儀有橫式160×80mm、豎式80×160mm和方形96×96mm三種外形尺寸可供使用單位選擇。
2、橫式儀表開孔尺寸：152×76mm；豎式儀表開孔尺寸：76×152mm；方形儀表開孔尺寸：92×92mm
流量積算儀選型
例1、SWP-LK802-02-AAG-HL-2P帶補償流量積算控制儀，流量輸入類型為4-20mA，壓力補償輸入類型為4-20mA，溫度補償輸入類型為Pt100，儀錶帶4-20mA變送輸出，上、下限報警輸出，帶2路DC24V輸出。
例2:SWP-LK803-81-ACK-BL-P
過熱蒸汽帶溫度壓力補償流量積算控制儀，流量輸入類型為4-20mA，壓力補償輸入類型為1-5V，溫度補償輸入類型為熱電偶K型，繼電器控制輸出，帶RS-485通訊，帶流量定量到控制報警輸出，帶下限報警輸出，帶DC24V饋電輸出
例3、SWP-LK803-02-AAG-HL-2P
過熱蒸汽帶補償流量積算控制儀，流量輸入類型為4-20mA，壓力補償輸入類型為4-20mA，溫度補償輸入類型為Pt100，儀錶帶4-20mA變送輸出，上、下限報警輸出，帶2路DC24V輸出。
例4、SWP-LK804-02-AAK-HL-2P
飽和蒸汽帶補償流量積算控制儀，流量輸入類型為4-20mA，壓力補償輸入類型為4-20mA，溫度補償輸入類型為K型熱電偶，儀錶帶4-20mA變送輸出，上、下限報警輸出，帶2路DC24V輸出。
例5、SWP-LK801-02-A-HL-P
不帶補償流量積算控制儀，流量輸入類型為4-20mA，儀錶帶4-20mA變送輸出，上、下限報警輸出，帶1路DC24V輸出
例6、SWP-LK902-02-AAG-HL-2P
帶補償流量積算控制儀，流量輸入類型為4-20mA，壓力補償輸入類型為4-20mA，溫度補償輸入類型為Pt100，儀錶帶4-20mA變送輸出，上、下限報警輸出，帶2路DC24V輸出，儀表外形為96×96mm
例7、SWP-LK903-02-AAG-HL-2P
過熱蒸汽帶補償流量積算控制儀，流量輸入類型為4-20mA，壓力補償輸入類型為4-20mA，溫度補償輸入類型為Pt100，儀錶帶4-20mA變送輸出，上、下限報警輸出，帶2路DC24V輸出，儀表外形為96×96mm
例8、SWP-LK904-02-AAK-HL-2P
飽和蒸汽帶補償流量積算控制儀，流量輸入類型為4-20mA，壓力補償輸入類型為4-20mA，溫度補償輸入類型為K型熱電偶，儀錶帶4-20mA變送輸出，上、下限報警輸出，帶2路DC24V輸出，儀表外形為96×96mm
例5、SWP-LK901-02-A-HL-P
不帶補償流量積算控制儀，流量輸入類型為4-20mA，儀錶帶4-20mA變送輸出，上、下限報警輸出，帶1路DC24V輸出，儀表外形為96×96mm
流量積算儀接線圖

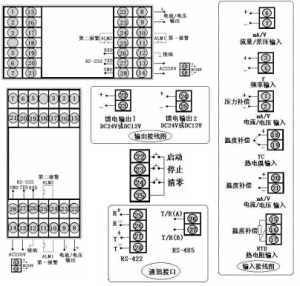

SWP-LK80流量積算儀接線圖

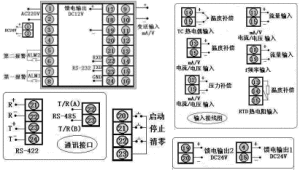

SWP-LK90流量積算儀接線圖
