簡介
自2002年phnix集團第一台泳池熱泵開始使用以來，走過了8年的歷史，PHNIX集團逐漸成為全球泳池熱泵的領先者，60%的產品銷往歐盟、北美、中東、澳洲、南非等海外發達地區。因此PHNIX集團成為中國生產量最大的專業泳池熱泵出口商，在歐洲市場占有率超過30%。伴隨著公司實力的強大，PHNIX國內市場日益紅火，PHNIX泳池恆溫除濕熱泵作為泳池熱泵的拳頭產品，為國內市場的進一步壯大輸入了新鮮血液。
泳池恆溫除濕熱泵的原理
PHNIX泳池恆溫除濕熱泵的工作原理就是將池水表面蒸發的熱損失回收利用，轉移到池水和空氣中，以滿足池水和空氣保溫所需的熱量。首先暖濕空氣流經蒸發器，溫度下降，暖水汽凝結成冷水從空氣中分離出來，使空氣乾爽，實現空氣的除濕功能；空氣冷卻、水汽凝結及冷卻過程中釋放出的熱能被冷媒吸收。第二步高溫冷媒吸收熱能，經熱交換器加熱池水，實現池水加熱功能；另外一部分熱量經過再熱器，加熱冷卻的室內空氣，實現空氣的加熱功能。
PHNIX泳池恆溫除濕熱泵的特點
功能強大一台主機配合除濕風櫃可同時提供泳池恆溫、加熱、除濕三種功能，配合全新設計的微電腦控制系統，可實現自動模式切換，操控簡單，保護功能齊全，功能強大
超高能效系統採用國際知名品牌製冷配件，配合全新設計的氟路系統，運行效率高，尤其在加熱+除濕模式下，綜合能效比10以上，節能效果非常顯著。
穩定高效採用高效套管換熱器，泳池水迴路和冷媒迴路逆流布置，可保證出口冷媒過冷度，提高系統效率；通過5.0MPa壓力測試，確保換熱器安全穩定運行。螺鏇盤管，使水路通暢，便於實施冷凍清洗；冷凍清洗可縮短停機時間，並避免化學藥劑的使用；製冷劑迴路與殼體間隙小，不會造成潤滑油滯留，回油順暢；水路盤管無內部接頭，降低了泄露機率。
安全環保採用熱泵技術加熱泳池用水並維持其溫度恆定，實現了水電隔離，相比燃氣加熱系統，整個加熱過程無燃燒，無廢氣排放，相比電鍋爐加熱系統，真正實現了安全環保。
智慧型控制採用新一代觸屏按鍵和點陣液晶多功能控制器，能夠自主控溫、無級水位調節、智慧型化霜，各種模式全自動切換，機組發生故障時控制器故障指示燈會閃爍，線控器顯示相應的故障代碼，使用省心，操作起來隨心所欲。如右圖所示。
PHNIX泳池恆溫除濕熱泵的套用
PHNIX泳池恆溫除濕熱泵是專門針對酒店、會所、訓練等的泳池而設計的，一方面給泳池水創建一個恆定的溫度，滿足人們日常的訓練、娛樂等溫度要求；另一方面給室內泳池創造一個高規格的舒適環境，為室內泳池的空氣濕度，空氣溫度，通風、排風等保證一個舒適的系統。
不僅如此，像實驗室、檔案儲藏室、精密生產車間、設備房、圖書館等等要求控制室內濕度的場所都可以用到PHNIX恆溫除濕熱泵。
綜上所述：PHNIX泳池恆溫除濕機組是一種集恆溫、加熱、除濕於一體的新型高效節能設備，廣泛套用於室內泳池的恆溫、加熱、除濕等。在恆溫+除濕模式下運行。綜合能效比10以上，節能效果顯著。

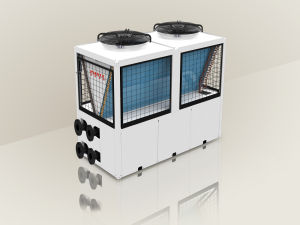

恆溫除濕熱泵外機
除濕風櫃（內機）PHNIX泳池恆溫除濕熱泵的選型
設計參數| 夏季 | 冬季 | ||
| 空氣調節幹球溫度℃ | 33.2 | 空調計算溫度℃ | -12 |
| 通風乾球溫度℃ | 30 | 通風乾球溫度℃ | -5 |
| 日平均溫度℃ | 28.6 | 採暖計算溫度℃ | -9 |
| 空氣調節濕球溫度℃ | 26.4 | 相對濕度 | 45 |
| 相對濕度 | 78 | 大氣壓力Pa | 102040 |
| 大氣壓力Pa | 99860 | 風速（m/s） | 2.8 |
| 風速（m/s） | 1.9 | | |
本游泳館總面積約1380平方米，泳池上空高7米，其中溫水池池水面積約350平方米，水深平均約1.1米，體積370立方，設計水溫為37℃。
游泳館內計算參數：設計室內溫度：32℃；相對濕度70%；泳池水設計溫度：37℃；室內水面風速：0.3m/s；
1） 冬季在室外氣溫最低-12℃情況下泳池表面蒸發損失的熱量計算：
Qx = α・ у （ 0.0174vf + 0.0229 ） (Pb － Pq) A(760/B)
式中 Qx―― 泳池表面蒸發損失的熱量（ kJ/h ）；
α―― 熱量換算係數， α = 4.1868 kJ /kcal ；
у―― 與泳池水溫相等的飽和蒸汽的蒸發汽化潛熱（ kcal/kg ）；
vf ――泳池水面上的風速（ m/s ），一般按下列規定採用：室內水池 vf = 0.2~0.5 m/s ；露天水池 vf = 2~3 m/s ；
Pb―― 與泳池水溫相等（37℃）的飽和空氣的水蒸汽分壓力（ mmHg ）；
Pq――與泳池的環境空氣溫度（32℃）相等的水蒸汽壓力（ mmHg ）；
A――泳池的水表面面積（ m2 ）；
B―― 當地的大氣壓力（ mmHg ）。
而泳池的水表面、池底、池壁、管道和設備等傳導所損失的熱量，占泳池水表面蒸發損失熱量的 20% 。
查相關參數表可計算得：
Qx = α・ у （ 0.0174vf + 0.0229 ） (Pb － Pq) A(760/B)
=4.1868×579.15×（0.0174×0.3+0.0229）（47.13-25）×350×760÷765
=2424.8×0.02812×22.13×348
=525112（ kJ/h ）
2） 泳池每小時總損失熱量：
加上泳池的水表面池底、池壁、管道和設備等傳導所損失的熱量，
泳池每小時總損失熱量為：525112×1.2=630134（ kJ/h ） =150505（ kcal/h ）
3） 泳池補水加熱所需的熱量：
Qb=αqbу（tr- tb）/t
式中 Qb――游泳池補充水加熱所需的熱量(kJ/h)；
α――熱量換算係數，α=4.1868(kJ /kcal)；
qb――游泳池每日的補充水量(L)；按泳池水量的7%確定；
у――水的密度（kg/L）；
tr――游泳池水的溫度（℃）。
tb――游泳池補充水水溫（℃）；
t――加熱時間（h）。
查相關參數表可知：
qb=370m3×7%=25.9m3=25900L；
tr=37℃
tb=15℃
則 Qb=αqbу（tr- tb）/t
=4.1868×25900×1×(37-15)/12
=198803kJ/h
=47483kcal/h
4） 經計算得泳池平均每小時經水面蒸發和傳導損失的熱量、池壁和池底傳導損失的熱量、管道的淨化水設備損失的熱量、泳池補水所需的加熱量合計為150505+47483=197988（ kcal/h ）=231KW。由於泳池每小時總的熱損失量為231KW。
1） 泳池空間面積約1380平方米，以7米層高計算室內換氣量，根據泳池室內的循環次數為6次/小時計算，循環的風量為57960立方米/小時,選60000立方米/小時；
2） 根據水溫、室溫和計算公式可得：
室內散濕量計算
人體散濕量：
W1=0.001×n×n’×g
g――成年男子的小時散濕量，100g/（ h・人）
n――室內人總數
n’――群體系數
池邊散濕量計算
W2=0.0171（t乾-t濕）Fn
式中：W2――散濕量（Kg/h）
t乾――室內空調計算幹球溫度（℃）；
t濕――室內空調計算濕球溫度（℃）；
F――池邊面積（m2）；
n――潤濕係數。
值對應不同的使用條件，取0.2-0.4.
敞開水面的散濕量
W3=ω×F
ω――單位水面蒸發量，kg/(�・h)
F――水面積，�
根據以上公式計算，水面的散濕量為0.452kg/�・h,那么散濕量為158KG/h;此時人的散濕量為0.15kg/人・h,最高峰人數為180人，那么人的散濕量為27KG/h;池邊散濕量為15KG/h，所以室內總散濕量為200KG/h.
3） 夏季
新風的含濕量為：
9000×1.2÷1000×（25.7-21.4）=46.44kg/h
那么，夏季的總除濕量為：200+46.44=247 kg/h
根據夏季室外設計參數，整個泳池所需的新風量為送風量的15%計算，按9000m3/h計算，室內按照幹球溫度：32℃，相對濕度70%，含濕量21.4g/kg，新風量為9000m3/h，迴風取51000 m3/h，混合溫度T=32.2℃，混風空氣含濕量d=22.1(g/kg)，混風焓值（kj/kg）=89。室內按照幹球溫度：32℃，相對濕度70%，含濕量21.4g/kg：
處理後空氣含濕量為：
22.1-247×1000÷1.2÷60000=18.6g/kg
查得，處理後空氣的溫度為25.4℃，相對濕度為90%，處理後的焓值（kj/kg）=73.3，因此除濕量為（51000+9000）×1.2/1000×（22.1-18.6）=252kg/h>247kg/h，機組的冷量：=60000×1.2/3600×（87.2－73.3）=278KW。
為了提高舒適度，空氣經過除濕後需要把溫度提升到32℃，
那么空氣再熱量為：
60000×1.2×1.06×（32-25.4）÷3600=140KW
所以空氣的再熱量為140KW。
依次計算出過度季節機組冷量為280KW，空氣再熱負荷為138KW；
冬季通過引進新風可以帶走全部濕量，空氣再熱負荷為140KW。
由上述內容可知，主機選型如下：
⑴溫水池選用8台芬尼克茲PASRW250S-V-QX空氣源三聯供
空氣源三聯供單台制熱量：70KW，製冷能力(除濕)為60KW，製冷+制熱水：60/80KW。
⑵選除濕風櫃的PGDH-600一台，風量為60000CMH,余壓為500Pa。
⑶新風再熱負荷可以用PHNIX,4台模組機，型號為PASRW250S-V提供,單台製冷量為65KW,制熱量為70KW。
PHNIX泳池恆溫除濕熱泵與同類產品性能對比
國內現行泳池恆溫設備產品效率對比說明表
| 供熱方式 | 燃油熱水器 | 燃氣熱水器 | PHNIX泳池恆溫除濕熱泵機組 |
| 種類 | 柴油 | 液化氣 | 電 |
| 環境污染情況 | 比較嚴重 | 不嚴重 | 無 |
| 安全性能比較 | 比較安全 | 不安全 | 安全 |
| 特殊功能 | 無 | 無 | 除濕功能 |
| 加熱量 | 198660kcal/h | ||
| 燃值 | 10200kcal/kg | 23000kcal/kg | 860kcal/kwh |
| 熱效率 | 93% | 85% | 550% |
| 二次換熱效率 | 90% | 90% | 不需二次加熱 |
| 單價 | 4.8元/kg | 12元/kg | 0.9元/kwh |
| 泳池水恆溫每小時需燃料量 | 23.27 | 11.29 | 42.00 |
| 泳池水恆溫每小時需費用 | 111.69 | 135.49 | 37.80 |
| 泳池水恆溫每天需費用 | 1340 | 1626 | 454 |
| 設備使用年限 | 8～10 | 8～10 | 10～15 |
| | | | |
選購與保養
芬尼克茲（PHNIX）泳池恆溫除濕熱泵的安裝規範
恆溫除濕主機安裝位置的選擇及注意事項
⊙安裝前仔細閱讀隨機產品說明書；
⊙機組必須安裝在通風條件良好的位置；
⊙安裝位置應便於調試和維修，預留檢修間隙；
⊙安裝位置應遠離強電、強磁場直接作用的地方；
⊙機組必須要安裝減震裝置，以防止振動傳至建築物；
⊙主機供、回水管採用柔性連線，可防止振動從機組傳播至水管；
⊙水管保溫必須做好，防止能量損失；
⊙室外管路保溫後必須用鋁皮或鍍鋅鐵皮包裹好。
除濕風櫃安裝位置的選擇及注意事項
⊙安裝前仔細閱讀隨機產品說明書；
⊙機組必須安裝在乾燥的室內機房；
⊙安裝位置應便於調試和維修，預留檢修間隙；
⊙安裝位置應遠離強電、強磁場直接作用的地方；
⊙機組必須要安裝減震裝置，以防止振動傳至建築物；
⊙主機供、回水管採用柔性連線，可防止振動從機組傳播至水管；
⊙水管保溫必須做好，防止能量損失；
熱泵在泳池中套用
熱泵熱水器在泳池中的運用
1.1 游泳池的熱損失(別墅泳池設計里尤其注重)
游泳池有室外露天游泳池（場）以及室內溫水游泳池（館）兩大類。從游泳池的使用性質分，有比賽池，訓練池，跳水池，兒童戲水池等；從經營性質分，有公用游泳池，商業賓館內游泳池，也有私人別墅住宅內的游泳池等。但無論何種游泳池，都有一個要求維持池水溫度恆定的要求，池水的溫度因使用性質不同而異。游泳池的熱損失有下列幾個方面：（尤其是在別墅泳池設備的傳導中）
1）游泳池池水因水面蒸發，水面傳導，池底和池壁傳導而不斷損失熱量。
2）因人們在游泳池內游泳，會損失一部分池水，必須不斷補充，而補充水需加熱，需要補充一部分熱量；
3）此外，整個游泳池的設備和管道也在不斷向周圍環境排放熱量。
以上這一些損失的熱量，都需要不斷補充，才能維持池水有一定的溫度。這些熱損失再加上游泳場館淋浴等用熱的負荷可以稱之為經常性用熱負荷。
另外，恆溫池水也有一次性全部更換新的要求。為了清洗，消毒的要求，在一定時段內，要求將池水全部放空，重新輸入溫水。如果補充的水是冷水（水溫在5-15℃），那末，加熱整池水需要的用熱量就是一次性衝擊負荷。
1.2 游泳池池水溫度（恆溫泳池設備）
一般室內游泳池池水溫度為24－29℃，室外的為22－30℃。如室內游泳館有完善的空調採暖設施，可以取為25℃；如果氣溫低，可以取為27℃。熱損失與池水溫度高低有關，也與周圍環境（例如空氣）溫度有關。一般室內環境溫度比池水溫度高1-2℃。國外資料表明：室內游泳池最佳環境參數為：
空氣溫度 26-30℃
池水溫度 25-28℃
地面溫度 30-32℃
風 速 0.05-0.1m/s
相對濕度 50-60%
1.3 室內游泳館相對濕度（恆溫泳池設備）
維持室內游泳館內一定的相對濕度十分必要。當室外溫度為-10℃，室內空氣相對濕度為50-60%，設雙層窗的傳熱係數為2.9W/m2時，玻璃窗戶上仍會潮濕、結露；即使室外氣溫為-1℃，室內為28℃ 時，也會結露。因而游泳池場館必須除濕。
1.4 游泳池的用熱負荷計算
前者提到，對於游泳池用熱的經常性負荷，有：
a.水面蒸發散熱；
b.水面傳導散熱；
c.池底，池壁傳導散熱；
d.設備及管道散熱；
e.補水加熱量；
f.游泳場館淋浴等用熱；
由於蒸發散熱，傳導散熱等計算十分複雜，而且必須有游泳池結構的詳細尺寸，氣象，土壤等資料，為了估算的方便，對於a,b,c,d四項，可以合併為一項，即：按游泳池水面面積m2計的平均熱散失量。可以見表1
表1
環境溫度℃ 5 10 15 20 25 26 27 28 29 30
露天 KJ/h 4522 4187 3852 3433 2931 2847 2721 2596 2470 2302
游泳池 w 1256 1163 1070 953 814 791 756 721 686 639
室內 KJ/h 2345 2177 2010 1842 1507 1465 1382 1340 1256 1172
游泳池 w 651 605 558 512 419 407 384 372 349 325
表中數值按下列條件計算：水溫27℃，空氣相對濕度50%，風速：室內 0.5m/s;室外 2 m/s
國外資料介紹，對於露天游泳池的熱損失，也可以按下列數據估算；在水溫為23℃，平均氣溫10－12℃時，
對流熱損失 70�95W/�
輻射熱損失 60－80 W/�（夜間）
輻射得熱量 ≤180 W/�〔白天〕
蒸發熱損失 350－700 W/�
補充水時的補熱量 400－600 W/�
對於補水熱損失，可以按補水量及補水溫差進行計算而得。游泳池每天補水量占游泳池容積的百分數可見表2。
表2
游泳池類別 比賽池 訓練池 跳水池 室內公共池 露天公共池 兒童池 幼兒池 水球池 游泳跳水合一池
補充水量（%） 3－5 3－5 3－5 5－10 10－15 10－15 15 5 5
方案設計中建議：露天池取10%=B1；室內池取5%=B2。因補水需補熱的小時功率可按下式計算
P=[(V×B×1000/24)×(t2-t1)/860] kW， （1－1）
式中：P－補水的補熱功率，kW；
V－游泳池容積，m3；
B－補水量的百分數，%；
t1－補水初溫，℃；
t2－池水溫度，℃。
至於游泳館所用的淋浴、洗滌等生活熱水用量的計算及制熱所需負荷，可按常規計算。
對於一次性衝擊負荷，則按照換水量以及水溫升來計算其總用熱功率和小時用熱功率（機器所需的制熱功率）。總用熱功率QZh
QZh=1.15×V×（t2－t1）×1000/860 kW， （1－2）
小時熱功率Ph=QZh/T kW， （1－3）
式中：V－ 游泳池的總容積，m3；
t2－ 池水所需溫度，℃；
t1－ 冷水溫度，℃；
T－ 換水周期，h；
1.15－考慮在換水周期內的熱損失附加值。
一般初次充水或換水的周期T為24－48h計。也就是說，要求在24－48h內完成整池的換水。至於間隔多長時間換一次水，應根據用戶對於游泳池的使用要求和經營情況而定。由於池水是在不斷循環過濾和消毒的，間隔時間相對比較長，可以是一個月，半年、甚至一年，對於桑拿浴性質的水池，有可能是一天換一次水。對於有幾個游泳池的場館，在計算負荷時，可以將換水時間錯開。在選擇主機時，可按一個最大容積的水池的一次性負荷來計算，也可以用換水周期的時間長短來調整。各種不同的游泳池的循環次數和周期可見表3。
表3
類別 循環次數
n（次/日） 循環周期
T（小時） 類別 循環次數
n（次/日） 循環周期
T（小時）
比賽、訓練池 4－2.4 6－10 公用池 4－3 6－8
跳水、私人池 3－2 8－12 兒童池 6－4 4－6
跳水、游泳合一池 3－2.4 8－10 幼兒池 24－12 1－2。
