參照標準
本標準規定了波紋管剛度試驗機的術語和定義、要求、檢驗規則、標誌和包裝等內容。實驗對象
適用於各類型彈簧、彈性元件、波紋管等彈性體的拉力、壓力、位移、剛度等強度試驗和分析。功能特點
1、對拉伸波紋管做拉伸試驗；2、對壓縮波紋管做壓縮試驗；
3、通過變形測力值；
4、通過高度測力值；
5、通過力值測變形；
6、通過力值測高度；
7、能夠分段測量，求出彈性係數（剛度）；
8、能夠對波紋管進行分選，選出合格波紋管；
9、能夠列印數據；
技術參數
型號 | TLY-Z50N | TLY-Z100N | TLY-Z200N | TLY-Z500N | TLY-Z1000N | TLY-Z2000N | TLY-Z5000N |
量程 | 0-50N | 0-100N | 0-200N | 0-500N | 0-1000N | 0-2000N | 0-5000N |
力值精確值 | 0.01N | 0.1N | |||||
力值誤差 | ≤±1% | ||||||
位移精確值 | 0.01mm | ||||||
位移誤差 | ≤±（50+0.15λ） | ||||||
試驗機級別 | 1級 | ||||||
拉伸空間 | 500mm | ||||||
壓縮空間 | 500mm | ||||||
試驗行程 | 500mm | ||||||
壓盤直徑 | 100mm | ||||||
位移速度 | 1-500mm/min分檔可調 | ||||||
試驗機尺寸 | 530Ⅹ260Ⅹ1400mm | ||||||
試驗機重量 | 120KG | ||||||
供電電源 | AC220V±10% 50HZ | ||||||
保護功能 | 機械、程式雙保護 | ||||||
噪音 | ≤50 dB（A） | ||||||

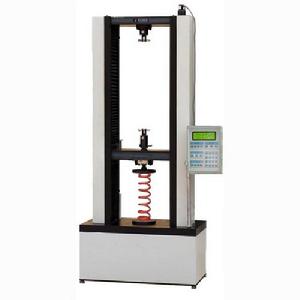

機型展示
機型展示
