簡介
在SDH系統中，網管可以通過SDH幀結構中的開銷位元組（如E1、E2、D1～D12等）來處理對網路中的設備進行管理和監控，無論是TM、ADM還是REG。與SDH系統不同，在DWDM系統中，線上路放大設備只對業務信號進行光放大，業務信號只有光-光的過程，無業務信號的上下，所以必須增加一個信號對光放大器的運行狀態進行監控；其次如果利用波長承載SDH的開銷位元組，那么利用哪一路SDH信號呢？況且如果DWDM中的信道所承載的業務不是SDH信號而是其它類型的業務時，怎么辦？而且讓管理和監控信息依賴於業務是不行的。所以必須單獨所用一個信道來管理DWDM設備方便。DWDM系統可以增加一個波長信道專用於對系統的管理，這個信道就是所謂的光監控信道（Optical Supervising Channel－OSC）對於採用摻鉺光纖放大器（EDFA）技術的光線路放大器，EDFA 的增益區為 1530 nm ~1565 nm， 光監控通路必須位於EDFA有用增益頻寬的外面（帶外OSC），為1510 nm。監控通路採用信號翻轉碼 CMI 為線路碼型。
光監控通路要求
DWDM對光監控信道有以下要求：
光監控通道不限制光放大器的泵浦波長；
光監控通道不限制兩個光線路放大器之間的距離；
光監控通道不限制未來在1310nm波長的業務；
線路放大器失效時光監控通道仍然可用；
根據以上要求：
（1）光監控信道的波長不能為980nm，1480nm，因為摻鉺光纖放大器（EDFA）使用以上波長的雷射器作泵浦源，拉曼光纖放大器也使用1480nm附近波長的雷射器作泵浦源；
（2）光監控信道的波長不能為1310nm，因為這樣會占用了1310視窗的頻寬資源，妨礙了1310nm視窗的業務；
光監控信道的接收靈敏度可以做得很高，這樣一來，不會因為OSC的功率問題限制站點距離，具體是兩個光放大器之間的距離。因此光監控信道需要採用低速率的光信號，保證較高的接收靈敏度。
（3）光監控信道的波長在光放大器的增益頻寬以外，這樣光放大器失效時光監控通道不會受影響。對於採用摻鉺光纖放大器（EDFA）技術的光線路放大器，EDFA的增益光譜區為1528～1610nm，因此，光監控通道波長必須位於EDFA的增益頻寬的之外。通常，光監控信道的波長可以為1510nm，或1625nm。

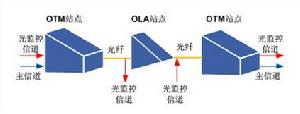

波分監控信道按照ITU-T的建議，DWDM系統的光監控信道應該與主信道完全獨立，主信道與監控信道的獨立在信號流向上表現的也比較充分。
在OTM站，在發方向，監控信道是在合波、放大後才接入監控信道的；在收方向，監控信道是首先被分離的，之後系統才對主信道進行預放和分波。同樣在OLA站點，發方向，是最後才接入監控信道；收方向，最先分離出監控信道。可以看出：在整個傳送過程中，監控信道沒有參與放大，但在每一個站點，都被終結和再生了。這點恰好與主信道相反，主信道在整個過程中都參與了光功率的放大，而在整個線路上沒有被終結和再生，波分設備只是為其提供了一個個通明的光通道。
光監控信道可監控所有WDM/OTN站點類型，所以被廣泛套用於WDM/OTN光傳送網路各個層次。
監控通路接口參數
監控通路的接口參數如表4-4。
表4-4 監控通路的接口參數
| 監控波長 | 1510nm |
| 監控速率 | 2Mbit/s |
| 信號碼型 | CMI |
| 信號傳送功率 | (0~-7dBm) |
| 光源類型 光譜特性 | MLM LD * |
| 最小接收靈敏度 | -48dBm |
監控通路的幀結構
監控通路的2Mbit/s系統物理接口應符合G.703要求。其幀結構和比特率符合G.704的規定，如圖4-18所示。
圖4-18 監控通路的幀結構
時隙0 ：幀同步位元組。
幀結構中至少有2個時隙作為公務聯絡通路，一個作為光中繼段公務聯絡，可在光放大器中繼站上接入。另一個作為光復用段之間的業務聯絡，可在WDM系統終端站接入。
幀結構中至少有 1 個時隙供使用者(通常為網路提供者)使用，可以在光線路放大器中繼站上接入。
幀結構中必須有4 個位元組作為光中繼段的 DCC 通道， 8個位元組作為光復用段的DCC 通道，以傳送有關 WDM 系統的網路管理信息。終端設備有公務聯絡和使用者通路兩個接口。
至少有空閒位元組，以準備擴容時採用。
