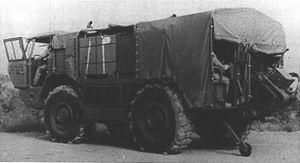

法國馬太寧自動布雷車
國別法國名稱馬太寧布雷車
Matenin Mine Burier
生產單位法國馬太寧公司
Establissement Matenin,FR
現狀生產
裝備情況法國
結構特點
該車採用馬太寧挖掘機(4×;4)輪式車底盤,它的功能廣泛,既能越野作業,又能在裝甲戰車通過的任一種地面上布雷或埋雷,還可在水深不超過1.2m的小河或河床內布雷。4個框架構成的儲雷架,每個儲雷架可裝112枚HPD反坦克地雷。車內備有1套液壓機械推進作業機構,用於埋設地雷,埋雷後由後面的滾輪把植被重新壓回,使地表植被顯得無破壞跡象。另外還有1套能自動控制埋雷時停車、減速和加速的液壓聯動機構。布雷作業時該車可以沿直線、曲線(曲率半徑10m)和“Z”字形路線行駛。平均每小時可布設HPD雷400枚,對於3m雷距,每小時可布設500枚,埋設深度可在15~30cm之間調節,雷距可在2.5~10m間任選。
性能數據
作業人數1+2人
驅動型式4×;4
車重
空車12700kg
載荷16000kg
車長7.300m
車寬2.500m
車高2.800m
車底距地高0.5m
輪距3m
公路最大速度70km/h
公路平均速度50km/h
液壓聯動機構工作時的速度3.6km/h
公路行程600km
最大爬坡度50%
最大側傾坡度25%
攀垂直牆高0.45m
越壕寬0.65m
涉水深1.2m
發動機
生產公司MAN
型號D2156HM
類型6缸水冷柴油機
功率/轉速165kW/2400r/min
傳動裝置
類型帶變矩器、液力機械、動力換檔
前進檔/倒檔數6/3
轉向裝置類型動力助力
轉向半徑11m
制動器氣動
輪胎規格16.00×;25(低壓輪胎)
電氣系統電壓24V
載雷箱448枚HPD反坦克地雷
布雷持續時間11h
布設地雷型號法國HPD反坦克地雷系列
布雷間隔(雷距)2.5~10m任選
埋設深度15~30cm
平均每小時布雷數400枚
