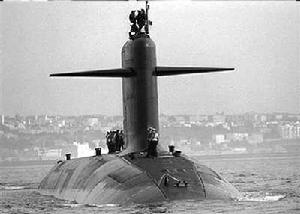

法國“凱旋”號核潛艇是法國“凱旋”級戰略核潛艇,1997年4月服役。“凱旋”號長138米,水下排水量1.4萬噸,潛深可達400米,額定艇員111人。潛艇可攜帶16枚M—45型飛彈,每枚飛彈可攜帶6個TN—75型核彈頭,射程可達5000多公里。“凱旋”級核潛艇計畫建造4艘,其中3艘已經服役,最後一艘預計2010年投入使用。
研製背景與計畫
1. 型號的產生 法國一向把優先發展獨立的核威懾力量作為國防建設的基本方針。法國前總統密特朗在 1991年說:“我們在2000年的方針仍將以戰略核威懾為中心,這就必須保留我們的戰略威懾力量。”在1963-1990年間,法國政府用於研製和購買戰略核武器的費用達3125.6億法郎, 占全軍武器裝備總費用的29.2%,而用於發展潛基戰略核兵力的費用達527億法郎,占戰略 核武器總投資的48.8%。 法國是唯一的先發展戰略飛彈核潛艇後發展攻擊型核潛艇的國家,自60年代開始至 1985年,共建造了6艘彈道飛彈核潛艇。由於服役期很長,從1991年12月開始退役。目前,只有4艘在役。 為了保證彈道飛彈核潛艇的後續力量,替換陸續退役的彈道飛彈核潛艇,於80年代初 期開始發展第三代“凱旋”(Le Triomphant)級彈道飛彈核潛艇。
2.研製計畫 (1)計畫概況 法國彈道飛彈核潛艇的發展和前蘇聯一樣,發展一型飛彈配備一型潛艇。法國“不屈” (L'Inflexible)級彈道飛彈核潛艇裝備M4飛彈,其射程只有5300km。為了裝備射程為 11000km的M5飛彈,法國政府於1981年7月決定建造“凱旋”級彈道飛彈核潛艇。 當時決定建造6艘,後逐漸削減至建造4艘,從1986年開始訂購,至2008年完成艇的 建造計畫。飛彈的發展採取分步實施的方法。由於M5飛彈趕不上艇的建造進度,前兩艘艇 先裝備M45飛彈,至2010年前後再換裝M5飛彈,M5飛彈也可能分成幾型發展。 (2)研製時間表 法國政府宣布發展新一代彈道飛彈核潛艇計畫 1981年7月 訂購“凱旋”級首艇 1986年6月 “凱旋”號開工建造 1989年6月 “凱旋”號服役 1997年3月 第2艘艇服役 1999年12月 預計第4艘艇服役 2008年7月 (3)研製單位 該級艇由法國海軍造船技術局(DCN)負責研製,瑟堡海軍造船廠(Cherbourg Naval dockyard)建造。 (4)研製經費 “凱旋”級核潛艇的發展計畫,共建造4艘艇,總計畫投資為798億法郎。每艇單艇造 價13.39億美元。
3.使命任務 法國海軍的戰略核力量全部部署在核潛艇上,制訂“凱旋”級核潛艇的發展計畫時,其主要戰略目標是針對前蘇聯。根據其飛彈射程和核潛艇性能分析,如裝備M5飛彈將具有攻擊世界任何地方的能力,而且新一級核潛艇建造4艘,即能夠保證平時總有一艘艇在海上巡邏。
4.服役狀況 目前該級1、2號艇分別於1997年3月和1999年12月服役;3號艇在建,計畫2004年4月服役;計畫建造1艘,預定2008年7月服役。
總體性能與裝備
1.基本性能 排水量,水面/水下(t) 12640/14335 主尺度,長*寬*吃水(m) 138*12.5*12.5 軸功率MW(hp) 30.50(41500) 航速,水面/水下(kn) 20/25 續航力(n mile) 1000000 下潛深度(m) 500 艇員編制(名) 111(軍官15名) 動力裝置 1台K15一體化壓水堆裝置,2台蒸汽輪機,電力推 進,單軸,泵噴射推進器。 飛彈發射筒 16具。 彈道飛彈 M45/TN71彈道飛彈(第1、2艘艇),M5/TN75彈道 飛彈 (第3、4艘艇)。 魚雷發射管 4具533mm。 魚雷 L5-3型魚雷。 反艦飛彈 SM39“飛魚”反艦飛彈。 自衛武器裝載量 18枚。 聲吶 DMUX80主/被動首部和舷側陣多功能聲吶;DUUX-5 被動低頻偵察和測距聲吶;DSUV61被動甚低頻拖曳 線列陣聲吶。 導航 SGN-3型全球慣性導航,天文導航,衛星導航。 雷達 DRUA33“卡里普索”I波段導航雷達。 通信 綜合通信系統,極低頻通信,甚低頻拖曳浮標天線, 衛星通信。 指揮和控制 SAD彈道飛彈控制系統,SAT戰術武器數據系統, DLA-4A魚雷和反艦飛彈火控系統。 電子支援措施 ARURl3/DR-3000U偵察措施。
2.總體布置與結構 該級艇艇體為細長水滴型,長寬比為11,外形具有光順的流線形表面。艇中部飛彈發 射筒段為平行中體。指揮台圍殼居中靠近首部,圍殼前部置有圍殼舵。艇尾水平舵端部設定 了固定板,使其操縱面布置形式呈H狀,以提高效率,降低噪聲。艇殼材料採用HLES-100高強度鋼,艇的下潛深度可達500m。 法國“凱旋”級彈道飛彈核潛艇 該級艇採用單殼艇結構,耐壓殼內布置有魚雷艙、指揮艙、飛彈艙、反應堆艙、主機艙、尾艙等6個艙室。首艙設5層甲板室。尾部採用泵噴射推進器,導管內外還敷有消聲材料,降低噪聲,提高推進效率。
3.動力裝置 該級艇採用一台K15一體化自然循環壓水堆裝置。該型堆是套用於法國“戴高樂” (Charles de Gaulle)號核動力航空母艦的反應堆,其設計思想與“寶石”(Rubis)級攻擊型核潛艇用CAS-48一體化自然循環壓水堆相同。艇在中低速航行時可不用主循環泵,去掉一個噪聲源。由於自然循環能力高達49%,因此增強了反應堆和一迴路系統的固有安全可靠性。 K15反應堆熱功率150MW,可提供軸功率30.50MW(41500hp)。採用2台蒸汽輪機,單軸,一台電動機,採用電力推進,省去了減速齒輪箱,採用泵噴射推進器,這樣可降低噪聲。同時採取了其他許多降噪措施,如二迴路設備採用浮筏減振機座,對管內液體、氣體流動及電纜連線採取降噪措施等。
4.武器系統 該級艇設定16具彈道飛彈發射筒,設計裝備M-5飛彈,採用TN75核彈頭。該型飛彈為三級固體燃料飛彈,射程11000km,圓機率偏差300m。每枚飛彈可攜帶6個威力為150kt TNT當量的分導式熱核彈頭。 M-5飛彈從1988年起開始研製,1993年起加大經費投入,預計2010年左右可以裝備“凱旋”級第3、4艘潛艇。目前,第1、2艘艇先裝備M-4飛彈的改進型M-45飛彈,以後再改裝M-5飛彈。M-45/TN71飛彈也是三級固體燃料飛彈,射程7000km,每枚飛彈可攜帶6個威力為150ktTNT當量的分導式多彈頭。 該級艇首部設定4具533mm魚雷發射管,可攜帶L5-3型兩用主/被動聲自導魚雷,在35kn航速時,可航行14km,攻擊航速可達53kn,潛深555m;SM39“飛魚”反艦飛彈,慣性制導,主動雷達末制導,射程50km。魚雷和反艦飛彈可混合裝載18枚。
5.電子設備 該級艇裝備了法國自行研製的SGN-3型全球慣性導航系統,裝有高性能的慣性中心,可提供精確的潛艇位置,以提高發射M45飛彈的命中精度。艇上還裝有天文導航、衛星導航等設備。該級艇裝備了DRUA-33型I波段“卡里普索”水面導航和搜尋雷達。 該級艇裝備了DMUX-80型多功能主/被動首部和舷側陣聲吶,DUUX-5型被動低頻測距和偵察聲吶,DSUV-61型被動甚低頻拖曳線列陣聲吶,探測距離可達50~100n mile。 艇上配有綜合通信系統,包括衛星通信、甚低頻通信及浮標天線,極低頻通信設備等。還裝有ARUR13/DR-3000U型電子戰偵察措施。 該級艇裝有SAD戰略數據系統,用於控制16枚彈道飛彈的數據傳輸處理和作戰指令發布等作戰控制功能。採用SAT戰術數據系統和DLA-4A武器控制系統,用作控制“飛魚”反艦飛彈和魚雷武器的火控系統。
技術特點分析
1.技術特點 該級艇是法國部署戰略核武器的唯一支柱,自稱在40年內先進有效,具有如下技術特點: (1)攻擊力強 該級艇裝備遠射程、高精度、威力大的彈道飛彈,具有6個分導式多彈頭,可同時攻擊多目標,打擊範圍及攻擊能力比“威嚴”級彈道飛彈核潛艇增大一倍以上。換裝M-5飛彈後可攻擊世界任何地方。 (2)隱身性好 該級艇採用了許多先進的降噪措施,包括採用K15一體化壓水堆裝置,在中低速工況航行時不用主循環泵,採用浮筏減振,電力推進,不用減速齒輪,採用氣幕降噪,泵噴射推進器,艇體外形光順,減少流水孔,裝設消聲瓦。據稱比美國“俄亥俄”級核潛艇輻射噪聲還低許多,也低于海洋環境噪聲。採用新型合金鋼做艇殼材料,使下潛深度達500血,採用消磁、減小紅外特性等措施,提高了隱蔽性和生命力。 (3)裝備高性能反應堆 該級艇採用K15一體化自然循環壓水堆裝置;是法國“夏爾?戴高樂”號核動力航空母艦用反應堆,也是法國“寶石”級攻擊型核潛艇採用的CAS48一體化壓水堆的放大型。該型堆功率大、體積小、重量輕,堆芯壽命長達25年,艇在整個服役期內可以不換料,噪聲低,可靠性好。 (4)自動化程度高 該級艇的排水量比“不屈”級彈道飛彈核潛艇大60.7%,但艇員卻由130人減至111人,減少14.6%。艇員的排水量負荷達到129.1噸從。由於廣泛採用了先進的計算機系統,所以提高了艇的自動控制水平。 (5)安全可靠性好 一體化壓水堆裝置,自然循環能力高,可避免發生反應堆失水事故。艇的排水量增大,有足夠的空間裝備新型電力推進設備、應急柴電動力裝置、通氣管和逃生筒,以及許多新型電子設備,保證艇的安全航行,提高艇的安全可靠性。
2.技術改進 該級艇裝備M-45型彈道飛彈的艇將於2010年改裝M-51型彈道飛彈。
3.發展前景 如果“凱旋”級核潛艇研製計畫進展順利將於2008年建成4艘核潛艇。
