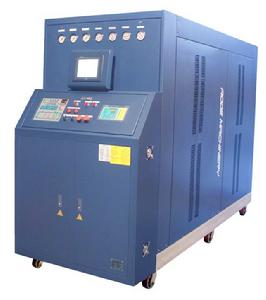

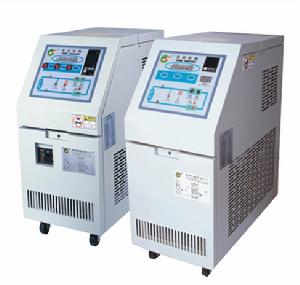

油溫機
油溫機是以導熱油作為媒介的模溫機。他也可以稱作油加熱器、油溫加熱器、油循環控溫機。油溫機(超高溫油溫機)的詳細資訊：
1、電腦觸摸式控制，操作簡單易懂。
2、微電腦雙組P.I.D溫度控制表，觸摸式內儲、自動演算。
3、安全保護及故障指示系統。
4、組件使用年限長。
5、升降溫速度快，溫度精確穩定。
6、獨特的又功率加熱設計，適合不同溫控場所使用，節能效果明顯。
7、不鏽鋼一體成型，管捐小，加熟均勻。
8、開機自動排氣功能。
9、模具回油溫度檢測表。
油溫機工作原理
油溫機顧名思義，就是以導熱油做為傳熱媒介的模溫機。油溫機自身設有一個儲油箱，工作時導熱油由儲油箱進入系統，經循環泵打入到模具或其它需要控溫的設備，導熱油從被控溫設備出來後，再返回到系統，周而復始。導熱油同過加熱器升溫，當感溫探頭探測到的媒體溫度達到設定值時，加熱器停止工作。當溫度低於設定值時，加熱器開始工作，當溫度達到設定值後，又停止工作。如此循環往復。油溫機的用途
油溫機適用於輔助生產工程塑膠料、塑膠製品。例如：尼龍、PC、亞克力的啤製品。油溫機先預調達到注塑模具所需的溫度，一次成型為優質產品，減少試模原料。模溫機準確減少廢料，提供生產及質量，乃注塑行業不可缺少的工具。油溫機的加熱功率選型計算
油溫機選型的計算方法1.特殊的情況需進行計算：
A、求加熱器功率或冷凍功率 KW=W×△t×C×S/860×T
W=模具重量或冷卻水 KG
△t=所需溫度和起始溫度之間的溫差。
C= 比熱 油（0.5），鋼（0.11），水（1），塑膠（0.45~0.55）
T=加溫至所需溫度的時間（小時）
B、求泵的大小
需了解客戶所需泵浦流量和壓力（揚程）
P（壓力Kg/cm2）=0.1×H（揚程M）×α（傳熱媒體比重，水=1，油=0.7-0.9）
L（媒體所需流量L/min）=Q（模具所需熱量Kcal/H）/C(媒體比熱水=1 油=0.45)×△t（循環媒體進出模具的溫差）×α×60
2.冷凍機容量選擇
A、Q（冷凍量Kcal/H）=Q1+Q2
Q1（原料帶入模具的熱量Kcal/H）=W（每小時射入模具中原料的重量KG）×C×（T1-T2）×S（安全係數1.5~2） T1 原料在料管中的溫度；T2 成品取出模具時的溫度
Q2 熱澆道所產生的熱量Kcal/H
B、速算法（有熱澆道不適用）
1RT=7~8 OZ 1OZ=28.3g（含安全係數）
1RT=3024Kcal/H=12000BTU/H=3.751KW
1KW=860 Kcal/H 1 Kcal=3.97BTU
3、冷卻水塔選用=A+B
A、射出成型機用
冷卻水塔RT=射出機馬力（HP）×0.75KW×860Kcal×0.4÷3024
B、冷凍機用
冷卻水塔RT=冷凍機冷噸（HP）×1.25
油溫機-高溫油溫機在壓鑄行業的套用
鎂合金壓鑄專用油溫機電加熱導熱油爐
，使用工作溫度高達350度，採用當今世界最先進的流程設計，控溫精度高，導熱速度快，節能高效。並可配置自動吸出回油、全負壓運轉、RS485通訊等功能，完全可與當今代表最高水準的歐洲進口模溫機相媲美。優點：
管路防爆裝置
回油溫度顯示錶
開機自動排氣功能
油泵反抽回油功能
加熱功率切換功能
隔離式電器控制箱,延長電器使用年限
負壓系統運轉(選購)
RS485通訊功能,實現自動化管理.(選購)
即時冷卻回油關機功能
熱油BY-PASS泄壓迴路
油泵馬力和加熱功率可訂作
全系列採用西德SPECK油泵(磁力泵、永不漏油)
全系列採用歐美高溫管路元件
電器採用OMRON. FUJI. TE. LG.
溫度控制範圍: 進水溫+25℃→350℃
產品規格
模型 | Model | 單位Unit | AEOT-10 | AEOT-20 | AEOT-30 | AEOT-40 | AEOT-50 | AEOT-75 | AEOT-100 | AEOT-150 |
溫控範圍 | TempRange | ℃ | 常溫-300℃ Normal temperature-300℃ | |||||||
溫控精度 | Temp.Control Accuracy | PID±1℃ | ||||||||
電源 | Power Supply | AC3∮380V 50HZ3P+E（5M） | ||||||||
傳熱媒體 | Heat Transfer Medium | 導熱油 Qil | ||||||||
冷卻方式 | Cooling Method | 間接冷卻Indirect Cooling | ||||||||
膨脹箱容量① | Expansion Tank Capacity | L | 24 | 24 | 28 | 55 | 55 | (100) | (150) | (250) |
加熱能量 | Heating Capacity | KW | 18 | 18/24 | 24/36 | 36/50 | 40/60 | 50/75 | 80/100 | 100/150 |
泵浦功率 | Pump Power | KW | 0.75 | 1.5 | 2.2 | 3.0 | 4.0 | 5.5 | 7.5 | 11.0 |
泵浦流量② | Pump Folw | L/MIN | 1.5 | 1.5 | 10 | 12.5 | 16 | 12.5(18) | 25(30) | 12.8(18) |
泵浦壓力 | Pump Pressure | KG/CM2 | 2.2 | 2.2 | 2.8 | 3.0 | 3.2 | 5.0(4.0) | 5.0(4.8) | 8.7(7.0) |
最大電力消耗 | Power Supply | KW | 13 | 20 | 28 | 40 | 50 | 62 | 132 | 162 |
警報功能 | Alert Function | 缺相/缺水/超溫/過載Pump Reversal/Oil Shortage/Overheating/Overload | ||||||||
冷卻水配管 | Cooling Water Pipe | INCH | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 |
循環油配管 | Circulati Onwater Pipe | INCH | 3/4 | 3/4 | 1 | 1-1/4 | 1-1/4 | 1-1/2 | 2 | 2.5 |
外型尺寸 | Size(L*W*H) | MM | 1150*500*1000 | 1150*500*1000 | 1450*580*1250 | 1600*630*1200 | 1600*550*1200 | 1600*550*1200 | 1600*600*1400 | 1600*600*1400 |
以上規格如有變更,恕不另行通知,特殊規格可另行設計製造.
①括弧內油箱體積代表外置油箱體積;
②括弧內數值為對應泵浦流量時,泵浦的壓力參考數值;
油溫機故障分析與排除故障
1,通電後電源指示燈不亮
可能原因:保修燒壞,主電源故障,變壓器損壞,線路板損壞,其他線路故障排除方法:更換保險,檢查主電源,更換變壓器,更壞線路板,檢查其他電路
2,通電後,機器逆向指示燈亮,蜂鳴器無報警
可能原因:主電源相序錯誤,主電源缺相,機器內部接線錯誤,主電控板損壞排除方法:將主電源任意兩條線互換,檢查主電源電壓,檢查內部接線線路,更換主電控板.
3,開啟泵浦後,低液位指示燈亮,泵浦不啟動
可能原因:油箱熱繼煤油不足,補水壓力不足(2KGF/CM2),低壓值設定過高.排除方法:想油箱內加注熱煤油直至報警停止,加大補水壓力直至報警停止.重新設定低壓壓力開關,直至報警.
