永磁材料測量
正文
反映永磁材料磁特性的各種磁學參量的測量。又稱硬磁材料測量。是磁學量測量的內容之一。永磁材料一般指矯頑力Hc＞1000A/m的磁性材料,主要有鎢鋼、鉻鋼、鋁鎳鈷合金、一些鐵氧體及一些含有稀土元素的合金等。多製作永磁體，用於開路狀態。對永磁材料進行磁性能測量時，要求提供高磁場強度的磁化磁場，為此，專門製造了一種測量儀器，稱為磁導計。

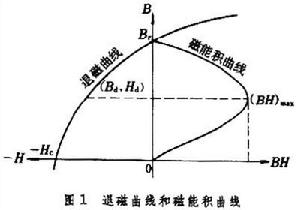

永磁材料測量主要測出其處於第二（或第四）象限的磁滯回線部分，即介於剩餘磁通密度 Bb和矯頑力-Hc之間的部分，又稱退磁曲線。設此曲線上各點坐標為Bd、Hd，則Bd與Hd的乘積稱磁能積,BdHd與B 的關係曲線稱磁能積曲線（圖1）。
此兩條曲線的Bb、Hc和(BH)

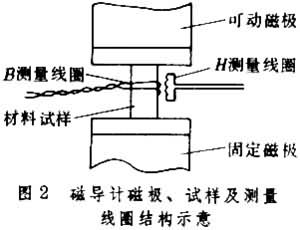

是永磁材料最重要的3個磁性參量。 測永磁材料的磁化曲線時，通常將試樣製成圓形截面或方形截面的柱狀體，一般截面積為10mm2,長度不小於20mm。由於磁極剩磁將影響試樣Bb的測量結果，並且試樣越短，影響越大。因此，在磁化能力允許的條件下，試樣均儘可能做得長些。圖2為測量時的磁導計磁極、試樣及測量線圈的結構示意。
測量試樣中磁通密度 B的線圈繞在試樣中部,試樣側面貼放測量試樣中磁場強度H的線圈（即磁位計，見磁場測量）。將組合後的試樣和測量線圈夾在磁導計的固定磁極與可動磁極之間，從而形成閉合磁路。 用測靜態磁特性的衝擊法裝置測量時,B及H 測量線圈均接到磁通計或衝擊檢流計上。如採用自動記錄儀，需用兩個積分器，一個接在測B線圈電路中,另一個接在測H線圈電路中,以便由線圈的感應電動勢求出磁通變化量，從而推算出B 和H。
對於稀土鈷、釹鐵硼等內稟矯頑力很高的永磁材料，在測量前應使用能產生107A/m左右的脈衝場強的螺線管，對熱退磁狀態下的試樣預先充磁，然後再放入磁導計內測量。
