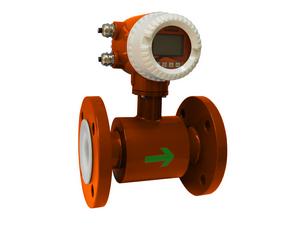

水煤漿流量計是我公司採用國內外最先進技術研製開發的全智慧型型電磁流量計,其全中文電磁轉換器核心採用高速中央處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計採用國際先進技術,輸入阻抗高達1015歐姆,共模抑制比優於100db,對於外來干擾以及60Hz/50Hz干擾抑制能力優於 90db,可以測量更低的電導率的流體介質流量。其感測器採用非均勻磁場技術及特殊的磁路結構,磁場穩定可靠,而且大大的縮小了體積,減輕了重複,使流量計具有小型輕量化的特點。
二、特點:
◇管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。
◇測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。
◇在現場可根據用戶實際需要線上修改量程。
◇高清晰度背光LCD顯示,全中文選單操作,使用方便,操作簡單,易學易懂。
◇採用SMD器件和表面貼裝(SMT)電路可靠性高。
◇採用16位嵌入式微處理器,運算速度快,精度高,可程式頻率低頻矩形波勵磁,提高了流量測量的穩定性,功耗低。
◇全數字量的處理,抗干擾能力強,測量可靠,精度高,流量測量範圍可達150:1
◇超低EMI開關電源,使用電源電壓變化範圍大,抗EMI好。
◇內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量,內部設有不掉電時鐘,可記錄16次掉電時間(選配)
◇具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。(選配)
◇具有自檢與自論斷功能。
◇紅外手持操作器,115KHZ通訊速率,遠距離非接觸操作轉換器所有功能。(選配)
◇小時總量紀錄功能,以小時為單位記錄流量總量,適用於分時計量制。(選配)
三、測量原理:
電磁流量計測量原理是基於法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩隻電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯裡內表面基本齊平。勵磁線圈由雙向方波脈衝勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管,將切割磁力線感應出電動勢E。電動勢E正比於磁通量密度B,測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出並通過電纜送至轉換器。轉化器將流量信號放大處理後,可顯示流體流量,並能輸出脈衝,模擬電流等信號,用於流量的控制和調節。
E=KBdv 式中:E——為電極間的信號電壓(v) B——磁通密度(T) d——測量管內徑(m) v——平均流速(m/s) 式中K、d為常數,由於勵磁電流是恆流的,故B也是常數,則由E= KBdv可知,體積流量Q與信號電壓E成正比,即流速感應的信號電壓E與體積Q成線性關係。因此,只要測量出E就可確定流量Q,這是電磁流量計的基本工作原理。
由E=KBdv可知,被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至於流動狀態只要符合軸對稱流動(如層流或者紊流)就不會影響測量結果。因此說電磁流量計是一種真正的體積流量計。對於製造商和用戶來說,只要用普通的水實際標定後就可以測量其他任何導電流體介質的體積流量,而不需要任何修正。這是電磁流量計的一突出優點,是其他任何流量計所沒有的。測量管內無活動及阻流部件,因此幾乎沒有壓力損失,並且有極高的可靠性。
四、套用領域:
由於電磁流量計有其獨特的優點,因此被廣泛用於化工化纖、食品、造紙、製糖、礦冶、給排水、環保、水利水電、鋼鐵、石油、製藥等工業領域中,用來測量各種酸、鹼、鹽溶液、泥漿、礦漿、紙漿、水煤漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。水煤漿是一種新型煤基流體潔淨環保燃料,它由65~70%的煤,29~34%的水和小於1%的化學添加劑,經過一定的加工工藝製成。我公司經過長期研究,根據水煤漿的濃度,粘度,顆粒度等特性,開發了水煤漿專用流量計。該流量計測量精確,維護方便,安全可靠,廣泛套用於水煤漿的計量領域,為企業實現生產自動化提供幫助。
五、主要技術參數:
◇公稱通徑系列DN(mm)
→管道式四氟襯裡:10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
→管道式橡膠襯裡:40、50、65、80、100、125、150、200、250、300、350、400、500、600、800、1000、1200……2200
◇流動方向
→正、反,淨流量
→量程比:150:1
→重複性誤差:測量值的±0.1%
◇精度等級
→ 管道式:0.5級,1.0級
◇被測介質溫度:
→普通橡膠襯裡:-20~+60℃
→高溫橡膠襯裡:-20~+90℃
→聚四氟乙烯襯裡:-30~+120℃
→高溫型四氟襯裡:-30~+180℃
◇額定工作壓力:
→管道式:DN6~DN80:≤1.6MPa水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿
DN100~DN250:≤1.0MPa
DN300~DN1200:≤0.6MPa高壓可定製
◇流量測量範圍:對應流速範圍是0.1~15m/s水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿
◇電導率範圍:被測流體電導率≥5μs/cm(一體式),大多數以水為成份的介質,其導電率在200~800μs/cm範圍內,均可選用電磁流量計來測量其流量。
◇電流輸出:
→負載電阻:0~10mA時,0~1.5KΩ水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿
4~20mA時,0~750 KΩ
◇數字頻率輸出:輸出頻率上限可在1~5000HZ內設定帶光電隔離的電晶體集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA。
◇供電電源:
→85~265V
→45~63HZ
◇直管段長度:管道式:上游≥5DN,下游≥2DN
◇連線方式:流量計與配管之間均採用法蘭連線,法蘭連線尺寸應符合GB11988的規定。
◇防爆標誌:EXdIIBT4
◇環境溫度:-25℃~+60℃
◇相對溫度:5%~95%
◇消耗總功率:小於20
