用途
技術參數
毛重/淨重 150kg/85kg
包裝尺寸 1280×400×840mm
電壓功率 220V/15W
最大試驗力
單槓桿時 1000N
雙槓桿時 6000N
示值精度 ±1%
單槓桿出力比 10/1
雙槓桿出力比 50/1
載入速率(雙槓桿) 50N/S
抗折夾具
加荷輥及支撐棍直徑 Φ10mm
支撐棍距 100±0.1mm
隔板間距 46mm
機器的構造:

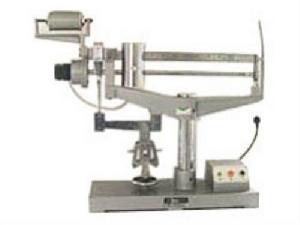

本試驗機有底座、立柱、上樑、長短拉桿、大小槓桿、揚角指示板、抗折夾具、遊動砝碼、大小平衡鉈、傳動電機、傳動絲桿、及電器控制箱等零部件組成。
儀器概述
本試驗機主要作為水泥廠、建築建工單位及機關專業院校、科研單位做水泥軟練膠砂抗折強度檢驗用,並可用作其它非金屬脆性材料的抗折強度檢驗。本試驗機可單槓桿及雙槓桿使用,單槓桿使用時最大出力為1000N,雙槓桿使用時最大力5000N,試驗機標尺有專為水泥軟練膠砂抗折強度與抗力的換算刻度,最大出力為1000N時,讀出精度為1N及0.02Mpa,最大出力為5000N時讀出精度為2N及0.01Mpa。
使用注意事項
1、操作室溫:20±2℃,相對濕度>50%。
2、接通電源,調整零點(調零配重砣,使游砣在“0”位上,主槓桿處於水平)。
3、清除夾具上雜物,將試體放入抗折夾具內,調整夾具將試件夾緊,使主槓桿產生一仰角。
4、啟動按鈕,試件折斷後讀取抗折強度數值。
5、按壓游砣上的按鈕,並推動游砣回到“0”位。
6、保持儀器清潔、乾燥。刀刃與刀刃承間不得有任何潤滑油,以免粘住灰塵
參數:
1、 槓桿出力比(上臂梁距比) (最大); 10 :1。
2、 雙槓桿出力比(下樑臂距比) (最大); 50 : 1。
3、 最大出力單槓桿、 1000N、雙槓桿: 5000N。
4、 加前速度單打桿比; 10N/S、雙槓桿; 50N/S。
5、 抗折夾具;加荷輥及支撐輥直徑:Φ10mm、。支撐輥距; 1000mm,拉架板間距;46mm。
6、 出力誤差;±1%。 7、電機型號: SD一75
7、 感量;雙槓桿時校正槓桿平衡,使槓桿水平離支點500mm:處加1g,槓桿傾角1/50。
8、 外形尺寸: (長×寬×高) 1075×250×760mm 淨重:約85公斤。
常見故障及排除:
故 障 現 象 | 原 因 | 排 除 方 法 |
試塊斷裂後不能自動停止加荷 | 1.右端行程開關損壞 2.左端鏜塊未壓下行程開關 | 1.更換行程開關 2.調整鏜塊位置 |
試塊斷裂後遊動砝碼前沖一段距離 | 遊動砝碼內半螺母磨損 | 更換半螺母(代號為500-01-03) |
大槓桿失去平衡 | 1.平衡鉈位置走動 2.遊動砝碼未回到原有零位 | 1.重新調整後鎖緊 2.轉動絲桿,調整到零位 |
遊動砝碼上按鈕不回復 | 1.按鈕孔內有髒物或毛刺 2.復回彈簧失效 | 1.清洗,除毛刺 2.更換彈簧 |
遊動砝碼移動時出現停滯 | 絲桿和大槓桿平面或砝碼內滾動軸承有髒物 | 清洗絲桿和大槓桿及砝碼內軸承 |
電機不能啟動 | 1.絲桿轉動部分卡死 2.電機及電器元件損壞 | 1.清洗,去毛刺 2.更換元件 |
大槓桿擺動一下即停 | 1.大槓桿支承刀刃損壞 2.刀刃承間有髒物卡住 | 1.更換修理刀刃 2.清理刀刃承 |
