概述

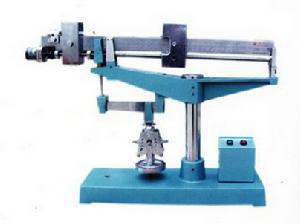

電動抗折機為水泥廠、建築施工單位及有關專業院校科研單位用於檢驗水泥膠砂40×40×160毫米稜柱試體抗折強度的試驗機。
工作原理
電動抗折機為雙臂槓桿式，其游鉈沿著槓桿移動逐漸增加負荷。抗折機最大負荷分500公斤和600公斤兩種。
使用說明
電動抗折機（1）接通電源，按下遊動砝碼上的按鈕，用手推動遊動砝碼，左移，使遊動砝碼上游標的零線對準標尺的零線，放開按鈕後對準的零線可能會有所移動，此時可用手在絲桿右端的滾花部分轉動絲桿，移動遊動砝碼，使兩根零線重合。
（2）調整處於揚角指示板後邊位置的置零觸頭螺絲，使剛與遊動砝碼接觸，然後再用螺母鎖緊置零觸頭螺絲，校對游標與標尺的零線是否重合，如不重合，應重新調節置零觸頭螺絲直至重合為止。
（3）鬆開鎖緊螺釘，移動大、小平衡砣，使大槓桿儘量趨於平衡，然後擰緊鎖緊螺釘，將大平衡砣鎖緊於大槓桿上，移動小平衡砣上的螺母，使小平衡砣移動直至大槓桿完全平衡為止，然後用鎖緊螺釘將小平衡砣鎖緊於大槓桿上，注意大、小平衡砣的鎖緊必須可靠，以免在使用過程中由於試件斷裂，大槓桿下落時受震動而破壞平衡。
（4）將試體放入抗折夾具內，以夾具上的對準板對準，轉動夾具下面的手輪，使下拉架上的加荷輥與試體接觸，並繼續轉動一定角度，使大槓桿有一定揚角，數值一般由經驗估計，原則是試體在斷裂時應使大槓桿儘可能處於水平位置，揚角的數值可在揚角指示板上讀出。
（5）按啟動按鈕，機器開始加荷，試體斷裂時，大槓桿下落觸動限位開關，斷開電動機電源，讀數。
（6）保持儀器清潔、乾燥。刀刃與刀刃承間不得有任何潤滑油，以免粘住灰塵。限位開關撞板必須調整到大槓桿下落到底時限位開關剛剛動作，切忌調整在過早使限位開關動作的位置，以免撞壞限位開關。
試驗規程
1）啟動電源開關。
2）調整零點（調整配重砣，使游砣在O位上，主槓桿處於水平）。
3）清除夾具上圓柱表面粘著的雜物將試件放入抗折夾具中，並調整夾具將試件夾緊，使主槓桿產生一個仰角（止仰角的大小可以根據試件存放天數和操作經驗決定）。
4）按動啟動按鈕指示燈亮，電機帶動絲槓轉動，游砣移動載入，當達到一定數值時，試件折斷，主槓桿一端定位針壓合微動開關電機停轉，既可在主尺下邊的刻度上讀取抗折強度的數值。
5）按壓游砣上的按鈕，推動游砣回到O位。
6）使用完畢須關電源。
主要技術指標
1.單槓桿試驗力比（上樑臂距比） 10：1
2.雙槓桿試驗力比（下樑臂距比） 50：1
3.最大力值：
單槓桿 1000N
雙槓桿 6000N
4.加荷速度：
單槓桿 (10±1)N/s
雙槓桿 (50±5)N/s
5.電動機型號 SD-63
6.抗折夾具：
加荷輥及支撐輥直徑 Φ10mm
支撐輥距 100mm
拉架板間距 46mm
7.示值相對誤差： <±1%
8.感量：
雙槓桿時校正平衡，在槓桿水平離支點500mm處加荷1g。
槓桿傾角 >1/50
9.外形尺寸： 1115mm×250mm×770mm
10.淨重： 約85kg
