簡介

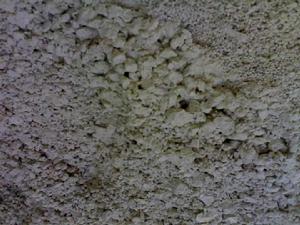

水泥穩定材料(stabilized material with cament)是指在鬆散的土、砂礫或其他集料中加入適量水泥和水經拌和均勻後的混合物。將此混合物經攤鋪、碾壓和養生後，可作為路面的基層或底基層。
簡史
美國是使用水泥穩定材料最早的國家，早在1937年已成功地套用於路面基層。中國20世紀70年代也開始套用於道路建築中。
水泥的穩定作用及優缺點
水泥的穩定作用，主要靠水泥水化後的產物——水化矽酸鈣和水化鐵酸鈣凝膠以及水化鋁酸鈣和水化硫鋁酸鈣晶體等自身的凝結硬化。凝結硬化後形成的水泥石能將鬆散材料緊緊地黏結在一起，遂產生力學強度。其次是水泥水化後生成的Ca(OH)，與鬆散材料起類似於在石灰穩定材料中那樣的作用。優點是:強度高、穩定性好；但亦有施工要求嚴格和造價高、易開裂的缺點。
水泥穩定類材料要求
1.水泥穩定類材料用於底基層時，單個顆粒的最大粒徑不超過37.5MM。
2.水泥穩定類材料用於基層時，單個顆粒的最大粒徑不超過31.5MM。
3.水泥穩定土中碎石或礫石的壓碎值應符合如下要求：
基層：高速和一級公路，不大於30%
二級和二級以下公路，不大於35%
底基層：高速和一級公路，不大於30%
二級和二級以下公路，不大於40%
4.凡是飲用水都可以用於水泥穩定類施工。
5.普通矽酸鹽水泥，礦渣矽酸鹽水泥和火山灰矽酸鹽水泥都可以用於穩定土。但應選用初凝時間3小時以上和終凝時間6小時以上的水泥。
6.宜採用標號32.5或42.5的水泥。
7.水泥穩定混合料的水泥劑量應通過配合比試驗確定。當用水泥穩定集料作基層時，水泥劑量宜為4-5.5%；底基層水泥劑量宜為3-4%，水泥劑量一般不宜超過5.5%。水泥的最小劑量宜等於或大於3%。
