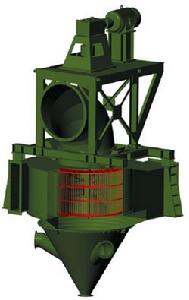

水平渦流式選粉機
水平渦流式選粉機主要是作為水泥廠水泥粉磨閉路系統中的分級設備。水平渦流式選粉機是根據氣流分選原理改進的一種新型高效選粉設備,主要由一個類似雙進風的旋風筒的外殼和一個帶有渦流葉片的轉子及傳動裝置三部分組成。選粉機是負壓操作,氣流分別由一次風管(8)和二次風管(9)切向進入蝸殼,通過導向葉片(6)進入選粉區,在旋轉的渦流葉片(5)和水平分隔板(4)的作用下,形成一個均衡穩定的水平旋轉渦流環形區。物料由溜子(1)餵入,在撒料盤(2)離心力的作用下,撒向緩衝板(3),然後落入環形選粉區,在選粉區內旋轉渦旋氣流的挾帶下,不同粒徑的顆粒在離心力和向心力的作用下,沿選粉區的高度從上到下連續不斷地被轉子的渦流葉片分選,合格的細粉通過渦流葉片,被氣流從上部的出風管帶出。粗粉向下進入灰斗,經三次風管(10 )進入的三次風再次分選後由下部灰斗(7)排出。靠這種獨特的結構使物料能得到多次重複分選,而每次分選都是根據明確的力的平衡來完成,即使在設備大型化後亦能形成一個均衡穩定的水平旋渦流,物料在選分區停留時間相當長,這保證了水平渦流式選粉機能在不同工業領域中的廣泛使用。
主要技術參數:
型 號 | 水泥產量 (t/h) | 最大餵料量 (t/h) | 處理風量 m3/h | 型 號 | 額定功率(kw) | 轉速(r/m in) | 型號 | 速比 |
N-1000 | 36-60 (30-50) | 180(150) | 60000 | YPT280S-4 | 75 | 1375 | NLX-100T B2SV04 | 4.63 |
N-1500 | 54-90 (45-75) | 270(225) | 90000 | YPT280M-4 | 90 | 1375 | NLX-150T B2SV04 | 5.5 |
N-2000 | 72-120 (60-100) | 360(300) | 120000 | YPT315M-4 | 125 | 1500 | NLX-200 B2SV05 | 7.14 |
N-2500 | 90-150 (70-125) | 450(375) | 150000 | YPT315M-4 | 125 | 1500 | NLX-250 B2SV05 | 7.69 |
N-3000 | 108-180 (90-150) | 540(450) | 180000 | YPT315L1-4 | 160 | 1500 | NLX-300 B2SV06 | 8.82 |
N-3500 | 126-210 (105-175) | 630(525) | 210000 | YPT315L2-4 | 220 | 1500 | JK280-B B2SV07 | 7.69 |
N-4000 | 144-240(120-200) | 720(600) | 240000 | Z4-280-11 | 250 | 1500 | JK320-B | 8.55 |
安裝與維護:
機器的維護保養是一項極其重要的經常性的工作,它應與極其的操作和檢修等密切配合,應有專職人員進行值班檢查.
一.機器的維護:1、軸承擔負機器的全部負荷,所以良好的潤滑對軸承壽命有很大的關係,它直接影響到機器的使用壽命和運轉率,因而要求注入的潤滑油必須清潔,密封必須良好,本機器的主要注油處(1)轉動軸承(2)軋輥軸承(3)所有齒輪(4)活動軸承、滑動平面.
2、新安裝的輪箍容易發生鬆動必須經常進行檢查.
3、注意機器各部位的工作是否正常.
4、注意檢查易磨損件的磨損程度,隨時注意更換被磨損的零件.
5、放活動裝置的底架平面,應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架上移動,以致發生嚴重事故.
6、軸承油溫升高,應立即停車檢查原因加以消除。
7、轉動齒輪在運轉時若有衝擊聲應立即停車檢查,並消除
1、該設備應安裝在水平的混凝土基礎上,用地腳螺栓固定。
2、安裝時應注意主機體與水平的垂直。
3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固,如有請進行緊固。
4、按設備的動力配置電源線和控制開關。
5、檢查完畢,進行空負荷試車,試車正常即可進行生產。
