行業背景
污水處理行業作為國家新興戰略產業之一，國家“十二五”規劃對城鎮污水處理提出了更高的要求，並明確要求縣級鎮、尤其是重點鎮必須建立污水處理廠。截止2012年9月，全國設市城市、縣累計建成城鎮污水處理廠3272座，處理能力達到1.40億立方米/日，比2010年底全國設市城市、縣累計建成城鎮污水處理廠2833座增加439座，比污水處理能力1.25億立方米/日增加150萬立方米/日，由此可見，城鎮污水處理廠不論是數量和處理能力都保持了持續高速增長的態勢。
大型水務集團下屬污水處理廠站數量眾多、分布廣泛，集團的運營負責人採取的監管方式僅限於電話或者郵件，對待下屬廠的生產運營狀況等信息不能及時掌控，出現問題即便立刻出差，耗時耗力的同時，相關問題也得不到及時解決，導致運營成本居高不下，問題卻依然存在。
系統概述
遠程監視管理系統以污水處理企業現有的自動化控制系統中的生產運行數據為採集源數據，通過華信數據採集平台以及數據傳輸網路從PLC中自動、實時將生產運行數據傳輸到遠程監視管理系統中，實現生產運行情況的實時監視、生產運行數據的可靠存儲、生產運行數據的查詢、報表生成與統計分析等功能。遠程監視管理系統採用分散式採集與集中管理相結合的方式彌補了傳統自控系統和組態軟體的只能在廠、站本地查看和管理生產運行數據的不足，將原本分散分布於各地的污水處理廠和下屬泵站的生產運行數據進行自動採集，並進行實時存儲和管理。公司管理人員通過IE瀏覽器即可實現對各廠、站的遠程監視及運行數據查詢，解決了以往只能通過各廠上報報表或前往現場才能看到實時生產運行情況的難題。對於污水處理企業，生產運行數據是企業生產運行控制、安全生產保障、生產最佳化調度、生產計畫制定、生產成本分析等運營管理業務決策的最基礎、可靠、有力的依據。我公司的遠程監視管理系統則為企業提供了一套先進的生產運行數據信息化管理工具。通過該系統的使用，企業生產控制層和決策管理層之間信息傳輸更加實時、準確、直觀，提高管理效率。使企業信息化前進了一大步，為企業的信息化發展奠定了堅實的基礎。系統功能模組簡介

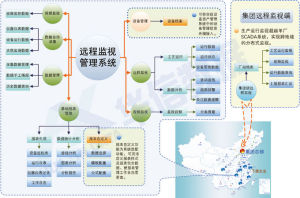

系統結構圖片數據自動採集
·支持多種品牌、多種協定的自控設備和自控系統；
·自控系統中的所有生產運行數據（數值、狀態等）都可進行自動採集；
·數據自動採集、分類、存儲，極大減輕人員工作量，提高數據的準確性；
數據管理
·直觀友好的操作界面，操作人員快速掌握使用方法，極大降低培訓成本；
數據管理·對自動採集數據可進行手工修正，進一步保證數據準確性；
·對無法自動採集的數據可由操作人員進行手工填報，保證生產運行數據的完整性；
·方便快捷的數據查詢功能，可快速查找到歷史運行數據，提高工作效率；
·完善的數據填寫安全控制，數據添加、刪除、修改許可權可細分到具體的數據項。進一步保證數據的準確性；
·強大的數據固化機制，在數據到達固化時限時，只有通過數據修改審核流程才可再對歷史數據進行修改；
·智慧型最佳化的數據存儲機制，所有生產運行數據可至少保存三年，並可根據用戶的需要進行長時間存儲設定。
遠程監視
·實時生產運行狀態可使用IE瀏覽器，通過Internet進行遠程查看；

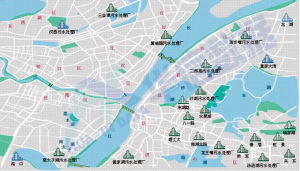

遠程監視圖片·生產運行狀態採用動畫、3D等多種數據展現形式，生產運行情況直觀查看；

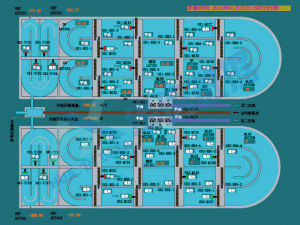

3D圖片·點選運行畫面中的設施設備時，可查看該設施設備基本檔案、關鍵運行數據及數據波動曲線等信息；
·智慧型的數據監控機制，發現數據超出限定值，自動進行聲、光、電等多種形式的報警。
視頻監視
·通過與視頻監控系統集成，對視頻監控數據實現規範管理；
·在遠程監視中集成視頻監控數據，可遠程查看各設施設備的實時監控視頻畫面。
遠程視頻圖片設備管理
·具備基本的設備檔案管理功能，為數據管理和遠程監視提供設備信息支持；
·可無縫升級為華信設備資產管理系統，實現設備資產的全面管理。
基礎報表管理
·對生產運行數據進行匯總及統計計算，自動生成各類生產運行工作報表，提高準確性和工作效率；
·報表自動生成，並可輕鬆導出為EXCEL報表，用於記錄生產運行情況；

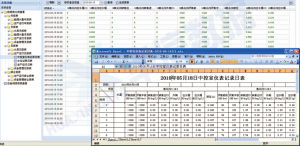

設備管理·數據統計分析功能，使數據的波動情況，數據間的對比情況直觀展現，為運行管理人員提供參考依據；
·可選配的報表自定義功能，實現報表樣式及報表包含數據的靈活定義，使報表管理工作自由度更高。
數據自動採集技術特性多種協定支持——應對各種新老硬體
系統採用高可靠性的協定轉換器，支持多種主流PLC等設備，如西門子、A-B、三菱、歐姆龍等。
該協定轉換器是專為各種工業設備協定轉換、通信而設計的。它為不同的串口通信，乙太網通信和現場匯流排設備之間通訊架接了橋樑，允許通過這些通信口和PLC、驅動器、控制器進行數據通訊，將不同協定標準拋在了後面。轉換器支持多達130多種串口，乙太網和現場匯流排驅動程式，不必擔心這些設備之間能否實現通訊。
如果底層工控設備已經老舊，但是暫時又沒有足夠的資金去更換，那也不用擔心。協定轉換器可以將老式PLC和驅動器的各種協定轉換成統一和開放式標準協定。這樣就可以訪問這些老式設備的信息，而不必再浪費錢去升級設備更換掉那些還能正常工作的設備。
斷點續采功能——數據不會丟失
系統採用的協定轉換器具備數據快取的能力，快取的容量大小取決於您所使用CF卡的容量。
同時，數據採集中間件能自動探查採集端的狀態。一旦故障修復，系統可以自動採集即時數據，並且從斷點迅速補齊缺失的數據，從此不用再擔心你的數據會丟失了。
多層加密機制——保證數據安全
數據的傳輸可以使用OPC協定、Modbus協定或者華信數據系統有限公司自主開發的信息交換中間件。利用後者，可以對網路上傳遞的數據信息進行封包和編碼加密，保證信息傳送時的隱密性。
同時，本系統通過架設VPN通道，可以有效的減少對固定IP的需求量，也可以隱藏真實的IP位址，又可以利用VPN隧道自身的加密功能保障數據的安全。
多種傳輸方式——跨越地域限制
數據的傳輸基於乙太網，它跨越了地域的限制，可以使用光纖、ADSL寬頻、Modem撥號、GSM、GPRS等方式，不久的將來，還支持採用3G的方式，能應對各種不同的現場條件。
自動識別過濾——減少錯誤數據率
數據支持帶時標的數據類型，以監控指標為實體模型其屬性包含廠站名稱、監控設備編號、實時數據、採集時間。
數據在傳輸的過程中，會經過站點ID、時間戳和長度等校驗，確保不丟失數據、不錄入錯誤數據；同時，數據採集中間件還具有身份驗證的功能，在確認為合法使用者後，數據才會進入系統。將錯誤數據率降至最低。
遠程控制維護——故障處理更快捷
此系統設計之初就考慮了各種可能出現的問題，加入了許多提高穩定性和安全性的設備和措施，保障系統的穩定運行。
考慮到實時數據的重要性以及日後維護的方便性，數據採集平台中的大部分硬體，都可以進行遠程控制。比如伺服器、路由器、交換機、協定轉換器等，一旦出現問題和故障，可在最短的時間進行維護和修復，為用戶節省大量的人力物力成本。
平台中還集成有華信故障診斷模組。依託該功能模組，用戶可以及時發現故障，快速定位故障，將損失降到最低。
客戶價值
·遠程監視管理系統，可在不改變現有自控系統和組態軟體的情況下實現生產數據採集與管理。保證了企業生產運行的穩定與連續性。
·遠程監視管理系統採用分散式部署、集中式管理的方法，即使增加大量的廠站、泵站，也可平穩擴展，不影響現有系統的運行。系統擴展性可為您節省大量投資。
·遠程監視管理系統為企業管理信息化發展打下堅實的基礎，信息化管理髮展前景廣闊。
·遠程監視管理系統可與我司其他水務產品（水質化驗系統、設備管理系統、辦公OA等）進行無縫連線或升級 ，實現水務企業的全面信息化管理。
價值和前景
系統廣泛運用在智慧城市的水務集團管理中，完全改變原始監管模式，是創新型遠程監視管理的革命;遠程監視管理系統，可在不改變現有自控系統和組態軟體的情況下實現生產數據採集與管理。保證了企業生產運行的穩定與連續性。系統採用分散式部署、集中式管理的方法，即使增加大量的廠站、泵站，也可平穩擴展，不影響現有系統的運行。系統擴展性可為您節省大量投資，系統為企業管理信息化發展打下堅實的基礎，信息化管理髮展前景廣闊。
