氧氣吸入器的結構和工作原理
氧氣吸入器主要由壓力表、減壓閥和安全閥、流量計、流量控制閥、潮化瓶幾部分構成 。高壓氧氣通過減壓閥減壓，由原來的高壓氧氣變為低壓氧氣，再經流量計進入潮化瓶，潮化處理後按恆定流量值由低壓氧輸出口輸出，供病人進行氧氣吸入，流量值大小通過流量控制器進行調節，如圖1所示。

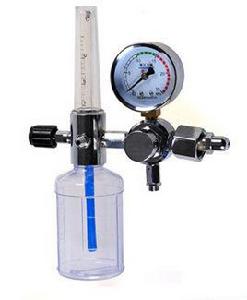

圖1 氧氣吸入器的結構和工作原理氧氣吸入器的分類
1. 按照使用場景分類
1) 氧氣瓶用氧氣吸入器
這種吸入器和高壓氧氣瓶連線，如圖1所示，它需要一個減壓閥將高壓氧氣變為低壓氧氣，然後供病人使用。通常在鄉鎮醫院、科研機構、工礦場所、野戰醫院等環境下使用，移動性較差。這種環境的特點是使用地點相對固定，對氧氣的需求量相對較大，因此會配備體積、容量、重量都較大，移動不便的大號醫用氧氣鋼瓶。
2) 牆壁式氧氣吸入器
這種吸入器和牆壁上安裝好的低壓氧氣輸送口連線，如圖2所示，因此不需要減壓閥。只適用於正式醫院帶有現代化裝修設計的病房和急診室等環境，不具有移動性。
圖2 牆壁式氧氣吸入器3) 攜帶型簡易吸入器
這種設備結構相對簡單，通常不強制配備必須要求垂直穩定使用的浮標式流量計，而是採用機械閥門控制流量，而且與之配套的氧氣罐通常體積較小便於攜帶，如圖3所示。這種設備通常用於野外急救、登山、家庭看護等臨時性使用環境。
圖3 攜帶型簡易吸入器2. 按照流量控制的方法分類
1) 浮標式氧氣吸入器
浮標式氧氣吸入器分為氧氣瓶用氧氣吸入器和牆壁式氧氣吸入器兩種，如圖1和圖2所示，主要區別是牆壁式氧氣吸入器不需要減壓閥進行減壓。其工作原理都是通過流量控制閥調節氧氣的流量，流量大小通過流量計中的浮標顯示。這是醫院最常使用的氧氣吸入器，技術成熟、質量可靠。
2) 轉盤式氧氣吸入器
轉盤式氧氣吸入器通過流量控制閥旋鈕進行調節，流量大小直接通過示數顯示，如圖4所示。它結構相對簡單，但是當氧氣瓶內的壓力變化較大時，容易對示數的精度產生影響。
圖4 轉盤式氧氣吸入器浮標式氧氣吸入器的使用方法
1. 對氧氣吸入器進行消毒。
2. 將吸入器流量控制閥關閉，接入供氧系統，確保浮標式氧氣吸入器垂直放置，嚴禁傾斜、水平甚至倒置使用。
3. 將潮化瓶擰下，向潮化瓶中加入適量蒸餾水或冷開水，嚴禁用生理鹽水，水位既不能高於上水線，也不能低於下水線，再把潮化瓶擰緊。
4. 把鼻氧管與出氣口相連線。
5. 打開流量控制閥調節流量，流量計內的浮子慢慢上升，潮化瓶內有氣泡冒出。待流量調整為所需要求時，將鼻導管插入患者鼻內，使其吸氧。
6. 供氧過程中，注意潮化瓶內的水位變化。當水位低於下水線時，關閉流量控制閥，擰下潮化瓶，補充蒸餾水。
7. 患者供氧完畢後，關閉流量控制閥，卸下氧氣吸入器。
8. 按規定對相關部件進行消毒。
氧氣吸入器的維護
1. 每次使用之前和使用後都需要對氧氣吸入器按規定進行消毒。
2. 定期檢查密封圈，如有損壞、老化、漏氣等必須更換。
3. 如果浮子黏在流量計內壁，應卸下把水漬擦乾後再使用。
氧氣吸入器的常見故障及維修
表1 氧氣吸入器常見故障
| 故障現象 | 故障原因及部位 | 防止措施及修理 |
| 吸入器漏氣 | 吸入器連線部位漏氣，螺紋配合鬆動或墊圈損壞 | 1.擰緊螺絲 2.更換新的鋼紙墊圈或加石棉繩 |
| 安全閥漏氣，活門墊料損壞或彈簧變形 | 1.調整彈簧 2.更換活門墊料 | |
| 吸入器上蓋薄膜損壞或未擰緊 | 1.更換橡皮薄膜 2.擰緊絲扣 | |
| 輸出指示爬高 | 調節螺桿鬆開以後，氣體繼續流出，輸出指示繼續上升，原因是： 1.活門或門座上有污物 2.活門密封墊或活門座不平 3.回動彈簧損壞，壓緊力不夠 | 將活門螺絲鬆開，取出活門進行檢查，按損壞情況處理： 1.將活門污物去淨 2.將活門不平處用細砂布磨平，如果有裂紋要換新的 3.調整彈簧長度 |
| 打開氧氣瓶閥門高壓表錶針已表示有氧，但輸出指示不動或動作不靈敏 | 調節螺桿已擰到底，但工作壓力不升或升的很少，其原因是調壓彈簧損壞或傳動桿彎曲 | 拆開吸入器蓋，更換調壓彈簧和傳動桿 |
| 使用時氧氣壓力下降，或輸出指示強烈的跳動，說明減壓器內部凍結或污物堵塞 | 用熱水加熱解凍後，把水分吹乾或拆開清除污物 | |
| 輸出指示已升到使用壓力，但使用時突然下降，說明氧氣瓶閥門沒全打開 | 繼續打開氧氣閥門 |
