簡介
AE1系列氣體充填泵是滄州海固安全防護科技有限公司生產的用於將氣源瓶中的氣體升壓到另一氣瓶中，使該氣瓶內氣體達到所需壓力值的氣體填充設備，它也適用於其它非燃性氣體的充填。AE1系列氣體充填泵的主要用途是將氣體、氮氣、二氧化碳等氣體從氣源瓶中抽出並充填到待充氣瓶內，使壓力提高到20MPa/30MPa。本說明書僅以充填氣體為例介紹，本產品充裝氣體時，從10MPa的氣源瓶加壓到20MPa的2L氣瓶僅需14秒，遠遠優於國家規定的50秒的標準。
氧氣填充泵套用範圍
氣體充填泵可套用在礦山救護、消防、石油、化工、冶金、醫療、交通、船舶、國防、航空、航天等有關部門。氣體充填泵的結構

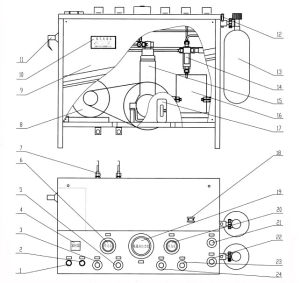

1、啟動按鈕；2、停止按鈕；3、進氣開關Ⅰ；4、累時器；5、進氣開關Ⅱ；6、氣源壓力表；7、進氣管；8、電機；9、箱體；10、銘牌；11、電器箱；12、放氣開關；13、被充氣瓶；14、氣水分離器組；15、壓縮機；16、水箱組；17、油麵計；18、潤滑視窗；19、電接點壓力表；20、Ⅰ級壓力表；21、充氣開關II；22、充氣開關I；23、氣水分離器開關；24、集合開關。
結構工作原理
整機工作原理是通過壓縮機上的柱塞不斷地往復運動來完成對待充氣瓶的氣體充填工作。即：啟動電動機，電動機鏇轉通過皮帶輪帶動壓縮機上曲軸鏇轉，曲軸上的曲拐轉動經連桿、十字頭帶動柱塞做上下重複運動。在氣缸的兩端均裝有單向閥，即吸氣閥和排氣閥，其作用是控制氣流的流動方向，所以吸氣閥、排氣閥質量的優劣對充氣效率有顯著的影響。（AE101A）當柱塞向下運動時氣缸內氣體隨之膨脹，壓力降低，當氣缸內的壓力低於氣源瓶內氣體的壓力時，氣缸上的吸氣閥自動開啟，氣體由氣源瓶流入氣缸內；當柱塞向上運動時，氣缸內氣體被壓縮，壓力升高，當其壓力大於待充氣瓶內氣體的壓力時，氣缸上的排氣閥開啟，氣缸內的氣體便通過氣水分離器上的單向閥、充氣開關流入到待充氣瓶內，即完成一次充氣。
（AE102A）當一級柱塞向下運動時，一級氣缸內的氣體隨之膨脹，壓力降低，當一級氣缸內的壓力低於大氣體瓶內氣體的壓力時，一級吸氣閥自動開啟，氣體由氣源瓶流入一級氣缸內；當一級柱塞向上運動時，氣缸內氣體被壓縮，壓力升高，當其壓力大於二級氣缸內氣體壓力時（由於兩曲拐互成180度，此時二級柱塞向下運動），一級氣缸的排氣閥和二級氣缸的吸氣閥均打開，一級氣缸內氣體便流入二級氣缸內；當二級氣缸內柱塞向上運動時，二級氣缸內的氣體被壓縮，壓力升高，當其壓力大於被充氣瓶內氣體壓力時，經二級排氣閥通過氣水分離器上的單向閥、充氣開關流入到被充氣瓶內，即完成一次充氣。經過柱塞不斷地往復運動來完成對被充氣瓶的氣體充填工作。
注意事項
（1）充氣時氣缸表面溫度升高較快（約60℃左右），屬正常現象。（2）氣體充填泵運行一段時間後，如發現各連線處有鬆動現象，用專用搬手將鬆動處擰緊，不得漏氣。當發現氣缸螺帽漏氣時，可將氣缸卸下，用14-17和30-32搬手配合使用，擰緊螺帽，不得漏氣。
（3）氣體充填泵工作結束後，應將氣水分離器開關打開，運轉幾分鐘，將機內水份放淨後，再停機切斷電源。
（4）用放氣開關卸壓，應首先關閉氣瓶開關及充氣開關，餘氣放淨後再關閉放氣開關。
（5）禁止填充正常氣源以外的第二種氣體（必要時請與生產廠家聯繫）。
（6）充填泵（除曲軸箱內）禁止與油脂類及易燃易爆物品接觸。
（7）維修工具及勞保用品禁油、阻燃專用。
（8）操作人員禁帶手套。
（9）禁止用手或可燃物靠近、遮擋排氣口。
（10）工作現場禁止明火及存放易燃易爆物品。
（11）充氣時不得站立於被充氣瓶的正前方。
（12）操作人員應經過培訓，上崗操作。
