簡介
氣相沉積法然後，考慮沉積薄膜中的變數：如在整個晶片內厚度的均勻性和在圖形上的覆蓋特性(後者指跨圖形台階的覆蓋)，薄膜的化學配比(化學成份和分布狀態)，結晶晶向和缺陷密度等。當然，沉積速率也是一個重要的因素，因為它決定著反應室的產出量，高的沉積速率常常要和薄膜的高質量折中考慮。反應生成的膜不僅會沉積在晶片上，也會沉積在反應室的其他部件上，對反應室進行清洗的次數和徹底程度也是很重要的。
化學家和物理學家花了很多時間來考慮怎樣才能得到高質量的沉積薄膜。他們已得到的結論認為：在晶片表面的化學反應首先應是形成“成核點”，然後從這些“成核點”處生長得到薄膜，這樣澱積出來的薄膜質量較好。另一種結論認為，在反應室內的某處形成反應的中間產物，這一中間產物滴落在晶片上後再從這一中間產物上澱積成薄膜，這種薄膜常常是一種劣質薄膜。
化學氣相沉積法是傳統的製備薄膜的技術，其原理是利用氣態的先驅反應物，通過原子、分子間化學反應，使得氣態前驅體中的某些成分分解，而在基體上形成薄膜。化學氣相沉積包括常壓化學氣相沉積、電漿輔助化學沉積、雷射輔助化學沉積、金屬有機化合物沉積等。
分類

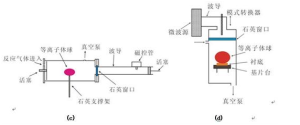

CVD技術常常通過反應類型或者壓力來分類，包括低壓CVD(LPCVD)，常壓CVD(APCVD)，亞常壓CVD(SACVD)，超高真空CVD(UHCVD)，電漿增強CVD(PECVD)，高密度電漿CVD(HDPCVD)以及快熱CVD(RTCVD)。然後，還有金屬有機物CVD(MOCVD)，根據金屬源的自特性來保證它的分類，這些金屬的典型狀態是液態，在導入容器之前必須先將它氣化。不過，容易引起混淆的是，有些人會把MOCVD認為是有機金屬CVD(OMCVD)。

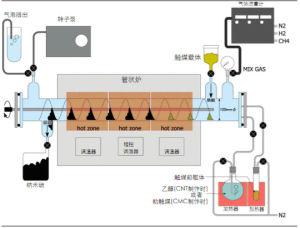

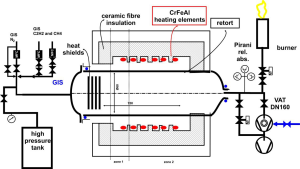

過去，對LPCVD和APCVD最常使用的反應室是一個簡單的管式爐結構，即使在今天，管式爐也還被廣泛地套用於沉積諸如Si3N4和二氧化矽之類的基礎薄膜(氧氣中有矽元素存在將會最終形成為高質量的SiO2，但這會大量消耗矽元素；通過矽烷和氧氣反應也可能沉積出SiO2-兩種方法均可以在管式爐中進行)。
而且，最近，單片澱積工藝推動並導致產生了新的CVD反應室結構。這些新的結構中絕大多數都使用了電漿，其中一部分是為了加快反應過程，也有一些系統外加一個按鈕，以控制澱積膜的質量。在PECVD和HDPCVD系統中有些方面還特別令人感興趣是通過調節能量，偏壓以及其它參數，可以同時有沉積和蝕刻反應的功能。通過調整澱積：蝕刻比率，有可能得到一個很好的縫隙填充工藝。
爭論
氣相沉積法在化學氣相沉積中，決定晶圓間薄膜均勻性的重要參數之一是晶圓間的氣體是如何流動的。是Novellus概念下ThreeALTUS系統中，一個晶圓及其基座上的SiH4集中度和鎢沉積率的典型路徑圖。
氣相法
是直接利用氣體，或者通過各種手段將物質轉變為氣體，使之在氣體狀態下發生物理變化或者化學反應，最後在冷卻過程中凝聚長大形成納米粒子的方法。用該法可製備純度高、顆粒分散性好、粒徑分布窄、粒徑小的納米陶瓷粉體。氣相法又可分為氣體中蒸發法、化學氣相反應法、濺射源法、流動油麵上真空沉積法和金屬蒸汽合成法。
沉澱法
又分為直接沉澱法、共沉澱法和均勻沉澱法等，都是利用生成沉澱的液相反應來製取。共沉澱法可在製備過程中完成反應及摻雜過程，因此較多地套用於電子陶瓷的製備。BaTiO3是一種重要的電子陶瓷材料，具有高介電常數和優異的鐵電和壓電性能。用TiCl4,H2O2和BaCl2以共沉澱法製備過氧化鈦前驅體，經無水乙醇分散脫水，熱分解製備出顆粒直徑小於30nm的BaTi03納米晶。
