氣囊式膨脹罐

氣囊式膨脹罐的工作原理

有上面其結構可知：當膨脹罐用於系統中時，由於系統壓力比預充氣體的壓力，所以會有一部分工作介質進入氣囊內（對隔膜式來講是進入罐體內），直到達到新的平衡，當系統壓力再度升高，系統壓力再次大於預充氣體的壓力，又會有一部分介質進入囊內，壓縮囊和罐體間的氣體，氣體被壓縮壓力升高，當升高到跟系統壓力一致時，介質停止進入，反之，當系統壓力下降，系統內介質壓力低於囊和罐體間的氣體壓力，氣囊內的水會被氣體擠出補充到系統內，使系統壓力升高，直到系統工作介質壓力跟囊和罐體間的氣體壓力相等，囊內的水不再外系統補給，維持動態的平衡。

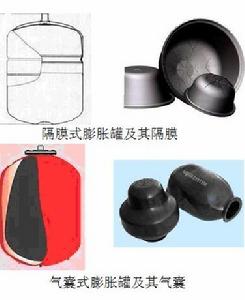

隔膜式膨脹罐與氣囊式膨脹罐的對比

隔膜式膨脹罐的缺陷

1.隔膜式膨脹罐殼體是直接與水接觸的，殼內都噴塗防鏽層。罐的接口與殼體之間焊接而成。在焊接的過程中，高溫會將防鏽塗層氧化。本來銀白色的塗層，在焊接後呈現黑色。用手觸摸可感覺有黑色小顆粒。這些看似微不足道的氧化點工作時長期與水接觸，慢慢就會生鏽並逐漸擴大，直到腐蝕整個罐體。為什麼這種膨脹罐用一段時間後，倒出來來的水呈黃水也就不足為奇了。2.隔膜式膨脹罐的內膜是通過熱軋的方式固定在膨脹罐的兩個半殼的碳鋼中間，這種工藝過程如果處理的不好，就會留下微小的氣孔在內膜和碳鋼之間，這些微小的氣孔就會將預充的氣體泄露出去，膨脹罐如果泄露氣體，90%就是從這裡泄露的。這種漏氣的膨脹罐用一段時間如果不及時補充氣體就不能起到定壓卸荷作用。此外，由於膨脹罐罐壁厚度一般在1mm左右，接口直接與罐焊接在一起，這種聯接方式可承受的扭力相當小。而安裝罐時只能抱著殼體旋轉，如果用力太大或過猛，就會將接口旋斷。這種情況在空調生產過程中最為常見。

氣囊式膨脹罐

氣囊式膨脹罐就很好地克服了這些缺點。

氣囊式膨脹罐內部有一個整體的氣囊，在工作時水只進入氣囊內，不與殼體接觸。接口處用法蘭盤連線。這種結構就避免了焊接過程引起的生鏽問題。另外，這種結構的膨脹罐的氣囊可更換。同樣，由於是法蘭連線，故它的接口就可以承受很大的扭力，在安裝過程中就不怕會扭斷接口。

膨脹罐的套用

膨脹罐套用於熱力系統（鍋爐、空調、熱泵、熱水器等）中，主要是用來吸收工作介質因溫度變化增加的那部分體積；膨脹罐套用在供水系統上主要用來吸收系統因閥門、水泵等開和關所引起的水錘衝擊，以及夜間少量補水，使供水系統主泵休眠從而減少用電，延長水泵使用壽命。
