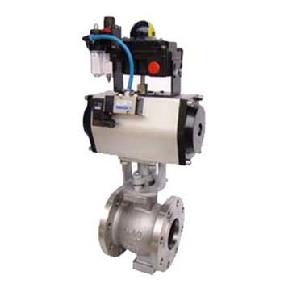

氣動調節球閥

氣動調節球閥

氣動調節球閥是一種直角迴轉式調節閥,它與閥門定位器配套使用,可實現比例調節,與二位五通電磁閥及控制箱配套使用,可實現開關控制.V型球閥閥蕊設計成帶有特殊形狀的V型缺口,具有精確的截流物性和控制功能,適用於各種控制場合。氣動調節球閥是一種直角迴轉式調節閥,它與閥門定位器配套使用,可實現比例調節,與二位五通電磁閥及控制箱配套使用,可實現開關控制.V型球閥閥蕊設計成帶有特殊形狀的V型缺口,具有精確的截流物性和控制功能,適用於各種控制場合,具有額定流量係數大,可調比例大,密封性能優越,結構緊湊,體積小,可豎臥安裝等優點.適用氣體,液體,固體顆粒狀介質的控制.由於閥芯和閥座之間是無間隙迴轉,所以具有很大的剪下力及自潔性能,尤其適用於含有纖維性或有微小固體顆粒的懸濁液及固體顆粒的控制.因此本產品被廣泛用於石油、化工、電力、造紙、冶金等行業。

概述

氣動調節球閥氣動調節球閥

氣動調節球閥是一種直角迴轉式調節閥,它與閥門定位器配套使用,可實現比例調節,與二位五通電磁閥及控制箱配套使用,可實現開關控制.V型球閥閥蕊設計成帶有特殊形狀的V型缺口,具有精確的截流物性和控制功能,適用於各種控制場合,具有額定流量係數大,可調比例大,密封性能優越,結構緊湊,體積小,可豎臥安裝等優點.適用氣體,液體,固體顆粒狀介質的控制.由於閥芯和閥座之間是無間隙迴轉,所以具有很大的剪下力及自潔性能,尤其適用於含有纖維性或有微小固體顆粒的懸濁液及固體顆粒的控制.因此本產品被廣泛用於石油、化工、電力、造紙、冶金等行業。

特點

氣動調節球閥由V型閥體與ZSQ型氣動執行機構及其他附屬檔案組成.是一種直角迴轉結構的高級控制閥. V型球閥長期不需要修理,使用壽命長,為您提供了真正的高效率進行控制工藝狀況的一種閥門.

具有出色的調節特性: V形球閥具有近似等百分比流量特性及高達300:1的可調比.因此V型球閥可以在廣副的變化範圍內提供精確的控制.

最大流動容積: 由於它的流線行外行及滿直角迴轉控制原因,使容積的最大值特別高,流通能力特別大,流通阻力小,因此可以使用較小的更加經濟使用的閥門尺寸.

V型球閥採用雙軸承結構,機械穩定性高,啟動扭距小,保證了閥門具有良好的靈敏度和感應速度.

最大可靠(安全)性:閥體為一個整體結構,堅固耐用,操作不受管道壓力一影響,並可避免閥體滲漏.

金屬閥座的優越密封性: V型閥採用可動金屬閥座,具有自助補償功能,並具有優越密封性能及超長的使用壽命

超強的剪下能力:V型球閥採用金屬硬密封結構,V型閥芯及金屬閥座在迴轉過程中,V型缺口與閥座產生一個強大的剪下力能切斷纖維等雜質,並具有自潔功能,避免閥門卡死的現象發生.

氣動V型球閥結構緊湊,小巧輕盈,安裝方便,維護簡便.

氣動執行機構採用活塞式汽缸及曲臂轉換結構,輸出力矩大,體積精小.執行機構採用全密封防水設計防護等級高.汽缸採用進口鏡面汽缸,無油潤滑,摩擦係數小,耐腐蝕,具有超強的耐用性及可靠性.所有傳動軸承均採用邊界自潤滑軸承無油潤滑,確保傳動軸不磨損.

主要零件材料

主要材質:閥體 (1)WCB (2)304 (3)316 (4)316L

閥芯 (1)304 (2)316 (3)316L

閥座形式:不鏽鋼可動硬密封、PTFE軟密封。

技術參數

公稱通徑D(㎜) 25 32 40 50 65 80 100 125 150 200 300
額定流量係數kv 22 36 58 82 145 200 355 554 798 1418 3900
公稱壓力PN(MPa) 1.6、4.0、6.4

流量特性 近似等百分比

閥板轉角(度) 0°±4至90° ±4°(可調)

操作壓力(MPa) 雙作用0.2~1.0、單作用0.3—1.0

適用工作溫度(℃) 軟密封∶-40~180、硬密封∶-60~450

允許壓差(MPa) 為公稱壓力值 4.0 2.0
允許泄漏量等級 軟密封Ⅵ級、硬密封Ⅳ級

動作時間(S) 0.5~7

執行機構輸出力矩(Nm) 5.9~5169

主要技術參數

閥體:

形 式:V型缺口鑄造球體

公稱通徑:25~600mm

公稱壓力:PN1.6、4.0、6.4MPa

連線形式:對夾式(管道法蘭):JB79-59

法蘭式:JB79-59

材 料:ZG25I、ZG1Cr18Ni9Ti、

ZG0Cr18Ni12MoTi

溫度範圍:常溫:-40℃~+180℃ 中溫:+40℃~250℃

填料:V型聚四氟乙烯,柔性石墨。

閥內組件:

閥芯型式:V型閥芯

流量特性:等百分比特性

材 料:ICr18Ni9Ti, oCr18Ni12Mo2Ti

閥座材料:四氟乙烯,特製PPL,金屬閥座。

可 調 比:300:1
