簡介
在採用熱計量的供熱系統中,有效利用自由熱,按照室內採暖的實際需求,對供熱系統的供熱量進行有效的調節,將有利於供熱節能。氣候補償器就是完成此功能的。他可以根據室外氣候的溫度變化,用戶設定的不同時間的室內溫度要求,按照設定的曲線自動控制供水溫度,實現供熱系統供水溫度的氣候補償;另外它還可以通過室內溫度感測器,根據室溫調節供水溫度,實現室溫補償的同時,還具有限定最低回水溫度的功能。氣候補償器一般用於供熱系統的熱力站中,或者採用鍋爐直接供暖的供暖系統中,是局部調節的有力手段。工作原理

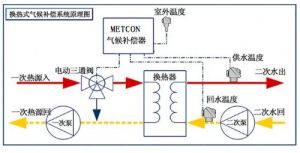

當室外氣候發生變化時,布置在建築室外的溫度感測器將室外溫度信息傳遞給氣候補償器,氣候補償器根據其中固有的不同情況下的調節關係曲線,輸出調節信號到三通閥,改變供回水混合比例,使其輸出符合調節曲線水溫。氣候補償節能控制系統依據室外環境溫度變化,以及實際檢測供/回水溫度與用戶設定溫度的偏差,通過PI/PID方式輸出DC0-10V信號控制閥門的開度。即通過調節一次側冷/熱媒流量達到控制出水/送風溫度的目的,自動調整一次側供水流量,間接控制二次側供水溫度,通過量調節控制,達到質調節的目的,最大化的節約能源,克服室外環境溫度變化造成的室內溫度波動,達到節能、舒適之目的。氣候補償節能控制系統具有高自動化、高效率、高套用性的特點。根據系統不同,經西安美德康公司研究節能率在5~10%之間。
使用範圍
氣候補償器及其控制系統可以自動控制和調節鍋爐送往散熱器系統的供水溫度,以補償室外溫度變化的影響,保證建築物室內溫度的穩定,並且通過時間控制器可以控制不同時間段的室溫設定,這樣可以大量的節能。控制系統的回水溫度控制器對保證散熱器恆溫閥正常工作和用戶獨立控制房間溫度及節能也起到非常重要的作用。氣候補償器的功能特性如下:1.根據室外溫度變化控制三通調節閥來調節供水溫度,避免建築物中因過熱而開啟窗戶的現象。
2.通過設定時間控制器,設定不同時間段的不同室溫要求,可以減少房間夜間或無人時的供暖量。
3.能夠使散熱器恆溫閥更有效地利用從太陽輻射、電器和人體等熱源獲得的額外熱量,以節省房間和系統的供暖量
4.對於未安裝散熱器恆溫閥的建築,安裝一個額外房間探頭,可以利用太陽輻射等額外熱量,維持室溫穩定,節省供暖量。

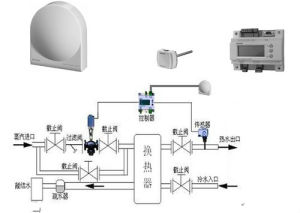

系統組成
一般本系統由四種主要產品組成1)氣候補償節能控制器
氣候補償節能控制器由溫度控制器和時間設定器組成。
作用:依據供/回水溫度,以及室外溫度進行氣候補償溫度控制和時段設定。
2)浸入式溫度感測器
作用:檢測供/回水溫度(依據實際管徑大小,可選捆綁式和浸入式兩種);
3)室外溫度補償感測器
作用:檢測室外溫度。
4)執行元件
可以是電動調節閥也可以是分散式二級泵的變頻器。其主要作用:用於液體、氣體系統管道介質流量的模擬量調節,是AI控制。(如一次系統介質為水時,且水泵為變頻運行或者介質為蒸汽時,閥門一般採用二通閥體;如一次系統介質為水時,且水泵為工頻運行時,建議選用三通閥體,避免破壞水泵的運行工況,達到節電的目的。),具體使用情況要根據管網的工藝結構而定。
系統特點
1)針對不同的現場工況,選擇相應的曲線號,實現各種智慧型化節能運行模式,無人值守,性價比高;2)通過微積分計算,提前預測溫度變化趨勢,控溫準確;採用連續調節PI/PID控制方式,控制精度最高可達到0.5℃。

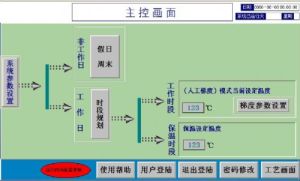

3)可由控制器讀取當前實際供/回水溫度、室外環境溫度、控制器使用曲線號、設定供/回水溫度、溫控閥實際開度。
4)日期和時間顯示,每日程式和每周程式設定,8個可程式時間段設定,手動開關控制,大螢幕液晶顯示,快速夏令時設定,數字輸入的定時器;
5)自動工作模式:啟動分時段工作方式,按時段的溫度設定自動改變;
6)手動工作模式:分時段設定的數據無效,連續執行現行的設定溫度;
7)記憶功能,斷電後已設定的數據不會丟失,備存72h;
8)低溫保護,防凍功能;
9)控制供熱溫度,提高了舒適性,又避免不必要的能量消耗,節能效果顯著。
套用領域
1)採暖系統換熱器或換熱機組;2)生活熱水系統;
3)空調水/風系統;
4)生活工藝用熱溫度控制。
