原料成分原料成分
凡是以碳酸鈣為主要成分的天然岩石，如石灰岩、白堊、白雲質石灰岩等，都可用來生產石灰。
將主要成分為碳酸鈣的天然岩石，在適當溫度下煅燒，排除分解出的二氧化碳後，所得的以氧化鈣(CaO)為主要成分的產品即為石灰，又稱生石灰。

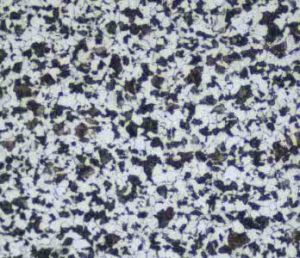

在實際生產中，為加快分解，煅燒溫度常提高到1000～1100℃。由於石灰石原料的尺寸大或煅燒時窯中溫度分布不勻等原因，石灰中常含有欠火石灰和過火石灰。欠火石灰中的碳酸鈣未完全分解，使用時缺乏粘結力。過火石灰結構密實，表面常包覆一層熔融物，熟化很慢。由於生產原料中常含有碳酸鎂(MgCO3)，因此生石灰中還含有次要成分氧化鎂(MgO)，根據氧化鎂含量的多少，生石灰分為鈣質石灰(MgO≤5%)和鎂質石灰(MgO>5%)。
生石灰呈白色或灰色塊狀，為便於使用，塊狀生石灰常需加工成生石灰粉、消石灰粉或石灰膏。生石灰粉是由塊狀生石灰磨細而得到的細粉，其主要成分是CaO；消石灰粉是塊狀生石灰用適量水熟化而得到的粉末，又稱熟石灰，其主要成分是Ca(OH)2；石灰膏是塊狀生石灰用較多的水(約為生石灰體積的3—4倍)熟化而得到的膏狀物．也稱石灰漿。其主要成分也是Ca(OH)2。
生產工藝
原始的石灰生產工藝是將石灰石與燃料（木材）分層鋪放，引火煅燒一周即得。現代則採用機械化、半機械化立窯以及迴轉窯、沸騰爐等設備進行生產。煅燒時間也相應地縮短，用迴轉窯生產石灰僅需2～4小時，比用立窯生產可提高生產效率5倍以上。近年來，又出現了橫流式、雙斜坡式及燒油環行立窯和帶預熱器的短迴轉窯等節能效果顯著的工藝和設備，燃料也擴大為煤、焦炭、重油或液化氣等。
熟化與硬化
生石灰(CaO)與水反應生成氫氧化鈣的過程，稱為石灰的熟化或消化。反應生成的產物氫氧化鈣稱為熟石灰或消石灰。
石灰熟化時放出大量的熱，體積增大1—2．0倍。煅燒良好、氧化鈣含量高的石灰熟化較快，放熱量和體積增大也較多。工地上熟化石灰常用兩種方法：消石灰漿法和消石灰粉法。
根據加水量的不同，石灰可熟化成消石灰粉或石灰膏。石灰熟化的理論需水量為石灰重量的32%。在生石灰中，均勻加入60%～80%的水，可得到顆粒細小、分散均勻的消石灰粉。若用過量的水熟化，將得到具有一定稠度的石灰膏。石灰中一般都含有過火石灰，過火石灰熟化慢，若在石灰漿體硬化後再發生熟化，會因熟化產生的膨脹而引起隆起和開裂。為了消除過火石灰的這種危害，石灰在熟化後，還應“陳伏”2周左右。
石灰漿體的硬化包括乾燥結晶和碳化兩個同時進行的過程。石灰漿體因水分蒸發或被吸收而乾燥，在漿體內的孔隙網中，產生毛細管壓力。使石灰顆粒更加緊密而獲得強度。這種強度類似於粘土失水而獲得的強度，其值不大，遇水會喪失。同時，由於乾燥失水。引起漿體中氫氧化鈣溶液過飽和，結晶出氫氧化鈣晶體，產生強度；但析出的晶體數量少，強度增長也不大。在大氣環境中，氫氧化鈣在潮濕狀態下會與空氣中的二氧化碳反應生成碳酸鈣，並釋放出水分，即發生碳化。
碳化所生成的碳酸鈣晶體相互交叉連生或與氫氧化鈣共生，形成緊密交織的結晶網，使硬化石灰漿體的強度進一步提高。但是，由於空氣中的二氧化碳含量很低，表面形成的碳酸鈣層結構較緻密，會阻礙二氧化碳的進一步滲入，因此，碳化過程是十分緩慢的。
生石灰熟化後形成的石灰漿中，石灰粒子形成氫氧化鈣膠體結構，顆粒極細(粒徑約為1μm)，比表面積很大(達10～30 m2/g)，其表面吸附一層較厚的水膜，可吸附大量的水，因而有較強保持水分的能力，即保水性好。將它摻入水泥砂漿中，配成混合砂漿，可顯著提高砂漿的和易性。
石灰依靠乾燥結晶以及碳化作用而硬化，由於空氣中的二氧化碳含量低，且碳化後形成的碳酸鈣硬殼阻止二氧化碳向內部滲透，也妨礙水分向外蒸發，因而硬化緩慢，硬化後的強度也不高，1：3的石灰砂漿28 d的抗壓強度只有0.2～0.5 MPa。在處於潮濕環境時，石灰中的水分不蒸發，二氧化碳也無法滲入，硬化將停止；加上氫氧化鈣微溶於水，已硬化的石灰遇水還會溶解潰散。因此，石灰不宜在長期潮濕和受水浸泡的環境中使用。
石灰在硬化過程中，要蒸發掉大量的水分，引起體積顯著收縮，易出現乾縮裂縫。所以，石灰不宜單獨使用，一般要摻人砂、紙筋、麻刀等材料，以減少收縮，增加抗拉強度，並能節約石灰。
石灰具有較強的鹼性，在常溫下，能與玻璃態的活性氧化矽或活性氧化鋁反應，生成有水硬性的產物，產生膠結。因此，石灰還是建築材料工業中重要的原材料。
