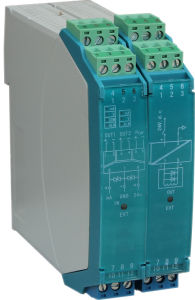

檢測端隔離式安全柵，是將從安全區向危險區提供隔離直流電源供給二線制變送器，同時又將兩線制變送器輸送來的4～20mA DC信號轉換成與之隔離的1～5VDC/4～20mA直流信號輸出。
檢測端隔離式安全柵防爆標記：[Exib]ⅡCT6
本安防爆參數：Uo≤35V，Io≤35mA，C o≤0.045uF，L o≤2mH，
P o≤0.3W Um=250VAC/DC
危險區輸入：⑦+⑧- 4～20mADC
配電電壓: 18.5~28.5VDC
電源電壓：24VDC±10%
安全區輸出：④+⑤- 4～20ADC或①+②- 1～5V.DC，
輸出負載: 750Ω（內部250Ω）
精確度：±0.2%
消耗功率：1.5W
環境溫度：+5℃～40℃
相對濕度：35%～85%RH
儲存溫度：-40℃～85℃
重量：約150g
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質。
適用現場設備：二線制壓力變送器、二線制溫度變送器等。三、檢測端隔離式安全柵分類1、A31電壓輸入檢測端隔離柵2、A31電流輸入檢測端隔離柵3、A32二三線制熱電阻輸入檢測端隔離柵4、A32熱電偶輸入檢測端隔離柵5、A33變送器輸入檢測端隔離柵6、A34頻率輸入檢測端隔離柵7、A35開關量輸入檢測端隔離柵8、A37485輸入檢測端隔離柵等
四、 功能示意圖
