橡膠壩
向錨固於底板上的壩袋內充水(氣)形成的壩。一般壩高僅幾米，壩袋是由若干層高強力合成纖維織物及橡膠等構成。用充、泄氣而升降。橡膠壩，又稱橡膠水閘，是用高強度合成纖維織物做受力骨架，內外塗敷橡膠作保護層，加工成膠布，再將其錨固於底板上成封閉狀的壩袋，通過充排管路用水（氣）將其充脹形成的袋式擋水壩。壩頂可以溢流，並可根據需要調節壩高，控制上游水位，以發揮灌溉、發電、航運、防洪、擋潮、觀光等效益。橡膠壩的分類
橡膠壩按設定形式可分為：全封閉橡膠壩和半封閉橡膠壩。1、全封閉橡膠壩，是將整個河道封閉，提高水位，用灌溉、發電、防洪、觀光等；主要用於河水較清澈的河流，清淤排沙時，將大壩降下清淤。
2、半封閉橡膠壩，是將河道一分為二，大部分用於蓄水，小部分用於排洪；平時河水一少部分進入蓄水區，大部分流入排洪區，或一段時間蓄水一段時間排洪；以降低泥沙對蓄水區的影響。
橡膠壩的清淤方法
橡膠壩清淤法主要是指半封閉式橡膠壩清淤方法：技術領域
本辦法涉及河流堤壩，特別涉及城市內泥沙較重河道修建沿河橡膠壩風景帶，用以解決蓄水壩和一、二級攔水壩內泥沙沉積問題及排洪問題的橡膠壩自動清淤排沙系統。
本辦法是一種橡膠壩自動清淤排沙系統，能夠有效的克服其存在的弊端和缺陷。
內容
為了解決橡膠壩風景帶存在的上述問題，本發明提供了一種橡膠壩自動清淤排沙系統，以克服或降低河水所含泥沙對橡膠壩風景帶的不利影響，節省人力、物力，減少維護成本。
本發明的目的通過下述技術方案來實現，橡膠壩自動清淤沙系統包括橡膠壩風景帶的河堤、攔水壩、蓄水壩、人工觀光湖、排洪區、蓄水區，還包括清淤分沙壩、排淤排沙管、虹吸式清淤排沙管、一級清淤排沙管、二級清淤排沙管、一級進水口、二級彎道進水口、清淤排沙閘門和自動降裝置。所述清淤分沙壩是將隔離壩降低、縮小後逆水流方向先以直線形延伸，再以S形向一級攔水壩一側靠攏，終端與一級攔水壩一側河堤相連線，此端為壩頭，與隔離壩相連一端為壩尾；清淤分沙壩壩體上在靠近一級攔水壩處設有一級進水口；蓄水壩底部鋪設有排淤排沙管；虹吸式清淤排沙管一端伸入一級攔水壩前方的湖內，另一端落在排洪區內；一級清淤排沙管設在一級攔水壩下方，其上有閥門；二級清淤排沙管設在二級攔水壩前方水域，穿過隔離壩下部，將二級攔水壩水域與排洪區連通；排淤排沙閘門設在二級攔水壩上游隔離壩上，直接將二級攔水壩人工湖與排洪區連通；自動降壩裝置設在河岸邊，用以有較大洪水時，降下橡膠壩以排洪。

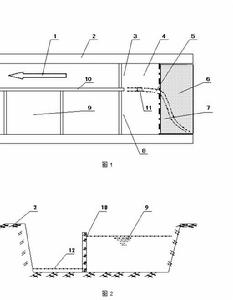

圖1中：1—水流方向2—河堤3—蓄水壩4—蓄水分沙區5—壩體6—河床7—一級攔水壩最高蓄水位所能達到的河床位置8—一級攔水壩9--人工觀光湖10—隔離壩11—進水口
圖2中：2—河堤
9—人工觀光湖10—隔離壩12—排洪渠
如圖1圖2所示，橡膠壩風景帶包括河堤2、蓄水壩3、一級攔水壩8、人工觀光湖9、隔離壩10、排洪渠12、水流方向1標示河水的流向。清淤分沙壩由壩體5和進水口11構成，壩體5是將隔離壩10降低縮小逆水流方向先以直線形向上游延伸至一級攔水壩最高蓄水位所能達到的河床位置7，之後以S形向上游攔水壩一側靠攏，末端與攔水壩一側河堤相連線，此端即為壩頭，與隔離壩10相連一端為壩尾，壩頭高出河床6為100—200CM，壩尾高出蓄水壩3正常蓄水位50—100CM。壩體5在一級攔水壩8上游設有進水口11，進水口11的上沿與蓄水壩3上沿平齊，進水口11與一級攔水壩8的距離為一級攔水壩8與一級攔水壩最高蓄水位所能達到的河床位置7之間距離的1/3處，進水口11的長寬比為5：1。壩體5的直線部分為鋼筋水泥結構，寬度與隔離壩相同；彎曲部分為為梯形水泥沙石結構。
本實用新型同時申請了發明專利，目前距申請PCT(國際專利)還有最後幾個月，由於本人資金有限，願與人合作進入PCT，並占有國外份額。如有意合作者，由對方全額擔負國外專利申請費用，專利申請成功後，國外部分專利收入按3：7分成，即專利發明人按30%收取專利費，別外部分由合作方支配。
本辦法的有益效果如下：1、清淤分沙壩壩體將上游來水聚積在蓄水壩前方蓄水分沙區，河水中所帶泥沙在此沉澱，待水位上升到一級進水口處時，已澄清的河水流入人工觀光湖，實現了清淤分沙的目的，保證進入人工觀光湖的水質清瑩；2、通過排淤排沙管、一級清淤排沙管、二級清淤排沙管、虹吸式清淤排沙管、清淤排沙閘門的共同工作，可將蓄水分沙區和人工觀光湖內沉積的泥沙入排洪區，長期保持人工觀光湖無大量泥沙沉積，節省了大量的人力、物力，降低了維護成本；3、由於設有自動降壩裝置，當有較大洪水到來時，可自動降下橡膠壩，使洪水順利通過，保證無大量泥沙進入人工觀光湖，當特大洪水到來時，洪水可從正面、側面越過清淤分沙壩進行緊急分洪，保證了整個橡膠壩風景帶的安全。
