因此,我們需要一個精細化監控管理系統“機櫃為環境監控解決方案”。通過實時收集設備運行環境數據,圖形化再現機櫃環境和用戶設施,幫助數據中心實現精細化的遠程監管。
融智機櫃微環境監控系統,採用了可視建模技術,實現了仿真數據中心實際的機櫃擺放、機櫃內設備擺放和相關屬性。根據機櫃的真實環境配置溫濕度感測器、煙霧探測器、門磁等,專用於監控機櫃內各項環境及各項電力參數,實現了用戶對機櫃內微環境的遠程管理,保障了網路和信息的安全。
融智機櫃微環境監控的優勢:
★數位化機櫃內環境參數和機櫃內設備用電數據,對機房內用戶設備的運行環境實現精細化監控。
★實時監測機櫃內供電電壓、電流、有功功率、無功功率、電能和頻率,以及環境溫度、濕度等,避免大環境合格局部環境超標現象危害到重要設備的安全。
★靈活的策略管理,用戶可對監測內容進行多種設定,系統根據用戶策略自動處理事件。一旦超過預設的閥值,實現實時告警。
★多種報警方式,該系統可通過簡訊、郵件或聲光等形式實時報警,提醒用戶及時排查,以免發生故障。
★採用全網路化的設計,實現遠程管理,為管理員提供最便捷的訪問方式。
方案設計

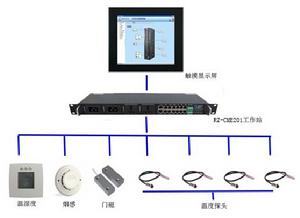

1、本地監控方案本方案採用局域監控模式(可以在斷網的情況下對機櫃進行實時監控)。通過配備觸摸顯示屏、融智機櫃微環境監控工作站、各類感測器。顯示屏可直接連線到工作站實時顯示機櫃內環境參數。管理人員通過觸摸顯示屏進行監控、數據參數配置、歷史記錄機報警數據查詢等。

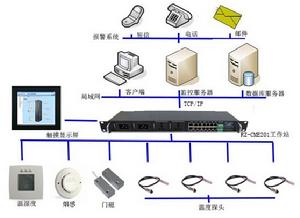

2.網路監控方案
本方案採用網路監控模式。配備融智機櫃微環境監控工作站根據機櫃的真實環境配置溫濕度感測器、煙霧探測器、門磁等,專用於監控機櫃內各項環境及各項電力參數,實現了用戶對機櫃內微環境的遠程管理,保障了網路和信息的安全。
功能實現
融智機櫃微環境監控系統一共有以下幾種監控子系統:電力監測子系統、溫濕度監測子系統、消防監測子系統、門磁監控子系統。1.電力監測
監測對象:對機櫃內供配電進行實時監測。
監測實現:將為機櫃供電的線路與融智機櫃微環境監控工作站智慧型採集單元相連。這樣主機就可以實時的監控供電的電流,電壓等。
監測內容:實時監測機櫃內電流、電壓。
2.溫濕度監測
監測對象:對機櫃內重要區域的溫度、濕度進行實時監測。
監測實現:將溫濕度感測器RS485信號,通過網線引出接到融智機櫃微環境監控工作站的串口上,設備可以設定地址碼,每個感測器上面有液晶屏顯示。在多個感測器之間用4芯線串接,再與融智機櫃微環境監控工作站智慧型採集單元的串口連線,系統通過感測器不同的地址碼來區別每個位置的感測器。
監測內容:實時顯示溫濕度感測器所在位置的溫度、濕度變化情況。
3.消防監測
監測對象:對機櫃內的煙霧進行監測。
監測實現:在機柜上布置煙霧感測器,通過4芯電源線連線到融智機櫃微環境監控工作站智慧型採集單元,當機房出現火警時,系統會立即報警,通知機房管理人員。
監測內容:監控各區域煙霧報警狀態。
4.門磁系統
監測對像:對機櫃門實施開關進出管理。
監測實現:通過加裝門磁感測器,將其連線到融智機櫃微環境監控工作站智慧型採集單元的接口上,實現監測當前門的狀態。
監測內容:實時監視門的開關狀態
系統軟體介紹
運行環境在監控中心監控伺服器上安裝融智機櫃微環境監控系統,實時集中地監測各分布機櫃內環境、動力及設備的狀態,根據需要遠程遙控一些設備,如門磁、電力等。對各種告警信息進行分級、分類處理,通過現場的告警和遠程無線(如手機簡訊)告警,通知相關人員及時處理告警事件。
融智機櫃微環境監控系統柔和進了運營維護信息管理系統,將日常運維管理,如:各監測點的實時監控信息、運維人員的日常詢查和身份識別等,和告警事件的處理管理,如:告警信息處理、人員通知、處理情況的反饋等,進行系統的管理,提高運維工作的效率和水平。
融智機櫃微環境監控系統的功能特點如下:
良好的人機界面
1、顯示形式多樣化:監控軟體能實現電子地圖上機櫃各類感測器位置和實時監測數據的顯示;
2、C/S架構,可通過標準Web瀏覽器瀏覽相關數據;
3、可通過樹形列表來查看每個站點下機房的詳細信息;
4、具有電子地圖,方便清晰地顯示各監控點。

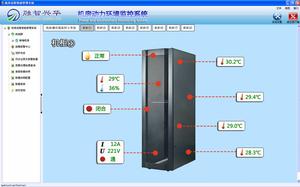

5、軟體界面可定製,根據用戶真實現場定製實際機房3D圖。
用戶管理
系統支持按照級別、片區、責任類別對用戶的角色、許可權進行管理分配,對不同級類用戶定義不同許可權。所有前端設備間視頻圖像和動力環境監控軟體,對所有網路中的用戶實現授權管理,用戶根據不同許可權對圖像、數據進行監視、查詢、錄像、回放等操作;實現整個系統中所有伺服器軟體的資料庫同步功能,實現數據統一管理。支持對用戶的增、刪、改、查。
報表管理
支持用戶利用報表設計器,自動生成運行管理人員根據運行實際需要自行定義的各類數據報表和統計報表。自動生成日誌報表、歷史運行數據報表和歷史數據統計報表。
系統日誌、數據查詢
系統自動保存監測事件記錄、報警記錄與系統操作事件記錄。環境變數、設備運行狀態變數,市、配電狀態變數等各類受控監測事件、監測數據記錄,以及網路遙控操作、現場手動操作、系統自動操作、簡訊指令操作等各類系統操作事件記錄與實時視頻監控錄像檔案共同構成完整的系統安全記錄體系。管理人員可隨時查詢,及時全面了解與系統安全相關的歷史過程和當前狀況。
策略自定義
環境變數及設備狀態變數數據傳輸到監控主伺服器後,由監控平台軟體按用戶設定的閾值與策略,自動判定中心機房和各級設備間的環境變數、動力電源以及設備運行狀態變數的受控狀況,可按用戶設定策略針對不同狀況進行智慧型化環境變數自動調節控制、監測和策略化智慧型報警。
