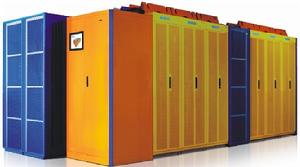

睿智之選 傑出構建
睿傑高密度機房系統是由世紀互聯工程技術服務有限公司 (以下簡稱：BANYANO）結合自身對數據中心設計和施工的經驗，對大型數據中心多年的運維管理經驗，
推出了專門針對“刀片伺服器”等高密度設備的一體化解決方
案：“睿傑系統”。
睿傑高密度機房系統系統優勢
1、綠色，節能，節省成本
PUE（電源使用效率）從傳統的機房2.4降低到1.5。以
100KW的負載為例，一年可以節省電費62萬元。
2、支持高密度套用
單機櫃供電容量高達10KVA，並可輕易擴展為30KVA。
單機櫃供冷容量高達10KW，並可輕易擴展為30KW。
3、標準化設計，可靠性提高
所有子系統精心挑選，標準化，工廠測試，保證整體系統的高可靠性。
4、方便管理
國內首創感測器標準接口和自動識別功能，使監控系統的安裝、配置、擴展極為簡便
國內首創ＰＵＥ自動測量、記錄系統，方便能耗管理
5、工程和服務
系統安裝及服務由具有豐富的型數據中心建設經驗的世紀互聯工程團隊完成，保證機房整體安排、監控、服務的最高級別。
6、靈活部署
可根據實際情況靈活部署，方便安裝。
系統構成

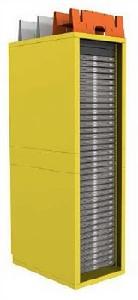

1、機櫃系統● 超重載設計，單台機櫃可達到1500公斤，完全支撐高密度套用。
睿傑機櫃● 本地化監控界面，可監控機櫃內部“微環境，”包括溫度，濕度，空氣潔淨度，煙
感，漏水等相關信息，並可以通過機櫃監控模組（RMM）實現本地化監控。
● 機櫃前端開放式設計，後部網孔門設計，通孔率達到70%。
● 支持密集布線，無工具安裝布線系統，支持上走線。
● 單台機櫃設計配電容量10KVA，最大可以到30KVA。單台機櫃設計配冷容量10KVA，
最大可以到30KVA。

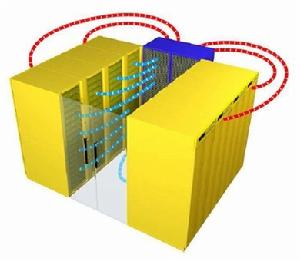

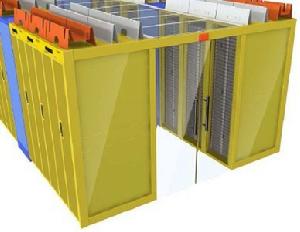

2、氣流遏制系統
● 模組化設計，快速安裝。
● 鋼化玻璃對開前門。
● 門禁，聲光報警燈。
● 標準化設計，快速連線 。
3、配電系統
● 雙匯流排配電設計。
● 機櫃內部實現負載三相平衡。
● 傻瓜式連線。
● PDM本身的信息採集，本地顯示。
● PDM集成化，同等容量下，體積更小。
● 按鍵式操作，可本地控制顯示所有採集參數。
● 溫濕度解耦設計。
冷卻循環● 能效比高，達到3.3。
● 獨特的送風方式，接近熱源，就近配風，按需配風。
● 空氣循環次數明顯增加，溫度採集精準，隨時按照實際溫度。
調節冷量配給，效率增加。
● 高顯熱比，達到0.99左右。

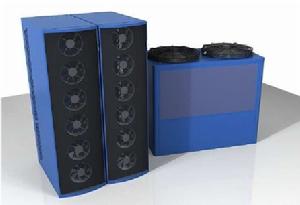

睿傑水平送風空調● 占用機房空間小。
● 節能30%以上。
● 空調維護簡單方便，所有易損
件都在室外維護。
5、監控系統
● 層級監控，觸控螢幕監控界面，實現每一層級本地化監控。
層級監控● 模組化設計，傻瓜式安裝，線上熱插拔，無須配置。
● 相較傳統的機房動力環境監控，增加運維管理，資產管理，
能效管理，報表管理，容量管理，運行管理等子管理系統，在
同一界面顯示，監控，使管理更加全面，高效。
● 國內首創ＰＵＥ自動測量、記錄系統，方便能耗管理。
